立式锥底颗粒气固分离装置结构

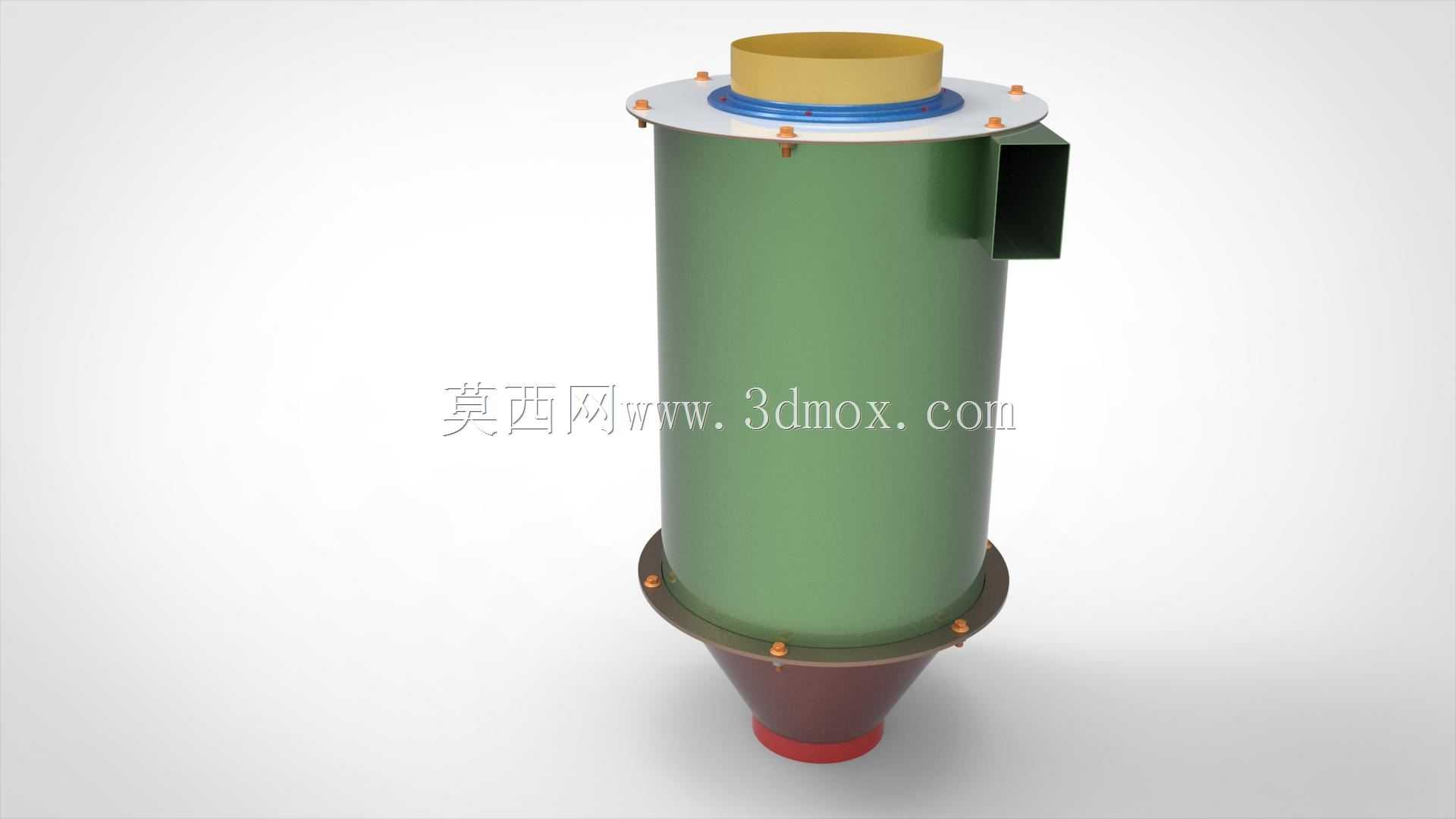

　　该立式锥底颗粒分离装置主要应用于气力输送系统末端的气固两相分离环节，常见于粮食加工、建材粉体输送、木工车间除尘、化工颗粒物料回收等工况场景，可在含尘气流或带料气流通过时，依靠结构设计实现固体颗粒与气流的有效分离，避免颗粒物料随气流排入后续除尘段造成物料浪费，同时降低后续过滤单元的负荷。从结构设计逻辑来看，装置整体采用直筒加下锥段的组合构型，顶部设置同轴进/出风口结构，顶部法兰端预留标准安装孔位，可直接与上方输送管道通过法兰对接，安装时需保证筒体中轴线与水平面垂直，锥底出料口需对应下方接料设备或闭风器的安装位置，避免出料偏移造成物料撒漏。筒体侧面设置的矩形侧口为排气出口，分离后的洁净气流可通过该侧口接入后续排风或过滤管路，

　　侧口的法兰尺寸与常规通风管道法兰匹配，无需额外制作变径接头即可完成对接。直筒段的长径比经过匹配设计，可保证进入筒体的气流形成稳定的旋流场，颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下方锥段，避免气流短路直接将颗粒带出排气口。下锥段的锥角经过优化，既保证滑落的颗粒可以顺畅汇集到底部出料口，不会在锥壁产生积料搭桥，又控制了设备整体的安装高度，适配常规厂房的层高限制。顶部的密封结构采用多螺栓压紧的法兰密封形式，法兰面之间预留密封垫安装槽，可根据输送物料的特性选择橡胶垫、石棉垫或四氟垫进行密封，避免含尘气流从顶部法兰处泄漏。筒体与锥段的连接同样采用法兰螺栓紧固，连接法兰处设置加强筋，避免设备长期运行过程中因气流振动、

　　物料冲击造成焊缝开裂或法兰变形。设备安装时需注意，顶部管道的载荷不能直接作用在分离器筒体上，需在上方管道处设置独立支吊架，分离器本体可通过筒体中部的安装支座固定在钢架平台上，支座位置经过重心核算，可保证设备满料运行时的稳定性，不会出现偏载晃动。在实际使用场景中，该类分离器可作为初级分离设备使用，分离粒径大于10微米的固体颗粒，对于粮食加工行业的小麦、稻谷颗粒输送，可实现95%以上的物料回收，大幅减少后续布袋除尘器的处理风量与滤袋磨损；在木工车间的木屑气力收集系统中，可将大体积的木屑、刨花分离出来直接收集，避免大尺寸碎屑进入滤袋造成滤袋刺破。设计过程中需重点关注内壁的光滑度，筒体内壁需做打磨处理，避免焊缝凸起、

　　毛刺等结构阻碍颗粒沿壁滑落，造成筒壁挂料积尘；锥段内壁可根据物料特性选择加装光滑衬板，对于磨琢性较强的矿粉、砂石颗粒，可加装耐磨衬板延长设备使用寿命。设备的进出口风速需要控制在合理区间，风速过高会造成分离效率下降，颗粒被气流夹带排出，风速过低则会导致颗粒在筒体内沉降速度过快，堵塞底部出料口。侧方排气口的位置设置在直筒段上部，距离顶部法兰有足够的距离，避免进入筒体的气流直接短路从排气口流出，保证气流在筒体内有足够的停留时间完成颗粒分离。底部出料口的直径根据处理物料的最大粒径设计，可保证大尺寸颗粒顺畅排出，不会在出料口处卡料，出料口可配套闭风器、旋转阀等卸料设备，实现连续运行状态下的密封出料，避免外部空气从底部出料口倒灌进入筒体，破坏内部旋流场造成分离效率下降。
