模块化室内空气净化处理设备结构设计

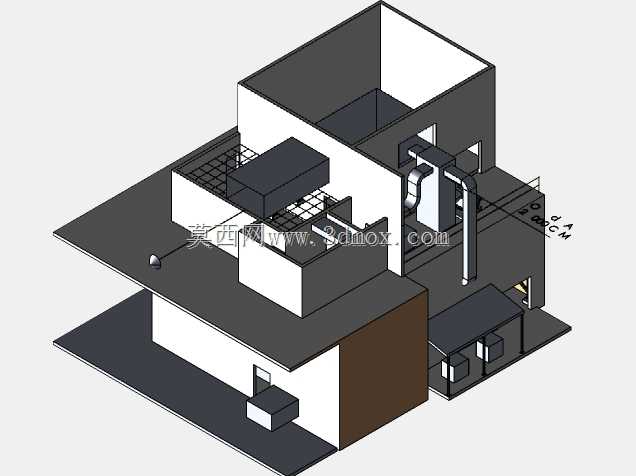

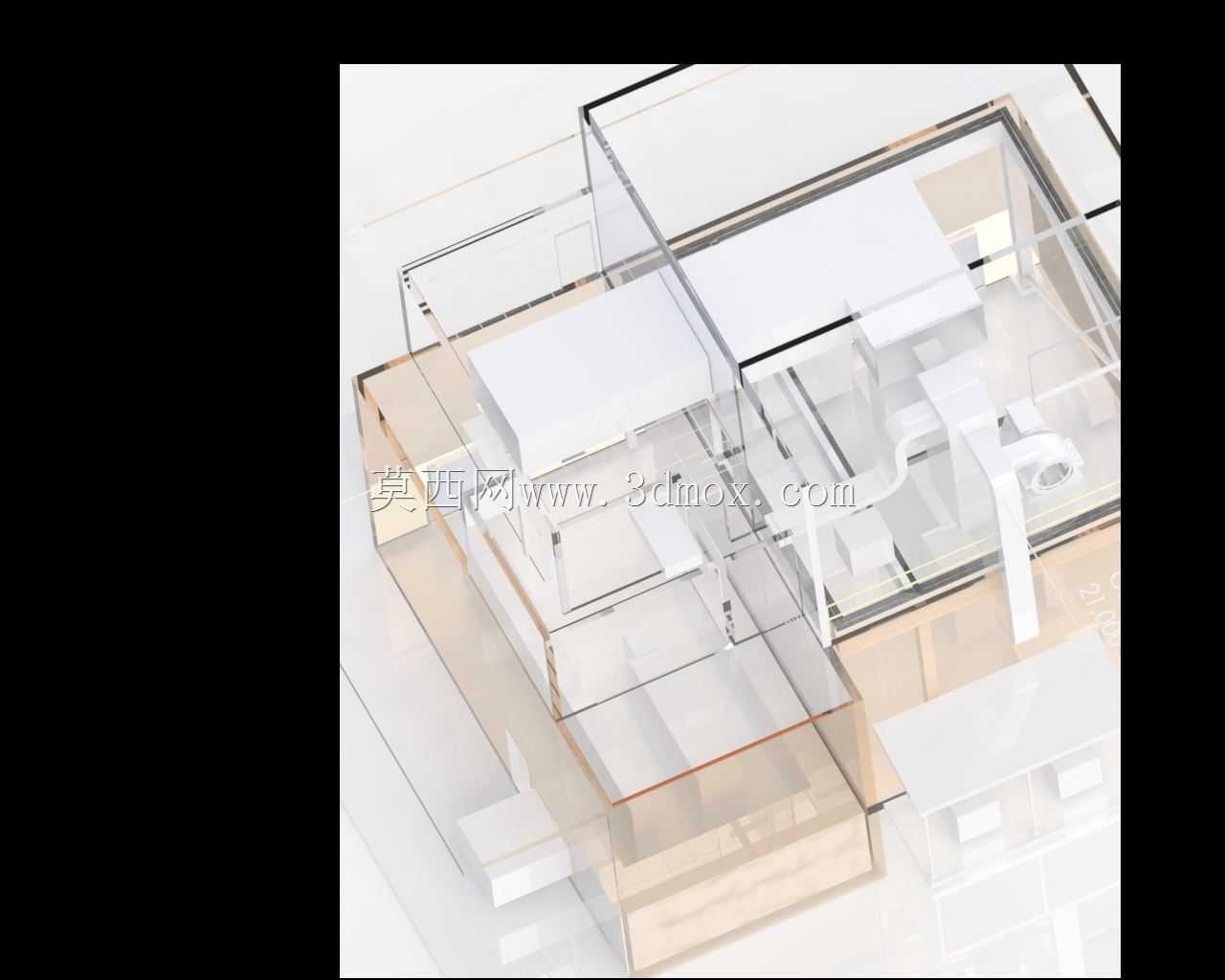

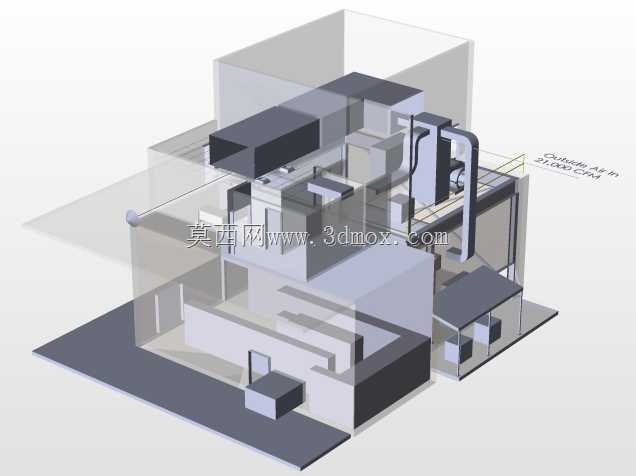

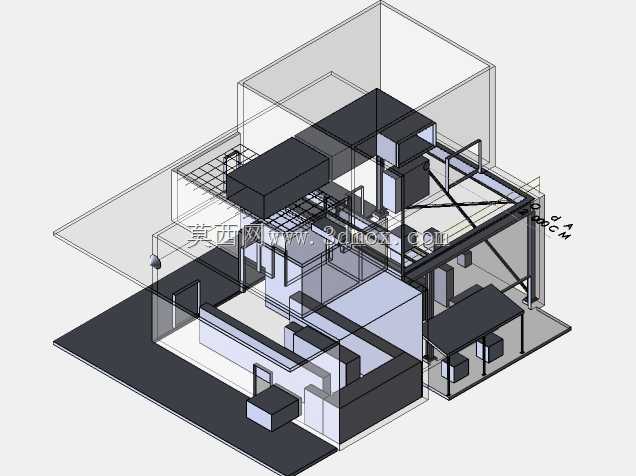

　　这套空气净化设备的结构设计，核心围绕商用办公、小型公共空间的室内空气循环净化需求展开，在做整体布局时首先考虑了不同安装场景的边界适配，设备整体采用方正的模块化壳体结构，外壳预留的安装挂孔与底部支撑脚可同时适配壁挂落地两种安装方式，落地安装时底部预留100mm的进风间隙，壁挂安装时背部与墙面的安全距离控制在50mm，避免进风侧气流受阻影响净化效率。设备的内部风道采用下进上出的直流式布局，进风段设置在壳体下部四周，可避免单侧进风带来的气流死角，初效过滤段直接卡接在进风腔内侧，无需拆卸整机外壳即可完成滤材更换，更换操作的预留操作空间控制在150mm，适配常规运维人员的手部操作范围。中效与高效过滤模块采用分层抽拉式结构，

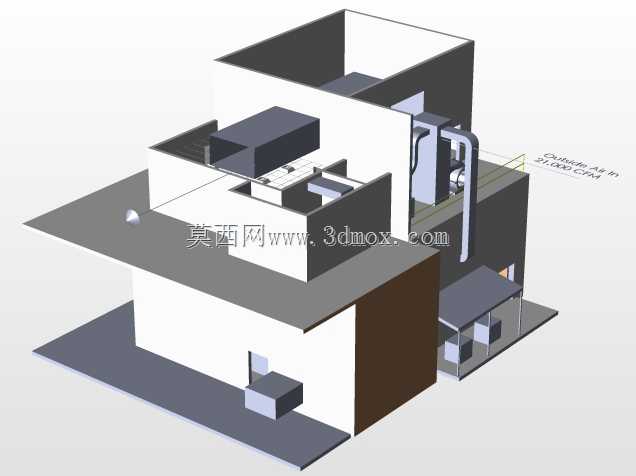

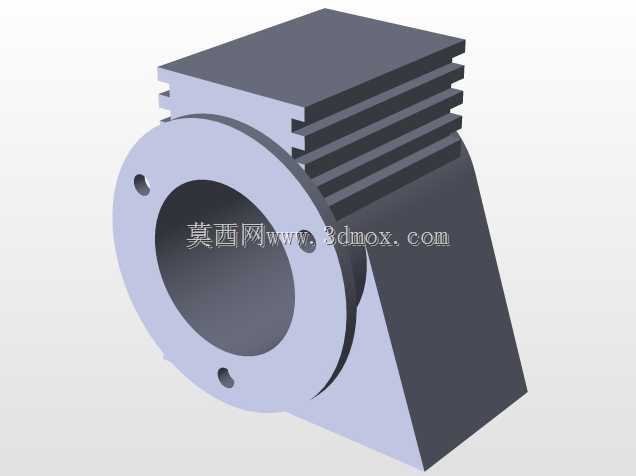

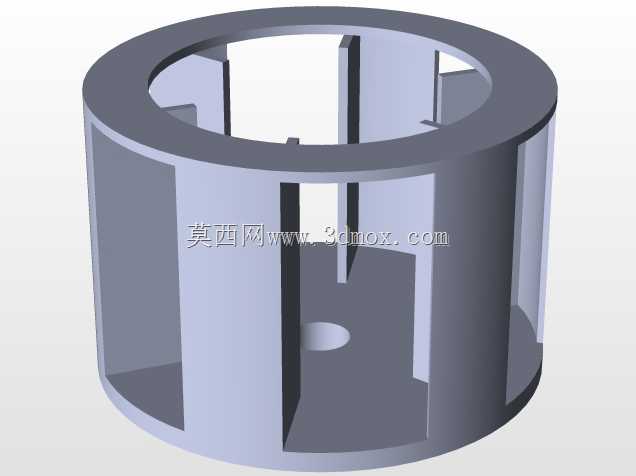

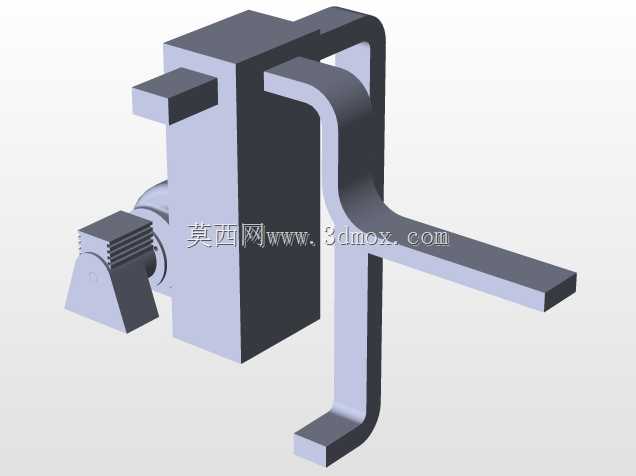

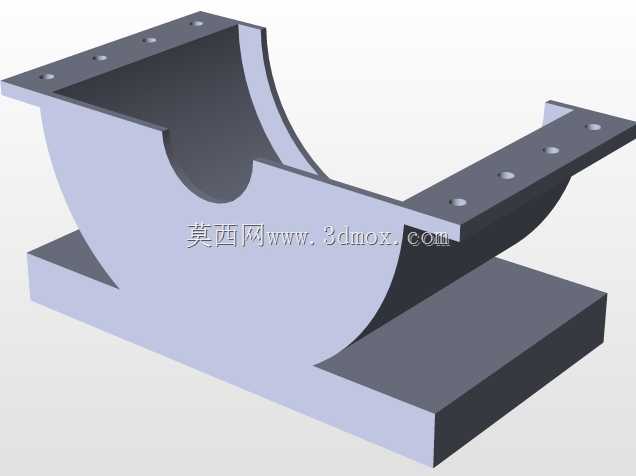

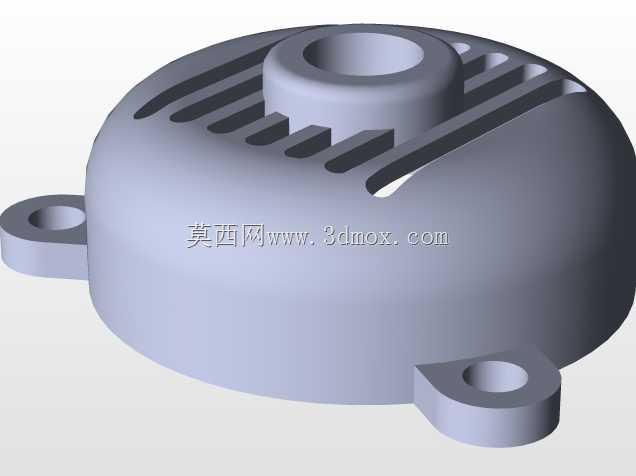

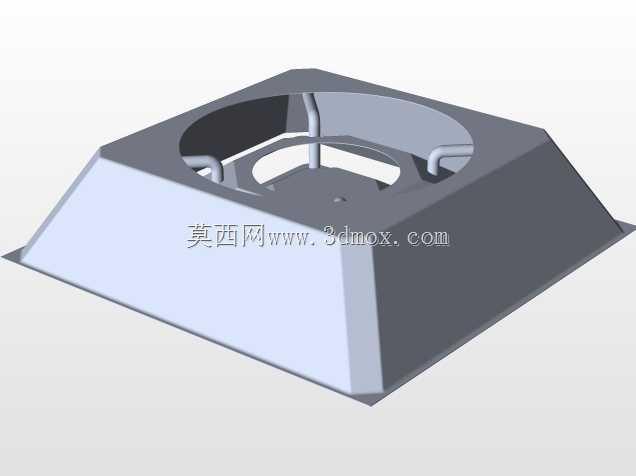

　　每层滤材的安装导轨设置了定位卡扣，安装到位后可自动触发密封胶条压紧，避免未经过滤的空气从滤材侧边缝隙短路流出，滤材抽拉方向与设备正面平行，运维时无需挪动设备周边的办公家具即可完成操作。风机模块设置在设备上部的出风腔内侧，风机与壳体之间设置了橡胶减震垫，可降低设备运行时的结构传声，出风栅格采用可调角度的百叶结构，可根据现场空间的气流组织需求调整出风方向，避免直吹人体带来的不适感。在做结构拆分时，将整个设备拆分为壳体框架、进风组件、过滤模块、风机组件、出风组件五个独立模块，每个模块之间采用快拆螺丝与定位销连接，生产组装时可并行完成不同模块的预装，总装工序的耗时可压缩30%左右，后期运维时也可单独拆卸故障模块进行更换，无需整体拆解设备。

　　壳体的边角全部做了R10的圆角处理，避免安装运维过程中划伤操作人员，壳体表面采用喷塑处理，可适配常规办公空间的装修风格，设备的电气控制腔单独设置在壳体侧部的独立密封舱内，与风道完全隔离，避免长期运行时积尘影响电气元件的使用寿命，控制舱的检修门设置了安全锁扣，非运维人员无法随意打开，避免触电风险。在做风道的流道设计时，对过滤段前后的风道截面做了渐扩渐缩处理，降低气流通过滤材时的局部阻力，在相同风机功率下可提升15%左右的循环风量，同时降低气流在风道内产生的涡流噪音。设备的整体外形尺寸控制在适配常规室内吊顶下方的安装空间，整机高度不超过1200mm，宽度控制在800mm以内，厚度不超过400mm，可直接放置在办公室角落、走廊侧边等位置，

　　不会占用过多的通行空间。在做结构强度校核时，壳体框架采用1.2mm厚的冷轧钢板折弯成型，框架连接处采用点焊加螺栓紧固的方式，整机满载滤材后的承重冗余量达到200%，长期运行不会出现壳体变形导致的密封失效问题。进风侧的初效滤网采用可清洗的尼龙材质，框架采用ABS注塑成型，反复清洗拆装不会出现变形，中效与高效滤网的密封胶条采用三元乙丙材质，长期在气流冲刷下不会出现老化脱落问题，密封性能可保持长期稳定。设备的电源线出口设置在壳体背部的下方位置，预留了走线槽，安装时可将电源线隐藏在设备与墙面的间隙内，避免明线影响空间整洁度，设备底部的支撑脚采用可调高度结构，可适配地面不平整的安装场景，调整范围在0-20mm，可保证设备放置平稳，运行时不会出现晃动产生的额外噪音。
