乘用车前脸进气格栅结构设计

　　汽车前脸进气格栅作为整车外饰系统与前端模块的核心组成部件，承担着多重工程功能，绝非单纯的装饰性外观件。从整车热管理维度来看，格栅的通流截面设计直接决定了行驶工况下冷却模块的进风效率，中高速行驶时，迎面气流通过格栅导流结构进入机舱，为散热器、冷凝器、中冷器等热交换部件提供充足的冷却风源，避免动力总成、空调系统出现过热故障；低速或怠速工况下，格栅的叶片排布也会影响机舱内的气流组织，减少热回流现象，保证散热系统稳定工作。除热管理功能外，格栅还是整车被动安全防护的第一道屏障，合理的格栅结构强度设计，能够在车辆行驶过程中阻挡飞石、路面杂物撞击机舱内部部件，降低高速行驶时异物打坏散热器、空调管路的风险，同时在低速碰撞场景下，带缓冲结构的格栅安装支架能够吸收部分碰撞能量，减少前端模块的维修成本。

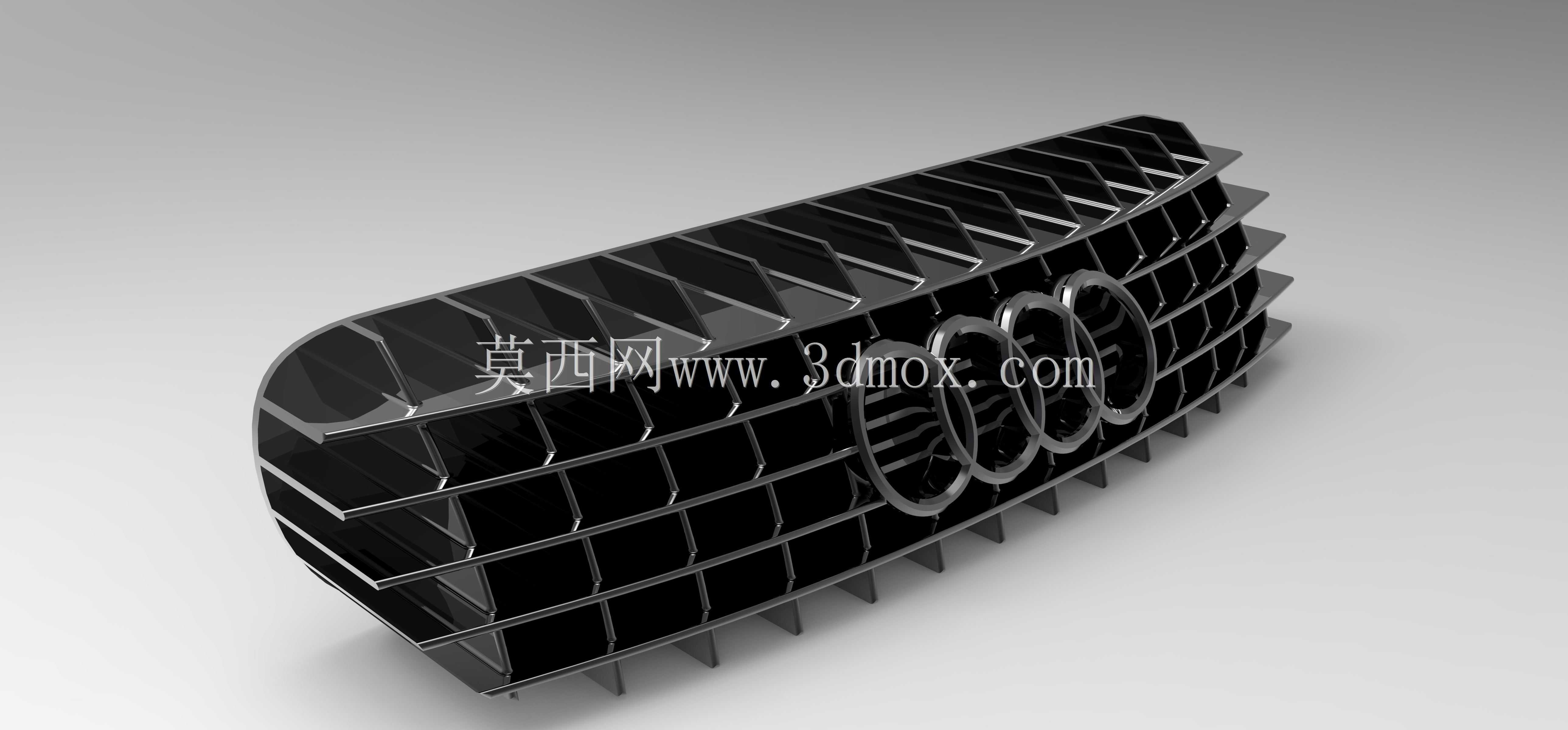

　　在设计思路层面，该格栅采用横向多层叶片加中心品牌标识区的布局形式，首先要匹配整车前脸的型面曲率，格栅整体弧度与前保险杠、引擎盖的分缝线完全贴合，保证外观DTS间隙面差符合整车装配要求，相邻部件的间隙公差控制在±0.5mm以内，避免出现装配后缝隙不均、错位的问题。叶片的倾斜角度经过多轮CFD流场仿真优化，既要保证足够的通风面积，又要兼顾空气动力学性能，减少气流进入机舱时产生的紊流阻力，降低整车风阻系数，同时叶片的截面形状做了圆角过渡处理，避免锐角结构产生风噪，提升整车NVH表现。中心的四环标识安装位做了内嵌式结构设计，标识背面预留了卡扣安装座与定位孔，装配时无需额外打胶，通过卡扣即可实现快速固定，定位精度能够保证标识与格栅中心的同轴度误差不超过0.3mm，避免出现标识歪斜的外观缺陷。

　　从安装边界来看，格栅背部预留了6处均匀分布的安装卡扣位，分别对应前保险杠蒙皮上的安装孔位，上下边缘设置了翻边结构，装配时翻边嵌入保险杠蒙皮的卡槽内，实现Z向与Y向的定位，X向通过卡扣卡紧固定，整个装配过程无需额外紧固件，总装车间工位装配时间可控制在15秒以内，符合整车量产装配的节拍要求。格栅的整体外轮廓尺寸匹配A级乘用车前脸的横向宽度，横向跨度覆盖左右前大灯之间的区域，上下高度与保险杠上格栅开口完全匹配，安装后与周边大灯、引擎盖、保险杠的分缝线均匀流畅，不会出现突出或凹陷的装配问题。材料选型上，这类格栅通常采用改性ABS材质注塑成型，表面做高亮黑电镀或喷涂处理，既保证足够的结构韧性，在低温环境下不会发生脆裂，又能满足外观件的耐候性要求，经过长时间紫外线照射、高低温循环后不会出现褪色、开裂、变形的问题。

　　在实际装车应用中，格栅的结构设计还要兼顾行人保护要求，格栅上部与引擎盖前缘相邻的区域做了弱化结构设计，当车辆与行人发生碰撞时，格栅上部能够在冲击力作用下发生可控的溃缩变形，减少对行人腿部、头部的伤害，满足整车行人保护的法规要求。同时格栅的叶片间距经过反复验证，既不会因为间距过大导致杂物轻易进入机舱，也不会因为间距过小影响通风效率，日常使用场景下，落叶、飞虫等杂物会被格栅叶片阻挡，可通过高压水枪直接从外侧冲洗清理，维护便捷性较好。对于改装场景而言，该格栅的安装接口与同平台车型的原厂格栅完全通用，替换安装时无需改动保险杠结构，直接替换原厂件即可完成装配，能够满足车主个性化外观升级的需求。
