剪式铰接曲柄传动支撑结构

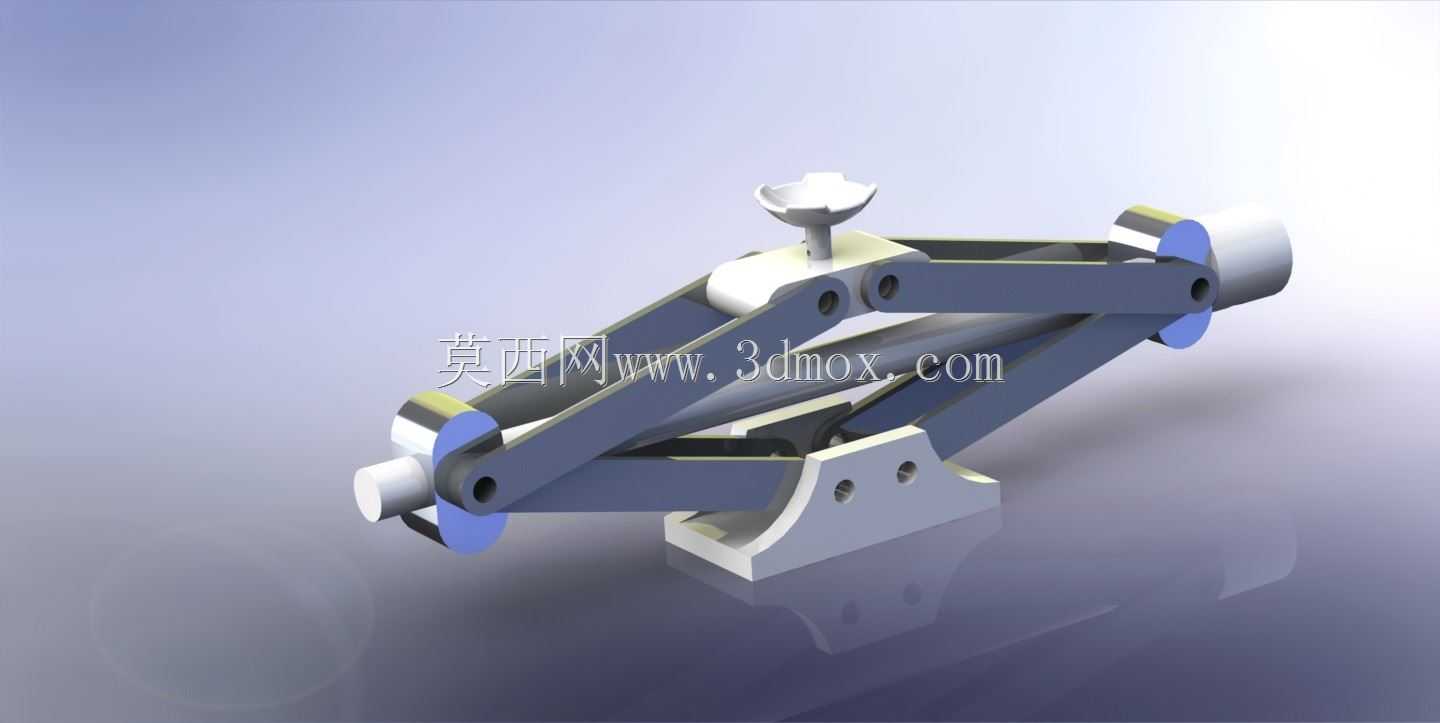

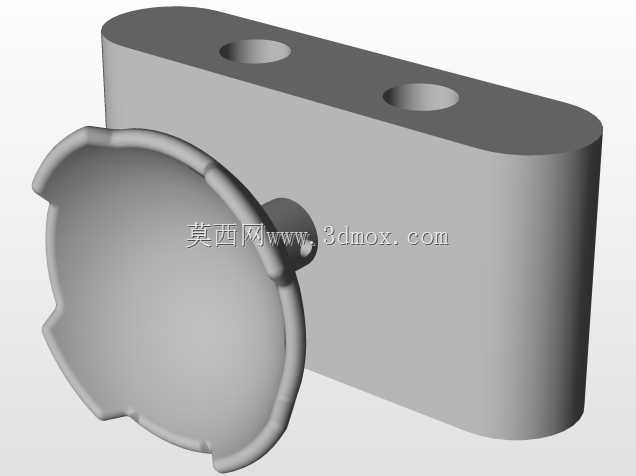

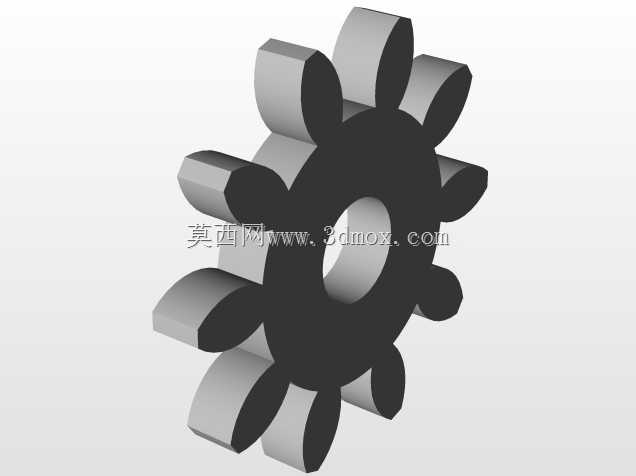

　　该结构核心为剪式铰接曲柄联动支撑组件，在各类需要小行程线性顶升、角度微调的工装夹具、小型检测设备定位台、轻型物料举升工位中应用广泛，区别于大吨位液压剪叉设备，这套结构更偏向轻载、高频微调的作业场景，比如实验室小型试样装夹台的高度调节、电子元器件组装工位的工件托举定位、小型工装的角度偏转支撑，都能见到这类结构的衍生设计。从功能特性来看，这套结构依靠多组交叉铰接的连杆传递动力，端部的曲柄作为动力输入构件，转动曲柄时，剪叉连杆组的铰接点同步产生位移，带动端部的支撑端做线性伸缩运动，顶部的旋钮式锁紧件可以在行程任意位置锁止，避免负载下出现结构回缩，底座的两个安装孔位用于将整套结构固定在设备基座或者工作台面上，保证作业时的结构稳定性。

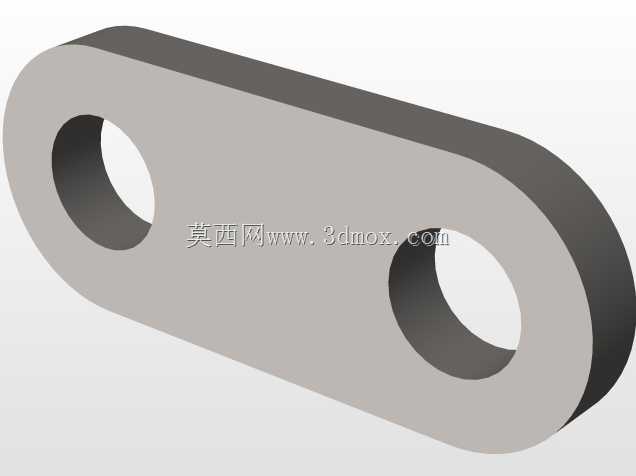

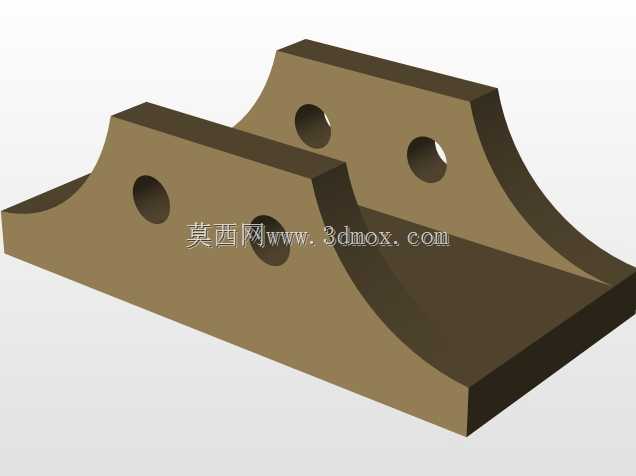

　　设计思路上，这套结构优先考虑了轻载场景下的操作便捷性，没有采用液压或者电动驱动方案，纯机械铰接的结构故障率极低，不需要额外配置动力源，手动转动曲柄即可完成调节，适合无动力源的工位或者需要频繁手动微调的作业场景；连杆之间的铰接孔采用等间距排布，保证伸缩过程中各连杆受力均匀，避免单侧连杆应力集中导致结构卡滞，端部的支撑轴做了台阶设计，既可以作为动力输出端连接外部负载，也能加装滚轮或者支撑垫块适配不同的接触工况。外形尺寸与安装边界方面，整套结构收缩状态下整体长度较短，伸展后行程可覆盖常规轻载调节的需求，底座的安装孔间距经过匹配设计，可直接固定在标准规格的铝型材工作台面上，不需要额外加工转接板；连杆的厚度经过受力校核，

　　在额定轻载范围内不会出现塑性变形，铰接处的销轴采用间隙配合，保证转动顺畅的同时不会出现过大的旷量，长时间使用后也能维持调节精度。实际应用中，这类结构常被改装在小型焊接工装的工件支撑端，根据不同焊件的高度快速调节支撑位置，也可以用在小型输送线的侧边挡料机构上，通过曲柄调节挡料块的高度适配不同规格的物料输送；结构的运动死点位置经过特意设计，当伸展到最大行程时，连杆组接近共线状态，此时即使不锁止顶部旋钮，结构也能承受一定的轴向负载不会回缩，提升了使用安全性。建模过程中需要重点关注各铰接点的配合间隙，过盈配合会导致曲柄转动阻力过大，间隙过大则会让支撑端出现晃动，影响调节精度；连杆的倒角处理也需要注意，避免运动过程中相邻连杆发生干涉，尤其是在收缩到最小行程时，各连杆的重叠区域要预留足够的安全间隙，防止结构卡死。
