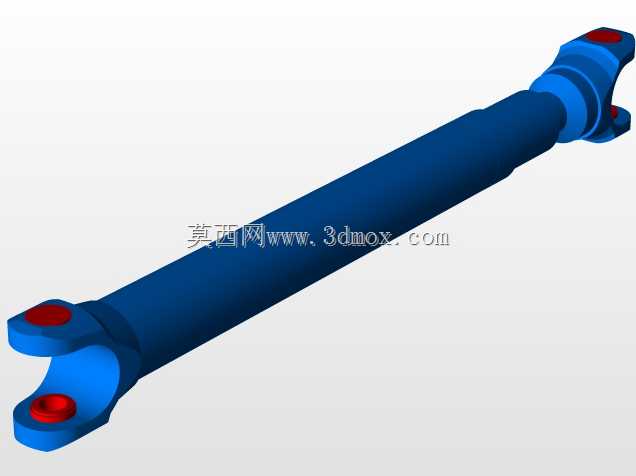

带法兰连接端的十字轴式驱动轴结构

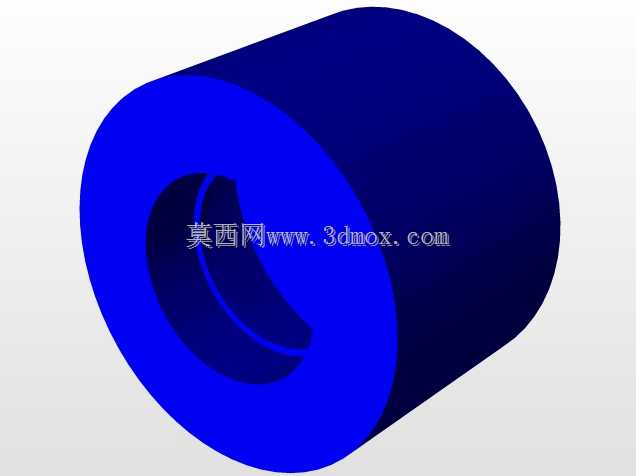

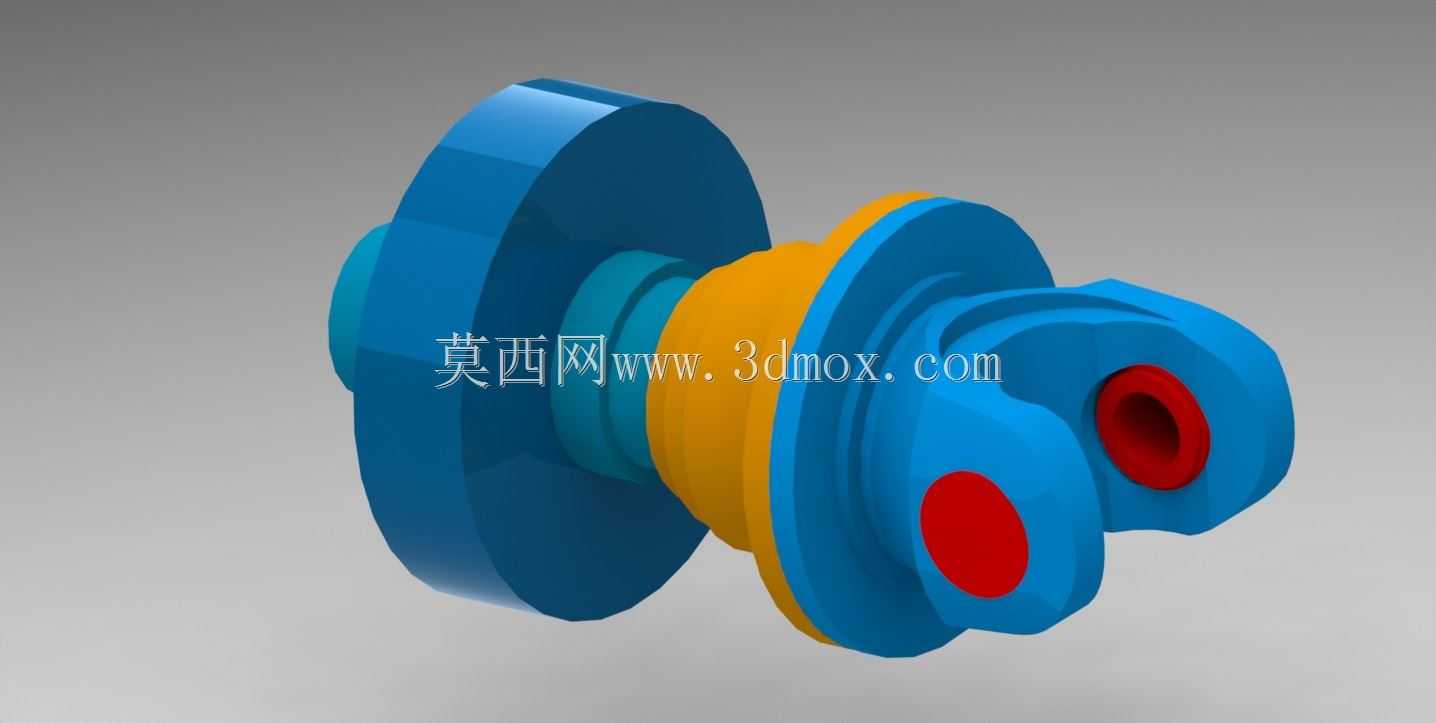

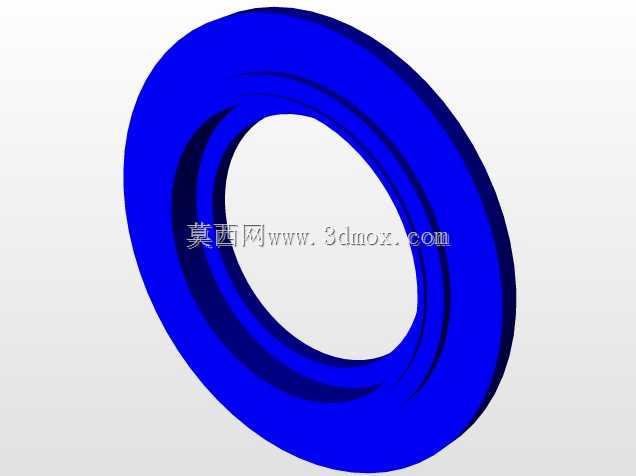

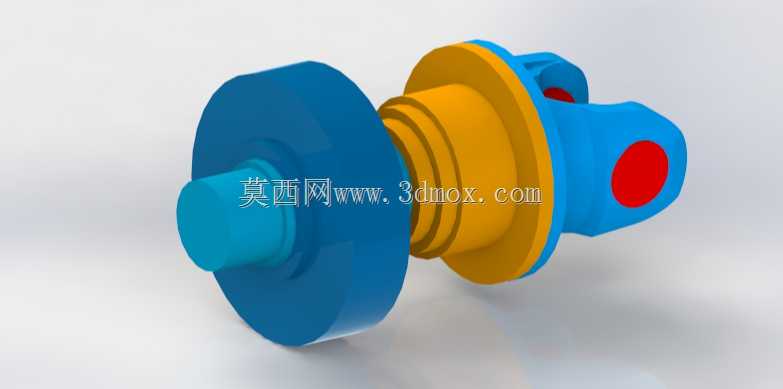

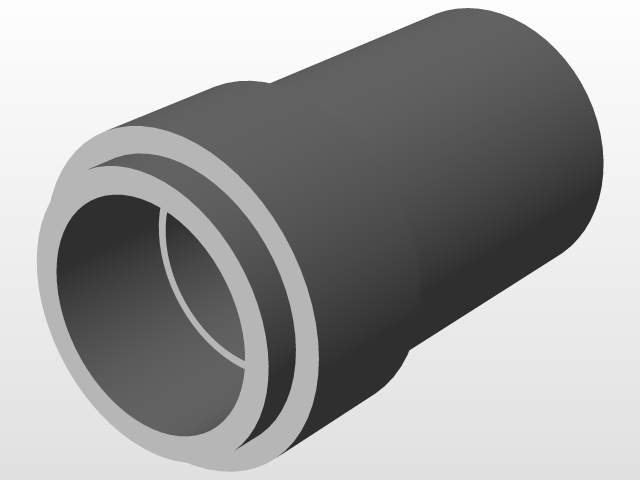

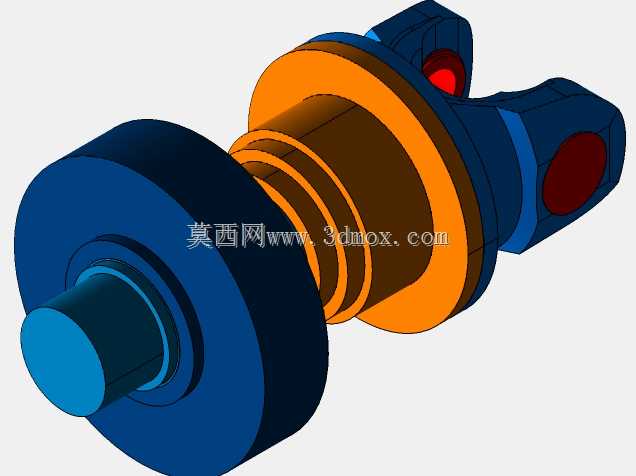

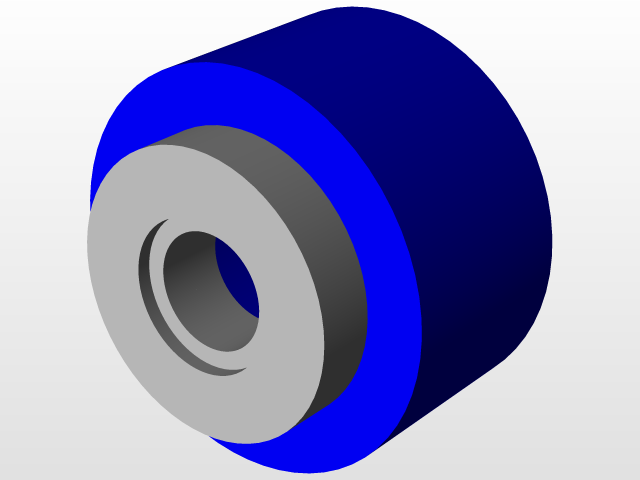

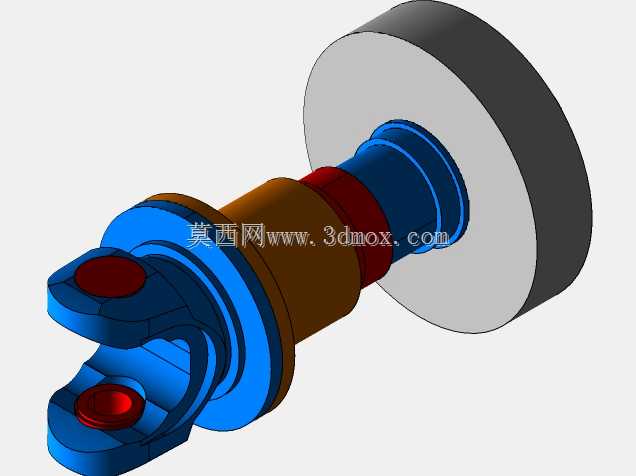

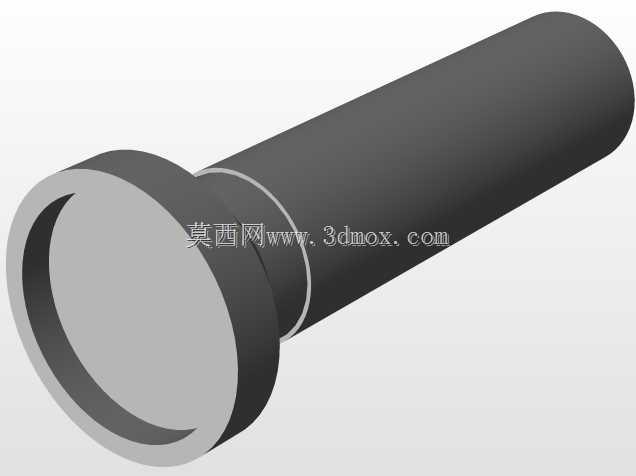

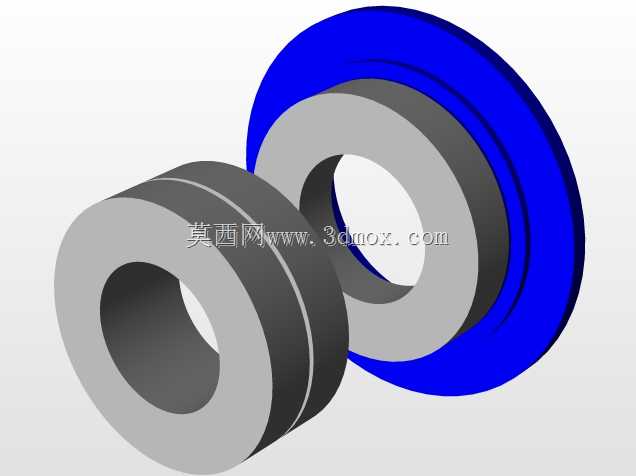

　　在各类需要传递旋转扭矩的动力传输场景中，这类带法兰连接结构的驱动轴是动力链路里的核心受力部件，常见于中小型工程机械的行走机构、农用设备的动力输出单元、工业输送线的动力接驳位置，承担着把动力源输出的扭矩平稳传递到执行端的作用，同时要适配安装过程中两端连接部件存在的少量同轴度偏差，避免刚性连接带来的轴系憋劲、轴承过早磨损问题。从结构设计来看，该轴件采用三段式复合结构，左侧为大直径圆盘式轴肩结构，这个轴肩并非单纯的限位结构，实际装配时会紧贴轴承内圈端面，一方面承担轴系的轴向定位作用，抵消传动过程中产生的轴向窜动载荷，另一方面大直径的圆盘结构可以提升轴端的抗扭截面系数，在轴径突变位置分散应力集中，避免长期交变扭矩作用下出现轴根断裂的问题。

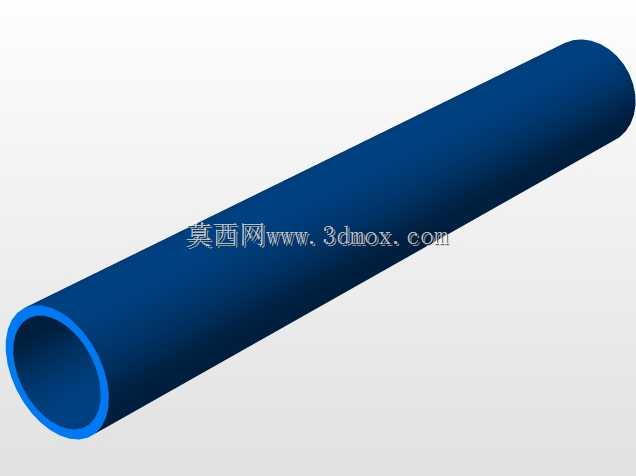

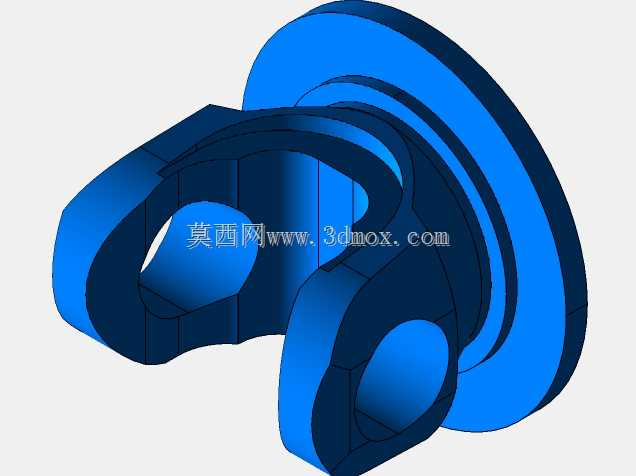

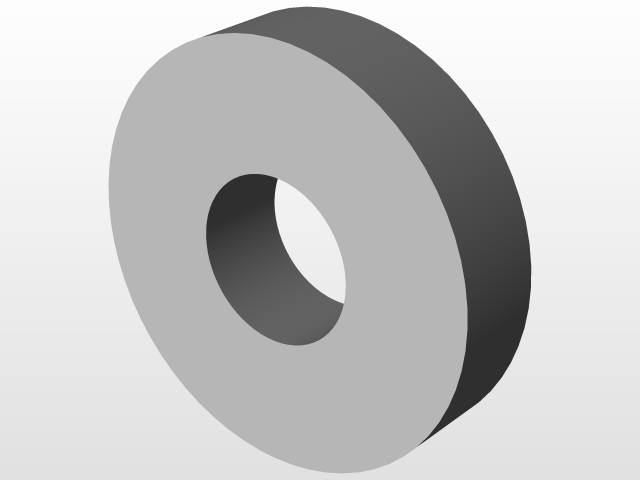

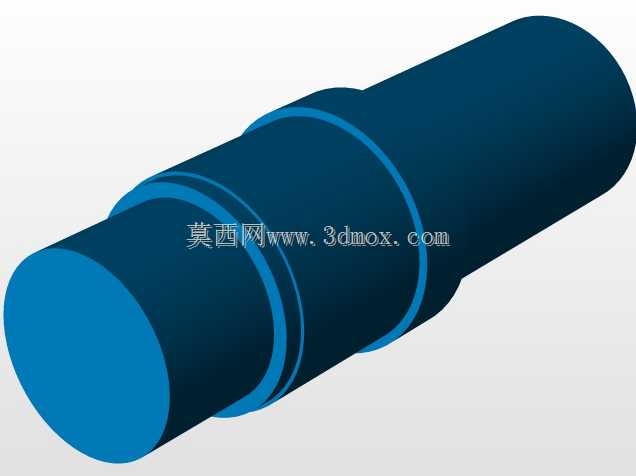

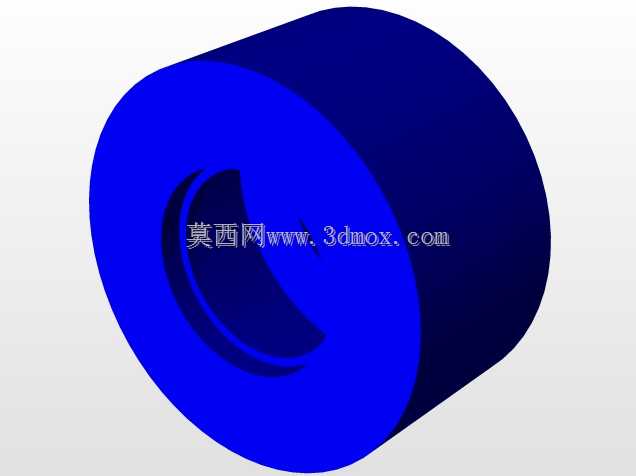

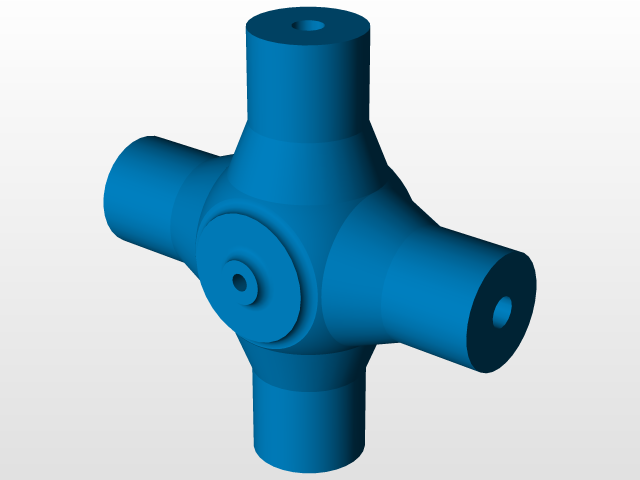

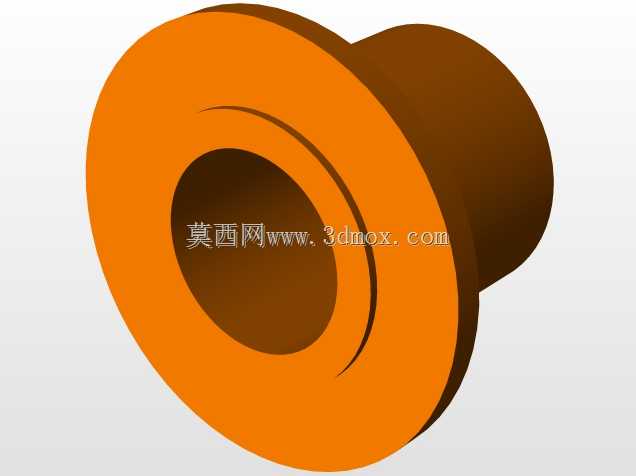

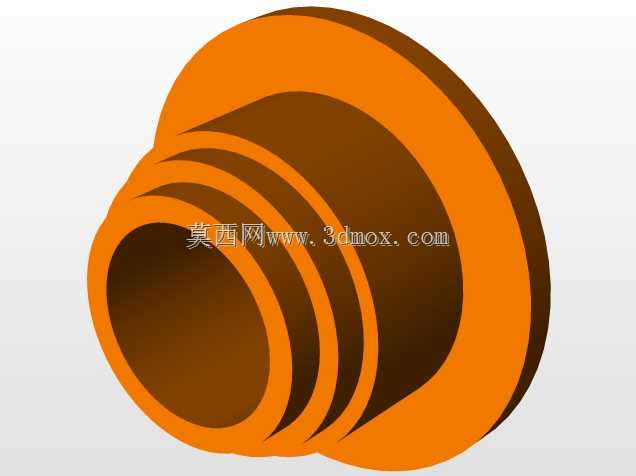

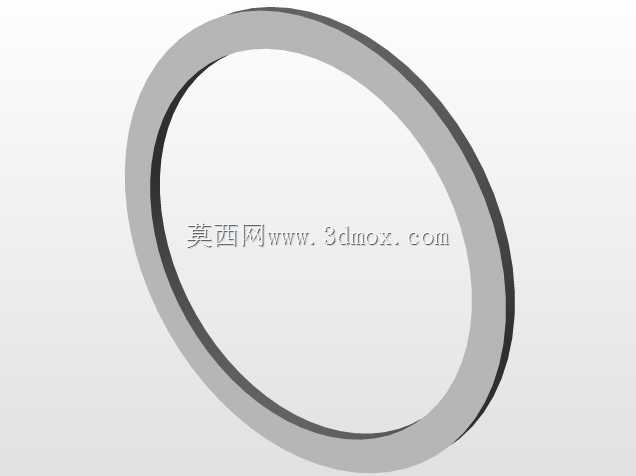

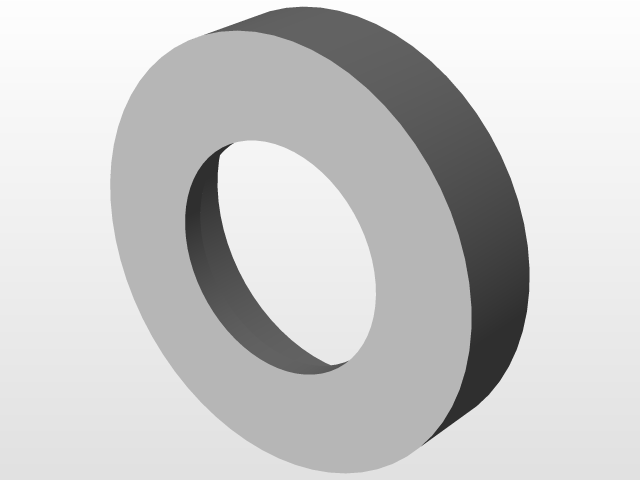

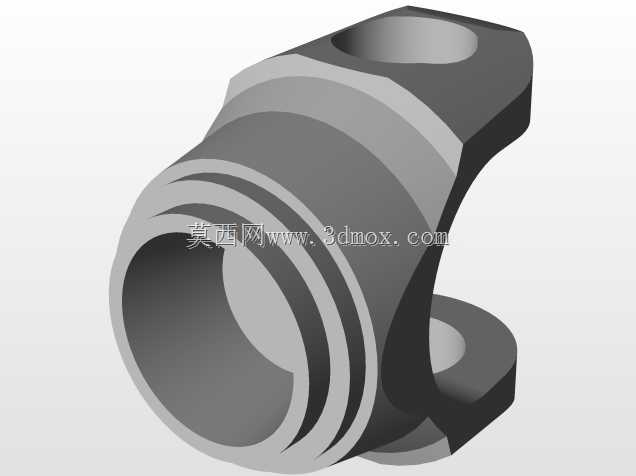

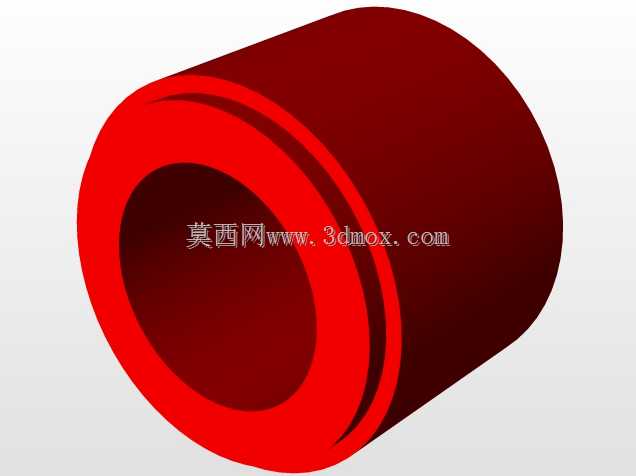

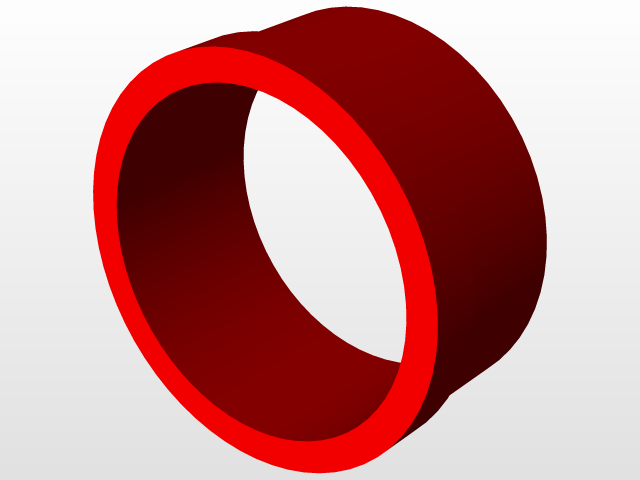

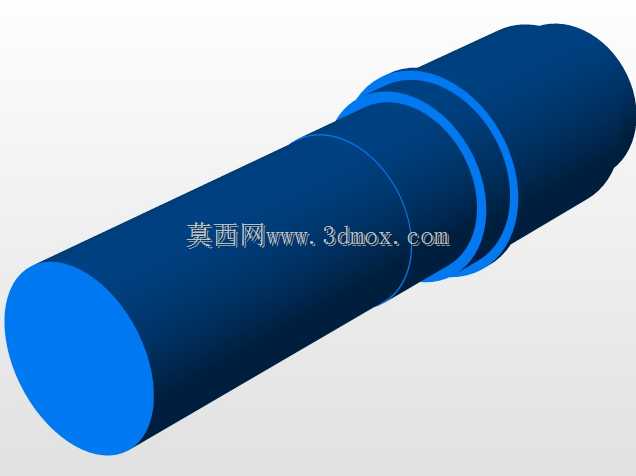

　　中间段为阶梯式轴颈结构，不同直径的轴段分别对应安装密封件、轴承、定位套的位置，阶梯轴的台阶高度严格按照配合件的安装公差设计，每个台阶的端面都做了微小的倒角处理，既方便装配时零件顺利导入，也能去除机加工产生的毛刺，避免装配时刮伤配合件的内孔表面。右侧的连接端采用十字轴万向节结构搭配蓝色的连接叉耳，叉耳上的通孔用于穿装十字轴销，实现与从动端部件的铰接，这种结构允许两端连接部件存在3-5度的角度偏差，在设备机架存在轻微焊接变形、安装基础存在小幅沉降的场景下，依然可以保证扭矩的平稳传递，不会出现卡滞、传动异响的问题。靠近万向节端的黄色法兰盘结构，是该轴件的轴向固定基准，法兰盘上预留的螺栓孔可以穿过固定螺栓，

　　把轴系的轴向载荷传递到机架的轴承座端盖上，限制轴系在运转过程中的轴向窜动量，法兰盘的端面做了精加工处理，平面度控制在0.02mm以内，保证和密封件贴合时不会出现渗漏润滑油的问题。从安装边界来看，该轴件的最大外轮廓是左侧的圆盘结构，安装时需要预留的径向空间要大于圆盘直径至少5mm，避免轴件运转时和周边的机架护板、管线产生摩擦；轴向安装尺寸要考虑到万向节叉耳的摆动空间，在叉耳的摆动方向上预留足够的避让距离，防止大角度偏转时叉耳和相邻部件发生碰撞。设计过程中，轴的各段直径是按照传递额定扭矩下的扭转强度计算确定的，轴肩位置的过渡圆角半径经过反复校核，既保证足够的应力分散效果，又不会因为圆角过大导致配合件无法安装到位；

　　万向节叉耳的厚度按照剪切强度计算，保证在峰值扭矩作用下叉耳不会出现断裂变形，叉耳上的销孔位置度公差控制在0.01mm以内，避免十字轴安装后出现偏载，加速十字轴轴承的磨损。实际应用中，这类驱动轴的转速通常不超过1500rpm，传递的扭矩范围覆盖中小型设备的动力传输需求，装配时需要注意轴颈和轴承的配合公差选择，过盈量过大会导致轴承安装困难、运转时温升过高，过盈量过小则会出现轴和轴承内圈相对滑动，磨损轴颈表面。同时，中间的阶梯轴段在安装密封件的位置，表面粗糙度要达到Ra1.6以下，保证密封件的唇口不会被轴面的加工纹路刮损，延长密封件的使用寿命，避免润滑油泄漏造成的轴承干磨失效。
