多段啮合组合式齿轮传动构件

项目分类:通用机械零部件 发布时间:2022-01-13 ID:495645
  • 多段啮合组合式齿轮传动构件
  • 多段啮合组合式齿轮传动构件

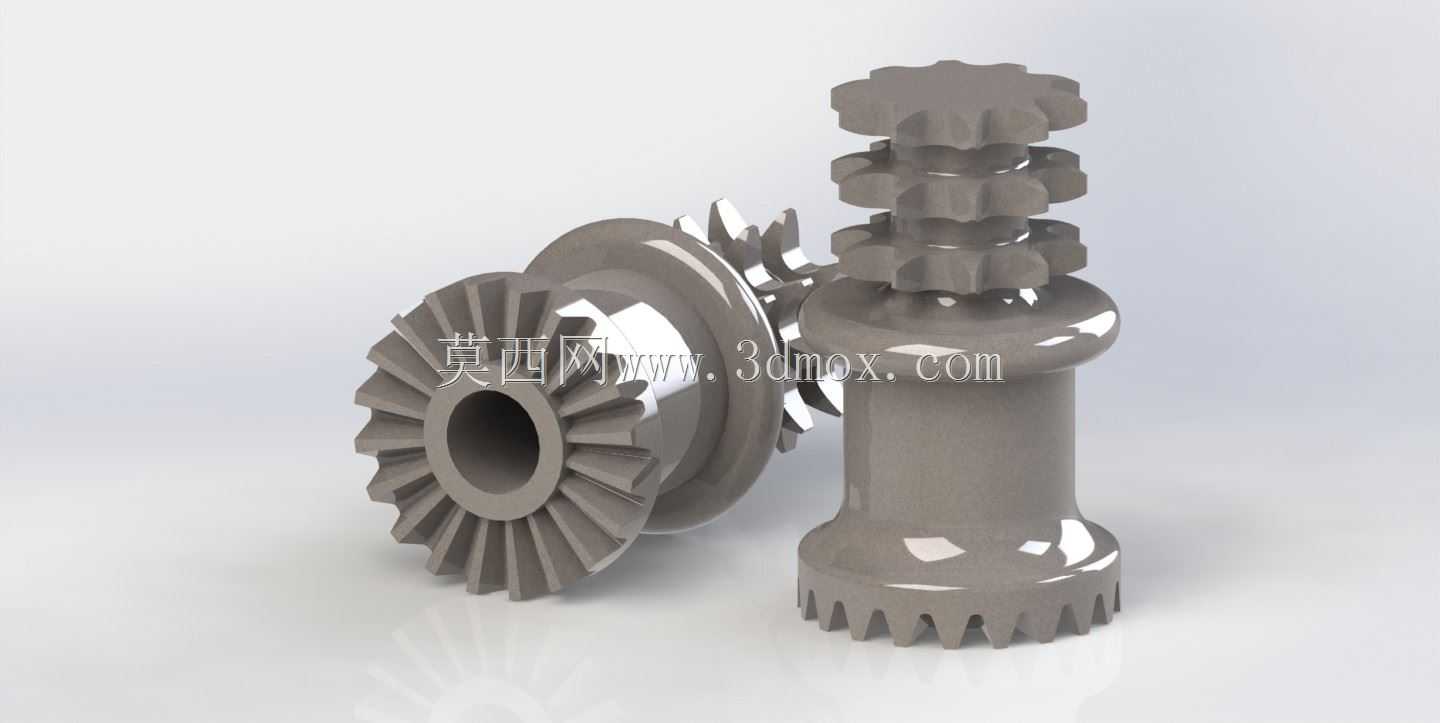

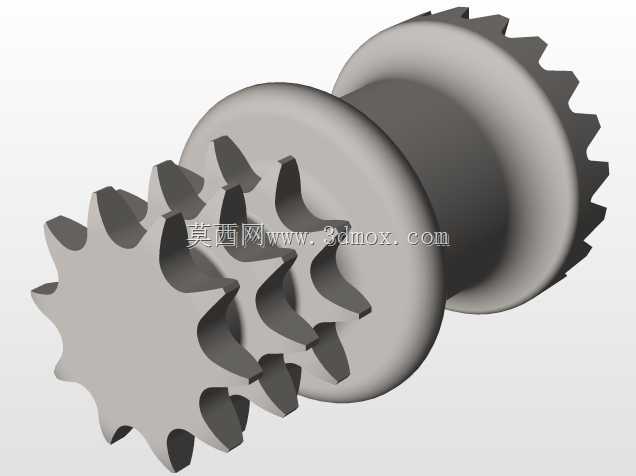

  这套组合式齿轮传动构件,主要面向中小功率的交错轴动力传递场景,常见于小型轻工设备的进给机构、自动化生产线的分度传动单元、便携动力工具的扭矩输出端,也可适配小型农机的辅助传动链路,解决空间受限布局下的多方向动力换向与多级减速需求。从结构组成来看,整套构件包含一个直齿锥齿轮与一个多段齿形的柱状传动件,锥齿轮端采用标准渐开线齿形设计,齿向夹角为90度,可直接与输入轴端的配合锥齿轮完成啮合,实现水平轴向到垂直轴向的动力换向,锥齿轮中心的通孔为轴系安装位,孔壁预留了键槽加工余量,可根据实际装配需求加工平键或花键结构,保证扭矩传递过程中无相对滑移。柱状传动件沿轴向分布了多组不同齿形的啮合结构,底部为直齿圈结构,中部为光滑圆柱定位段,

  上部为多段间隔分布的特殊齿形段,这种分段式齿形设计可同时对接多个不同传动比的从动构件,单一部件即可实现多路动力的同步输出,减少传动链路中的零件数量,压缩整体机构的安装空间。设计过程中优先考虑了啮合精度的控制,所有齿形的加工基准统一以构件的中心轴线为定位基准,锥齿轮的齿顶圆、柱状件各段齿圈的同轴度公差控制在IT7级以内,避免高速运转过程中出现偏载、齿面异常磨损的问题。齿面的啮合侧隙按照轻载传动的常规要求设置,既可以补偿加工与装配过程中的形位误差,也能预留热胀冷缩的变形空间,避免运转过程中出现卡滞。安装边界方面,锥齿轮的轴向定位依靠轴肩与孔用挡圈配合实现,柱状传动件的中部光滑段可直接穿入设备墙板的安装孔内,两端通过轴套完成径向定位,

  整套构件的轴向安装尺寸可根据设备的墙板间距灵活调整,不需要额外定制转接结构。实际应用中,这套传动构件可适配0.5-2kW功率区间的动力输入,额定输入转速不超过1500r/min,传动效率可保持在94%以上,多段齿形的设计让它可以在不额外增加传动轮的前提下,同时为两个以上的执行端输出不同转速的动力,比如在小型包装设备中,可同时驱动送料辊与封合辊的动作,两个动作端的传动比通过上部不同齿段的齿数差实现匹配,省去了额外的减速轮组。齿形的修缘处理在设计阶段就已经完成,齿顶与齿根位置都做了小圆弧过渡,降低啮合过程中的应力集中,提升构件的抗冲击能力,即使是频繁启停的往复传动场景,也能保证足够的使用寿命。整套构件的材质默认选用40Cr调质处理,

  齿面可根据实际负载需求选择高频淬火处理,硬度可达HRC45-50,满足常规工业场景的耐磨需求,如果应用在腐蚀环境中,也可更换为不锈钢材质加工,不需要修改整体结构尺寸。装配过程中需要注意锥齿轮的啮合接触斑点调整,保证接触斑点位于齿面中部,接触面积不小于齿面的60%,避免出现边缘接触导致的早期失效,柱状传动件的各段齿圈与对应从动轮的中心距需要严格按照设计值控制,中心距偏差不超过0.05mm,保证齿侧间隙处于合理区间。
