立式多级离心泵结构三维设计

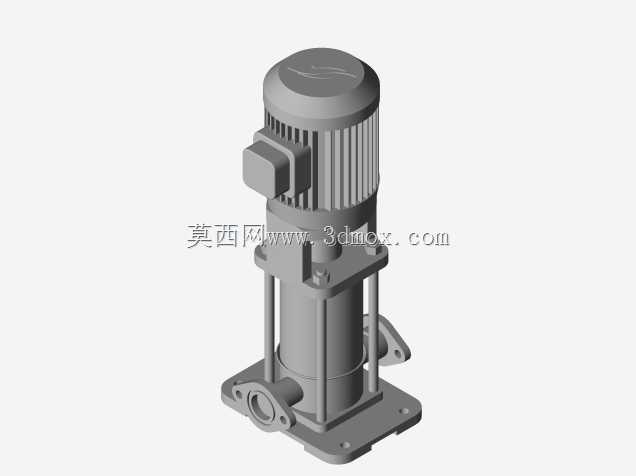

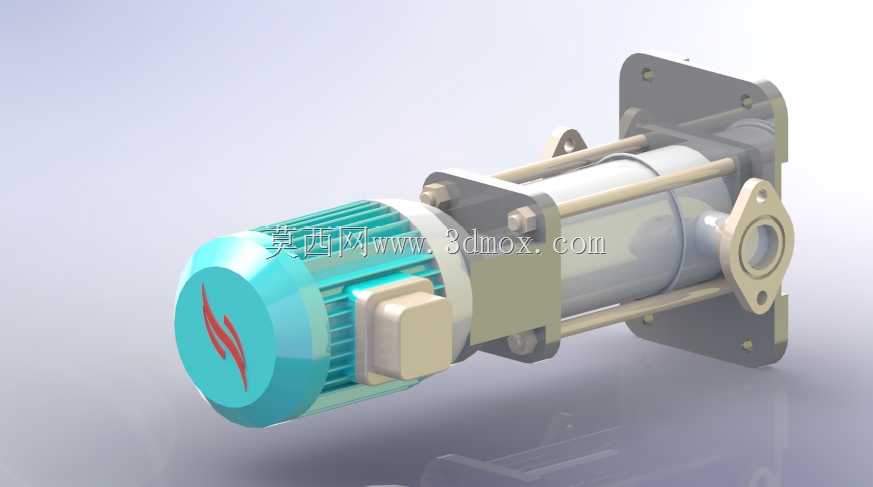

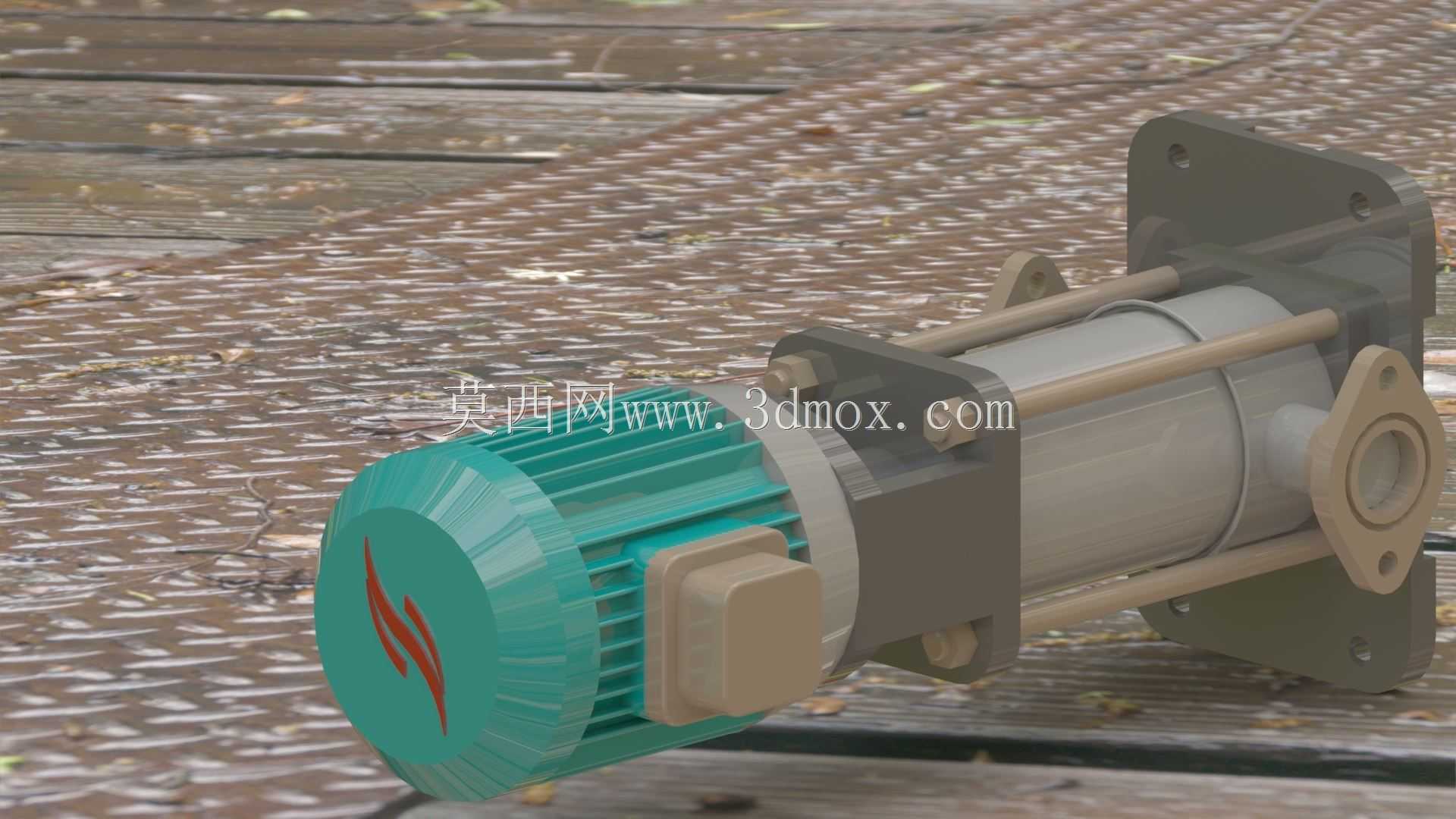

　　这款立式多级离心泵的三维结构设计，首先要考虑的是现场安装的空间约束，这类泵常被用于高层楼宇供水、工业循环水系统、净水处理工段以及小型化工流体输送场景，立式结构的核心优势就是占地面积小，同流量参数下比卧式泵节省近40%的水平安装空间，对于设备排布紧凑的厂房、管廊夹层或者楼宇设备间来说，这个结构特性直接决定了设备选型的适配性。从结构拆分来看，驱动端采用标准风冷电机直联布局，没有额外的皮带传动或者联轴器外置结构，电机端盖和泵体中段通过四根拉紧螺栓实现同轴固定，拉紧螺栓的光杆段和两端安装孔的配合公差选H7/h6，既保证装配时的同轴度找正效率，也能避免长期运行中因为泵轴和电机轴不同心带来的轴承偏磨、机械密封泄漏问题。

　　泵体中段的多级叶轮导流结构采用分段式堆叠设计，每一级的导叶和叶轮腔都做了独立的流道顺滑过渡，没有直角突变的流道结构，能减少流体在泵腔内的湍流损失，提升运行效率。进出口法兰采用侧置式菱形法兰结构，法兰的安装孔位做了沉台设计，螺栓锁紧时不会突出法兰平面，进出口的通径匹配常规DN25到DN40的工业管路标准，法兰密封面采用突面结构，适配普通橡胶垫片或者金属缠绕垫片的密封要求，能覆盖0到1.6MPa的常规工作压力区间。安装底座采用带加强筋的板式安装结构，四个安装脚的孔位间距按照通用立式泵的安装尺寸规范设计，底座和泵体中段的连接面做了0.02mm的平面度要求，避免装配时泵体出现倾斜导致的轴系挠度超标。接线盒设置在电机侧方的居中位置，

　　接线口的朝向可以根据现场布线需求旋转调整，不用拆解电机端盖就能完成接线方向的改动，适配不同方向的线缆走线需求。泵轴的支撑采用两端轴承布局，驱动端轴承承受径向载荷，非驱动端的角接触轴承同时承受径向和轴向的水推力，多级泵运行时的轴向力会随着扬程提升而增大，这个轴承选型和布局能覆盖最高120米扬程的轴向载荷需求，不用额外设置轴向力平衡结构就能保证长期运行的稳定性。机械密封腔设置在电机和泵腔的衔接位置，密封腔预留了冲洗接口的安装位置，在输送含微小颗粒的流体时，可以外接冲洗水对机械密封端面进行冲洗，避免颗粒进入密封面造成密封磨损。整个泵的外形轮廓做了圆角过渡处理，没有尖锐的突出棱角，既减少了车间安装时的磕碰风险，

　　也让外表面的喷涂工艺更容易覆盖均匀，不会出现边角位置漆层过薄容易锈蚀的问题。在建模过程中，所有的配合面都按照实际加工的公差要求做了间隙预留，转动件和固定件之间的间隙按照运行时的热膨胀量做了补偿，比如电机运行时的温升带来的轴伸长量，在轴承室的轴向间隙里预留了0.3到0.5mm的窜动空间，避免热胀后轴承出现顶死的问题。流道部分的建模完全按照水力设计的型线来构建，没有为了建模方便随意简化流道曲面，后续做流体仿真的时候可以直接抽取流道模型进行网格划分，不用再做大量的曲面修补工作。安装尺寸的标注完全对接现场安装的实际需求，底座安装孔的中心距、进出口法兰的中心高度、电机顶部的检修空间预留尺寸都在模型里做了明确的参考基准，设备选型时可以直接调取模型核对现场安装空间，不用再反复核对二维图纸的尺寸链。
