在液压系统、润滑回路以及低粘度流体输送场景中,这类齿轮式容积泵的应用覆盖范围极广,从机床主轴的润滑供油,到小型液压站的动力输出,再到燃油输送、化工介质低压传输环节,都能见到同结构产品的身影。不同于离心泵依赖叶轮离心力建压的逻辑,这类齿轮泵依靠啮合齿间的容积变化完成吸排油动作,内部泄漏路径少,容积效率普遍能维持在较高水平,适合对输出压力稳定性有要求、流量需求不算特别大的工况。

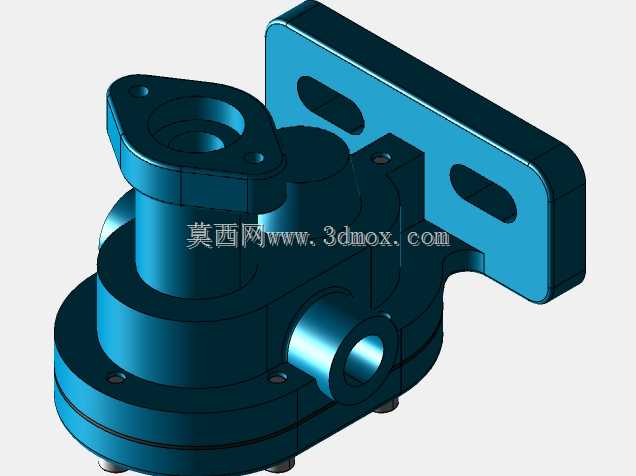

从结构布局来看,该泵采用侧进底出的流道设计,进油口设置在泵体侧端的螺纹接口位置,出油口集成在端盖侧的轴伸连接段,这种布局能缩短泵体内部的流道长度,减少流体在腔体内的沿程压力损失,同时也方便管路布置时避开安装基座的干涉区域。泵体底部的一体式安装支座做了加厚处理,支座上开有长圆形安装孔,安装时可根据现场固定螺栓的孔距做小范围调整,降低安装面加工精度的适配要求,支座与泵体主体的过渡位置做了圆弧卸荷处理,能避免泵组长时间运行振动带来的应力集中开裂问题。

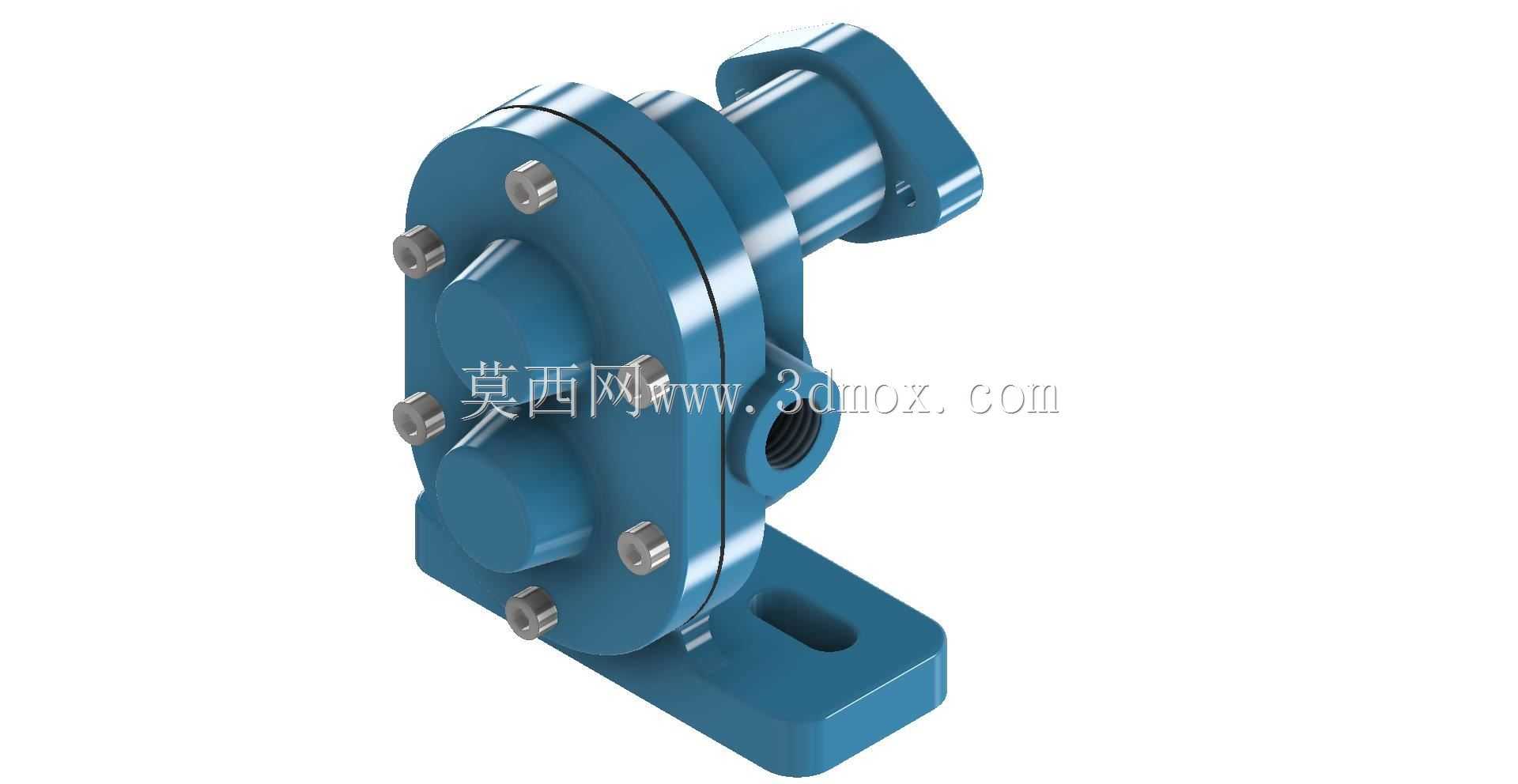

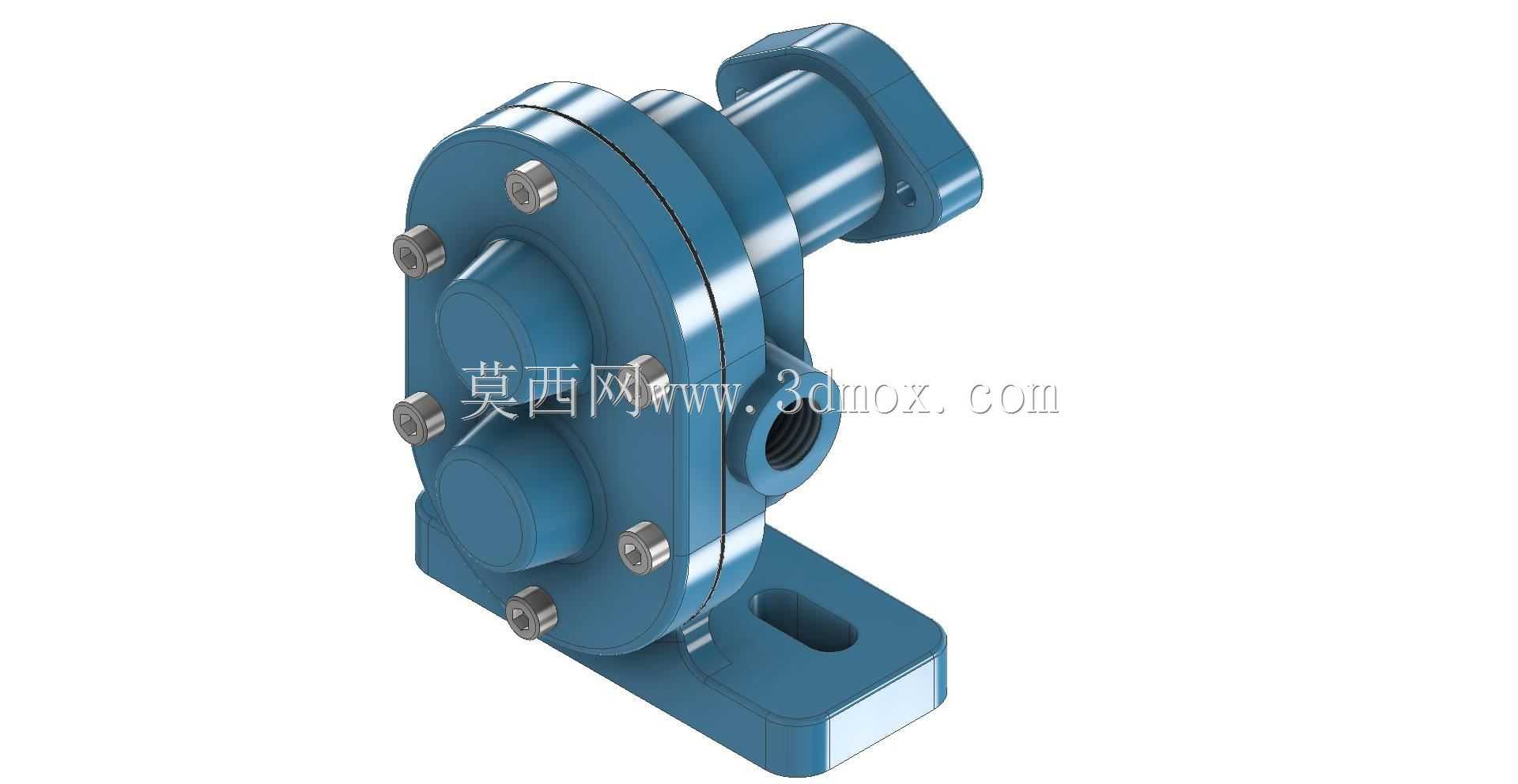

泵体的核心容腔由前后端盖、中间泵壳共同围合而成,端盖与泵壳之间采用6颗内六角圆柱头螺栓沿圆周均布锁紧,螺栓的预紧力均匀作用在密封端面上,配合端面的密封垫片就能实现容腔的静密封,这种周向均布的锁紧方式,能避免端盖受力不均导致的端面倾斜,减少齿轮端面与端盖之间的摩擦泄漏。内部的齿轮副采用外啮合渐开线齿形,齿顶与泵壳内壁的间隙控制在0.02-0.04mm区间,这个间隙值既能保证齿轮转动时不与壳体内壁发生刮擦,又能把齿顶处的泄漏量控制在合理范围,兼顾运行可靠性与容积效率。
轴伸端的密封结构采用填料密封加骨架油封的组合形式,靠近泵腔侧的填料密封能阻挡大部分高压流体向外渗漏,外侧的骨架油封则能阻挡外界灰尘、杂质进入泵腔,同时接住少量渗漏的流体,避免污染安装现场。轴的支撑采用两个滑动轴承直接集成在前后端盖的轴承孔内,这种集成式轴承座的设计省去了额外的轴承座零件,缩短了泵的整体轴向尺寸,滑动轴承的油槽直接与泵腔的高压区连通,运行时高压流体就能进入轴承摩擦面实现自润滑,不需要额外配置润滑管路,大幅简化了泵组的维护流程。
在设计建模过程中,需要重点关注几个配合尺寸的公差匹配:齿轮端面与端盖之间的轴向间隙是影响泵效率的核心参数,间隙过大会导致内泄漏量激增,输出压力达不到设计值,间隙过小则会在油温升高、零件热膨胀时出现端面擦碰,导致泵组卡滞无法运行,建模时需要预留合理的热膨胀间隙,根据泵的额定工作温度范围,一般将轴向间隙控制在0.03-0.05mm区间。另外齿轮啮合的侧隙也需要合理选取,侧隙过小会导致齿轮转动卡滞、运行噪音增大,侧隙过大则会导致输油流量脉动变大,输出压力波动加剧,一般根据齿轮模数的大小,将侧隙控制在0.01-0.02倍模数的范围。
安装边界方面,该泵的整体轴向尺寸从安装支座底面到轴伸端顶端的高度控制在紧凑范围内,适合安装在空间局促的设备内部,比如小型机床的床身内腔、液压站的阀台下方位置。安装时需要保证泵轴与驱动电机轴的同轴度误差不超过0.1mm,若同轴度偏差过大,会导致轴承受偏载力,运行时出现异常振动、密封件过早磨损的问题。进油管路的通径需要与泵侧的进油口通径匹配,不能随意缩小进油管径,否则会导致进油阻力过大,泵出现吸空、气蚀问题,运行时产生刺耳噪音,同时加速内部零件的气蚀损坏。
实际选型应用时,这类泵的额定输出压力一般在2.5MPa以下,适合低压流体输送场景,不适合用于高压、大流量的液压主回路,若要提升输出压力,需要在端盖与齿轮端面之间增加压力补偿侧板,让侧板在高压流体作用下贴紧齿轮端面,自动补偿磨损带来的间隙增大问题。输送介质的粘度范围也有明确要求,适合输送运动粘度在1-1000mm²/s的无固体颗粒的流体,若输送介质含有金属屑、砂粒等固体杂质,需要在进油口加装过滤精度不低于100μm的吸油过滤器,避免杂质进入齿轮啮合区导致齿面拉伤、泵体过早磨损。日常维护时,只需要定期检查轴伸端的密封渗漏情况,定期更换进油过滤器的滤芯,不需要对泵体内部做频繁拆解,整体维护成本较低,运行可靠性强,在通用工业流体输送场景中的适配性极强。
