14/15毫米双头活动头套筒扳手三维设计

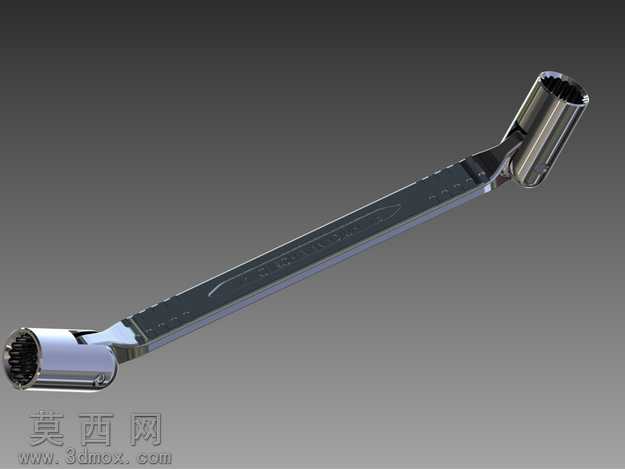

本作品为14/15毫米规格双头活动头套筒扳手的三维建模成果，建模过程严格遵循手动五金工具的实际生产尺寸标准，完整还原了该类扳手的全部结构细节。建模阶段首先通过基准面定位绘制扳手杆身的纵向轮廓草图，以拉伸特征生成杆身基础实体，杆身采用符合人体工学的扁长型截面设计，表面通过压凹特征生成防滑纹理结构，提升使用时的握持摩擦力，避免操作过程中出现打滑脱手的问题。针对两端的活动套筒连接结构，建模时采用旋转特征生成套筒主体，套筒内壁通过阵列特征还原12角梅花卡口的精密齿形结构，确保与对应规格螺栓螺母的咬合精度；活动铰接部位通过凸台与凹槽的配合特征实现万向转动的结构逻辑，还原真实扳手头部可多角度摆动的功能特性，适配狭窄空间内的紧固件拆装需求。材质渲染阶段，扳手整体主体赋予哑光铬钒钢材质，调整金属材质的反射率与粗糙度参数，还原五金工具经淬火处理后的金属质感，表面防滑纹理区域适当提升粗糙度数值，模拟实际产品的磨砂防滑处理效果，铰接活动部位的缝隙处添加细微的磨损质感表现，提升模型的真实度。结构设计上严格匹配14毫米与15毫米两种常用紧固件规格，两端套筒的尺寸公差按照五金工具行业标准设定，杆身长度经过力学合理性校验，保证使用时的力矩传递效率，同时避免杆身过长导致的携带不便问题。整个建模过程全程保证各特征之间的参数关联，可通过修改关键尺寸参数快速适配其他规格的同类型扳手设计，为后续的工程出图、生产加工模拟、产品展示渲染提供完整的三维数字模型基础，模型的结构完整性可直接用于装配验证、运动仿真等后续设计环节。
