带隔音罩750KVA应急柴油发电机组结构

　　在数据中心、三甲医院、大型商业综合体、轨道交通枢纽这类一级负荷占比极高的场景中，应急供电设备的可靠性直接决定了故障状态下的财产安全与人员安全，这款集成隔音外罩的750KVA柴油发电机组，正是针对这类高要求场景做的结构整合设计。整套机组的核心动力采用MTU系列柴油发动机，匹配Marelli品牌同步发电机，两者通过高刚性联轴器直连，共同安装在一体化冲压成型的钢制底架上，底架内部预留了满足8小时满负荷运行的燃油存储腔，同时集成了减震垫安装位，避免机组运行时的振动传递到安装基础。外围的隔音罩并非简单的金属外壳，设计时做了多层复合结构：外层是2mm厚冷轧钢板做静电喷塑处理，中间填充高密度离心玻璃棉作为吸音层，内侧覆盖穿孔镀锌钢板固定吸音材料，

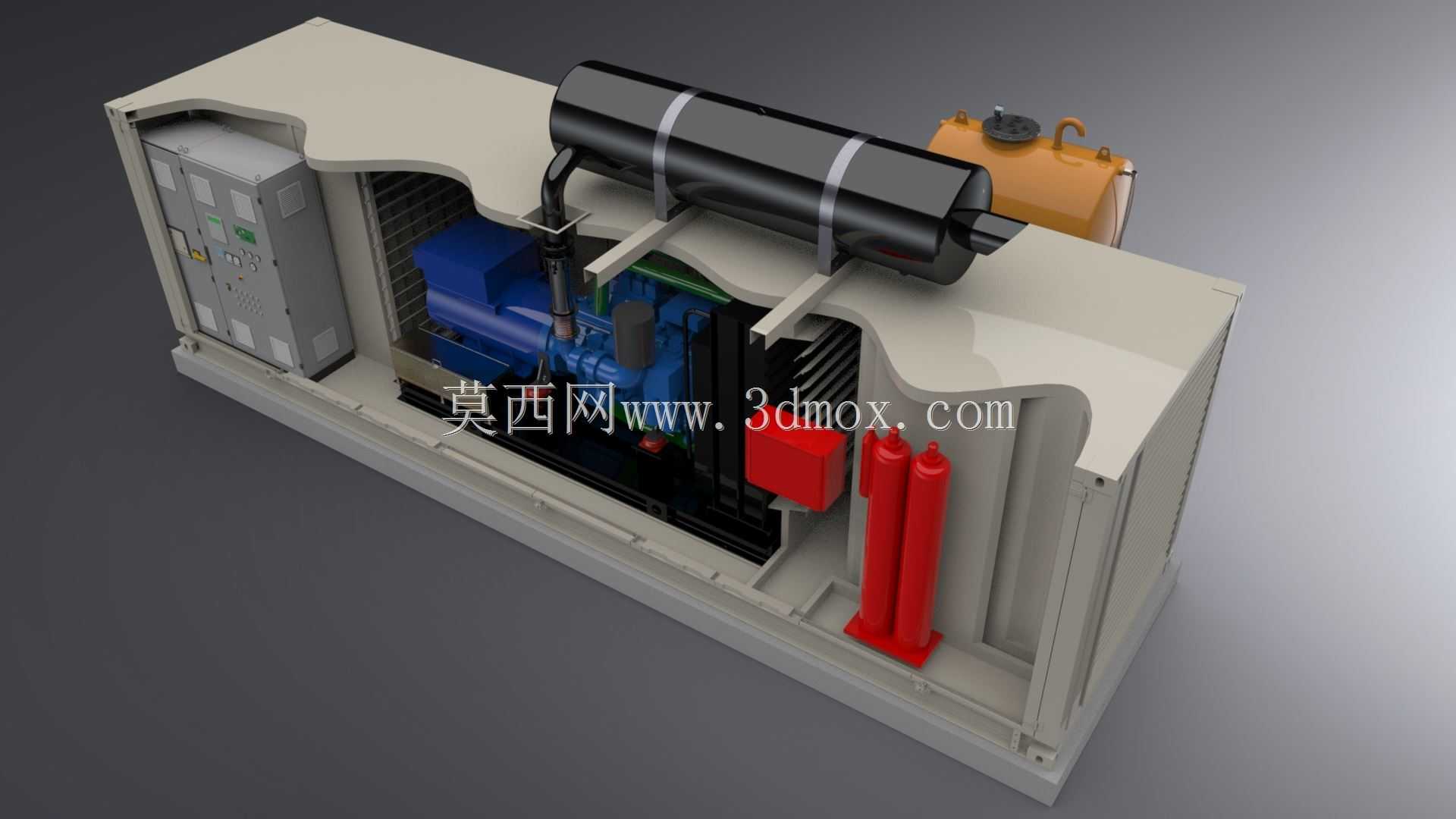

　　所有拼接缝隙都加装耐油橡胶密封条，进排风通道都设计了迷宫式消音结构，既保证机组运行时的散热通风量，又能把满负荷运行时的外溢噪音控制在75分贝以内，满足城区商用场景的噪音管控要求。从结构布局来看，隔音罩内部做了清晰的功能分区：靠近检修门的一侧是机组控制柜体，集成了电压调节、过载保护、自动并网切换模块，日常巡检时打开侧门就能直接操作面板，不需要拆卸大面积罩体；动力段的上方布置了排气消音器与排气引出管路，消音器做了耐高温隔热包裹，避免表面高温引燃周边吸音材料；燃油箱的加注口延伸到隔音罩外侧，日常补加燃油不需要打开内部舱门，降低运维时的安全风险；罩体侧面预留了两个红色的外置消防气瓶安装位，对应内部动力舱的火灾探测管路，

　　一旦出现火情可以直接在外部启动灭火装置，不需要冒险进入舱内。做安装基础设计时需要注意，整套机组的安装边界要在底架尺寸基础上预留不小于800mm的巡检通道，尤其是控制柜门与侧检修门的开启方向，不能有墙体或其他设备遮挡，避免后期运维无法开展；底架的固定螺栓要匹配减震垫的安装孔位，基础平面的水平度误差要控制在2mm/m以内，避免联轴器长期处于偏心受力状态，缩短轴承与密封件的使用寿命。进排风通道的外侧要预留足够的通风空间，不能被广告牌、绿植等遮挡，否则会导致机组运行时进气不足、散热不畅，出现输出功率下降、水温过高等故障。排气管道的引出端要做防雨帽设计，同时顺着气流方向做3度左右的倾斜坡度，避免雨水倒灌进入发动机排气歧管。

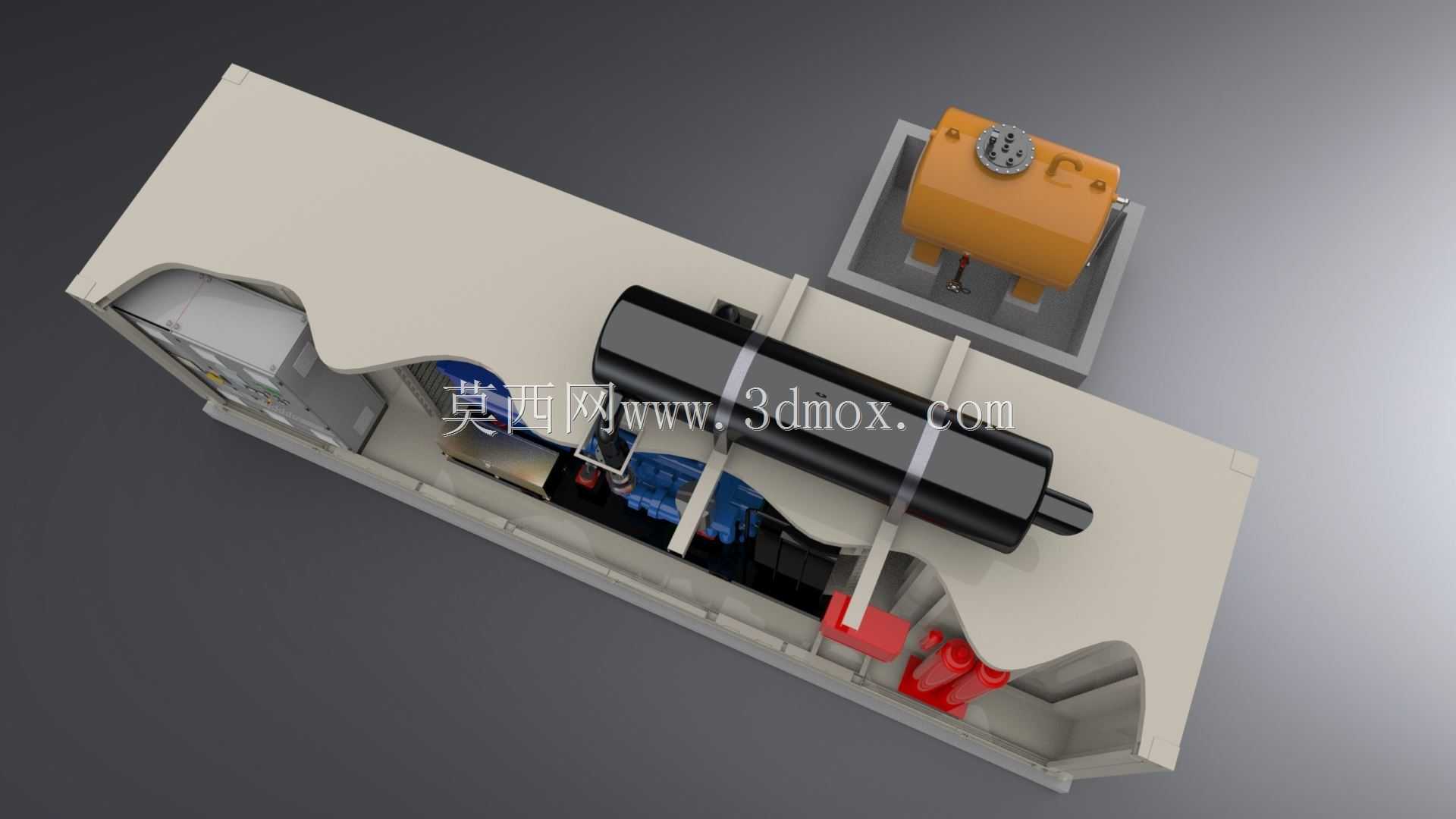

　　从三维建模的细节来看，这套模型还原了机组内部的所有核心部件布局，包括发动机的管路走向、发电机的接线盒位置、控制柜体的元件排布、隔音罩的拼接结构，不管是做机房布局规划、安装施工交底，还是做运维流程模拟，都能直接复用模型里的结构关系，不需要再重新测绘核心部件的安装尺寸。很多初次接触应急机组设计的工程师容易忽略隔音罩的密封与通风平衡，要么过度密封导致散热不足，要么通风开口过大导致隔音效果失效，这套模型里的迷宫式风道设计可以作为同功率等级机组的参考样本，在保证额定散热风量的前提下，通过多次折流抵消声波传递，兼顾散热与降噪的双重需求。另外底架集成燃油箱的设计也做了防渗漏结构，油箱与底架之间预留了渗漏收集槽，一旦出现燃油渗漏可以及时发现，避免油料流到安装基础上引发安全隐患，这种一体化设计相比分体式油箱+底架的结构，能减少30%左右的安装占地面积，很适合用地紧张的城区核心区域项目使用。
