2000kVA级柴油发电机试验室整体布局结构

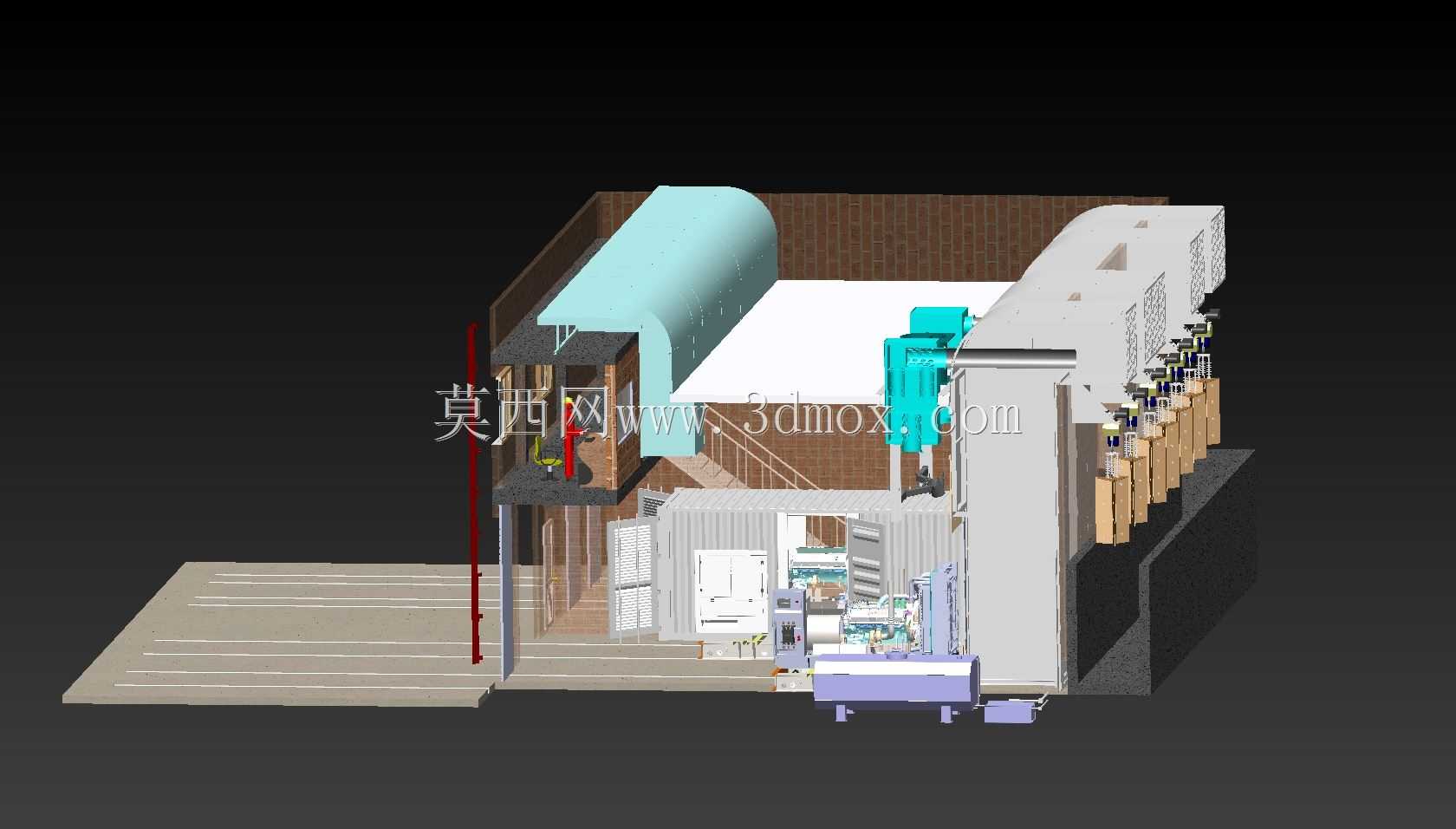

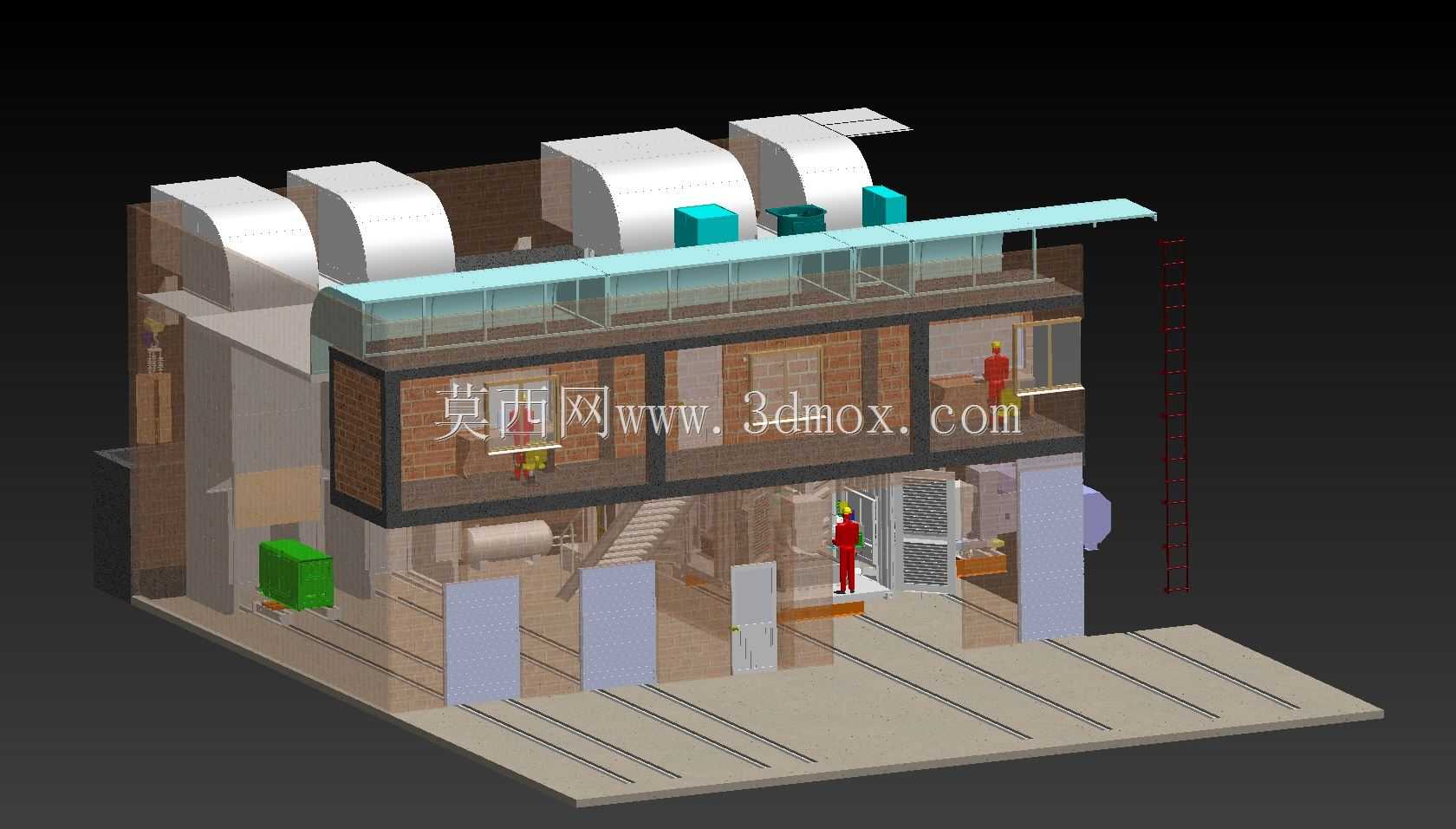

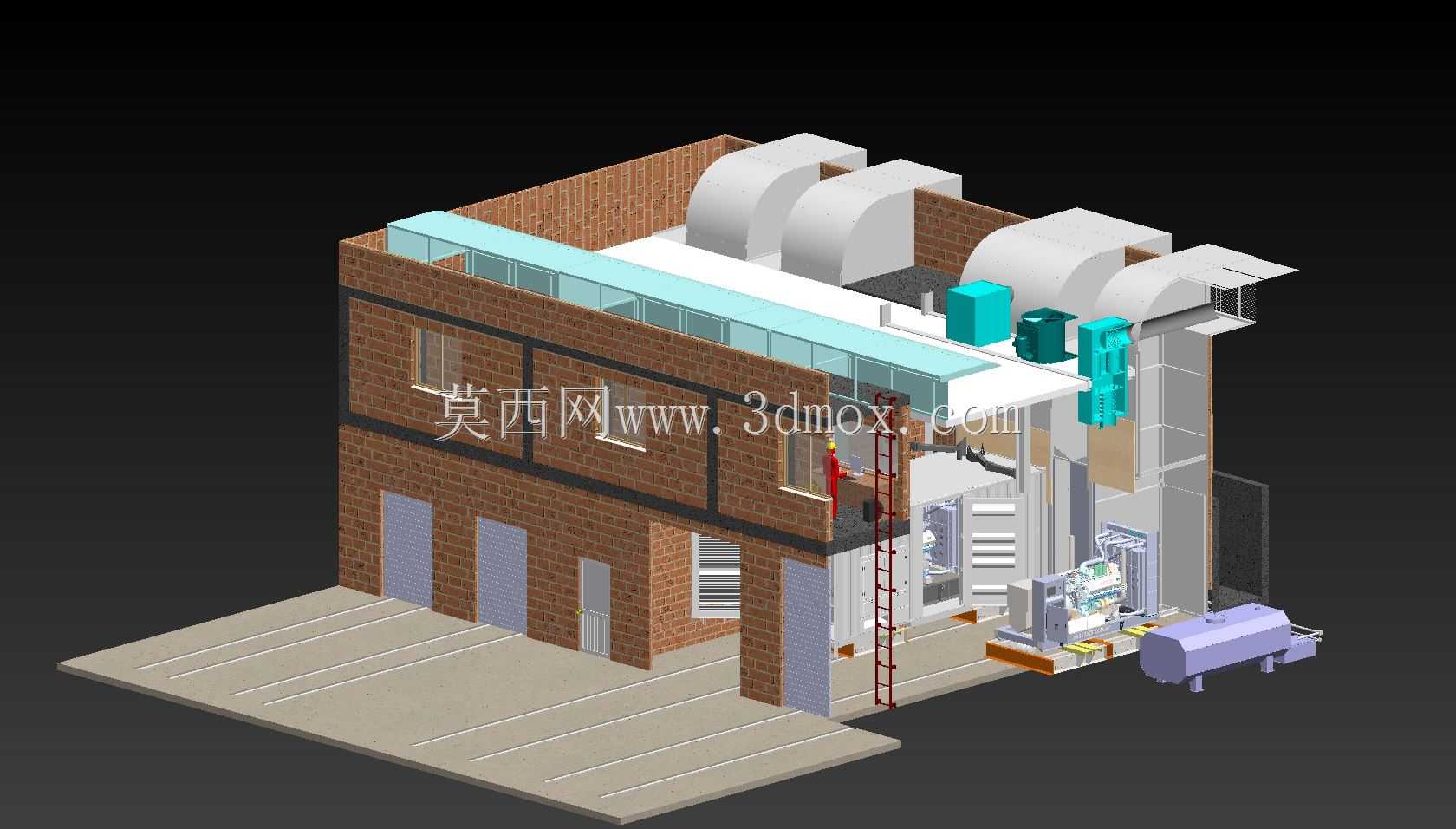

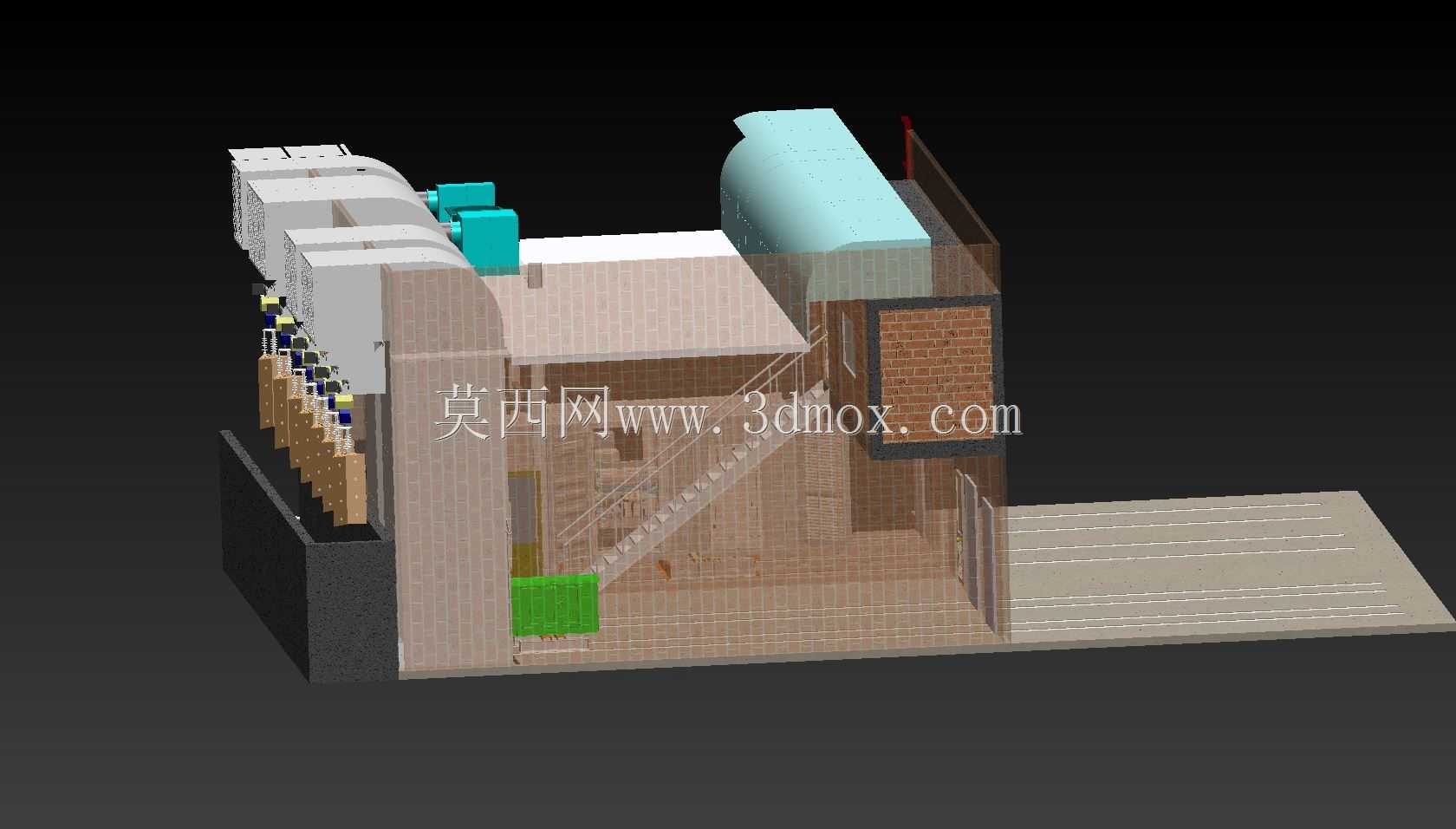

　　在柴油发电机组出厂前的性能验证环节，专用试验室的布局合理性直接决定测试效率、数据准确性与运维安全性，这套2000kVA以下容量段的柴油发电机试验室三维结构，完整还原了工业级发电机组测试场景的全要素配置，可直接作为同类型试验室搭建、结构校核的三维参考底图。从空间布局来看，该试验室采用双层错层设计，底层为发电机组测试工位区，地面预埋多组平行钢轨，用于承载不同重量规格的柴油发电机组，钢轨的排布间距适配2000kVA及以下容量机组的底盘安装孔位范围，单根钢轨的承载冗余按照机组满重的1.5倍设计，避免大吨位机组就位后出现地面沉降。底层区域沿侧墙布置燃油供给管路接口、机油加注与回收接口、冷却水循环管路接驳点，所有接口的安装高度统一距地面1.

　　2米，匹配主流发电机组的外接管路高度，减少管路弯折带来的流阻损失。二层为操作与观测区，采用钢化玻璃隔断实现与测试区的物理隔离，既满足测试过程中的可视化观测需求，又能隔绝机组运行时的高噪音与高温尾气，保障操作人员安全。二层区域集中布置2套独立控制面板，分别对应不同测试回路的参数采集与机组控制，面板的安装倾角设置为15度，符合操作人员站立操作的人机工程学视角，避免长时间操作产生视觉疲劳。通风与尾气处理系统布置在试验室顶部，采用多组大截面弧形通风管路，分别对应测试区的进风、排风与尾气排放通道，管路的走向避开二层操作区的人员通行路径，同时在管路接口处设置软连接段，抵消机组运行时产生的振动传递，避免管路长期受振出现焊缝开裂。

　　试验室侧边设置外置爬梯，连通地面与二层操作区以及顶部管路维护平台，爬梯的踏步间距按照300mm设置，扶手高度1.1米，满足运维人员日常巡检、设备检修的通行需求。在功能配置上，整套试验室覆盖了柴油发电机组测试的全流程需求：燃油系统配置独立的储油与供油单元，可实现不同标号燃油的切换供给，满足不同环境温度下的机组测试要求；机油系统具备实时油温、油压监测功能，同时预留机油取样口，方便测试过程中随时提取油样进行性能分析；水冷却系统采用闭式循环结构，配置外置散热单元，可根据机组运行功率动态调节冷却水流量，将机组运行温度稳定在合理区间。从设计思路层面，该试验室的结构设计充分考虑了不同容量机组的适配性，所有管路接口、钢轨工位、

　　控制回路都预留了足够的调节余量，无需大规模改造即可覆盖从几百kVA到2000kVA全容量段的机组测试需求；同时在安全设计上，测试区与操作区完全隔离，所有带电控制元件都布置在二层封闭区域，避免测试区的油雾、水汽侵蚀电气元件引发故障，顶部通风系统的排风能力按照机组满功率运行时散热量的1.2倍配置，可快速排出测试区内的高温废气与热量，避免室内温度过高影响设备运行稳定性。在安装边界方面，整套试验室的外围尺寸按照常规工业厂房的层高与柱距设计，无需对厂房结构进行特殊改造即可完成搭建，所有预埋钢轨的水平度公差控制在1mm/m以内，保证机组就位后底盘处于水平状态，避免运行时出现偏磨、振动过大的问题；各管路接口的位置公差控制在±5mm以内，减少现场安装时的管路调整工作量，提升搭建效率。
