多轴并列式树皮物料输送给料装置

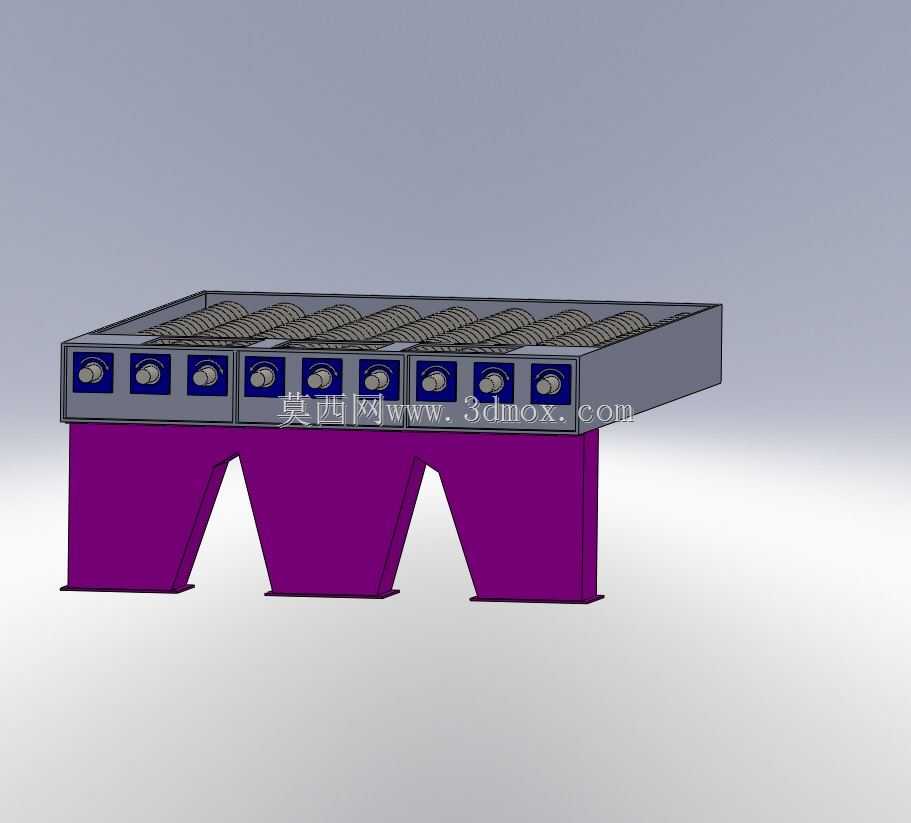

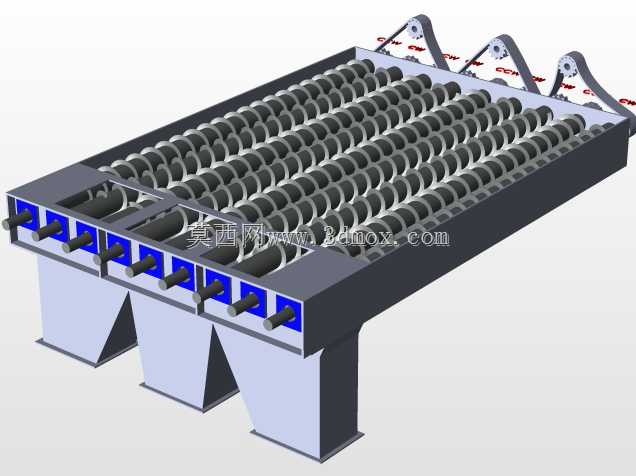

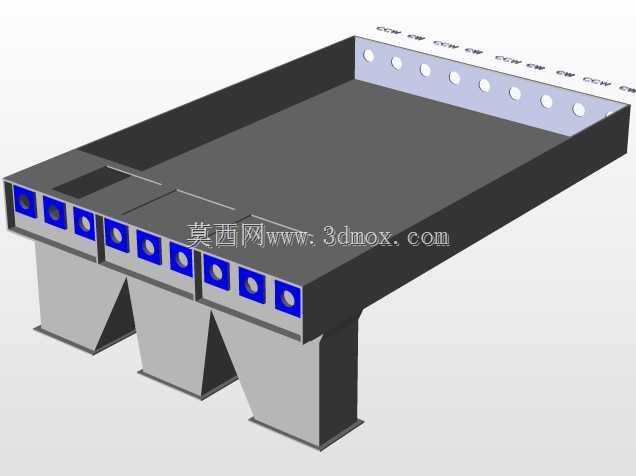

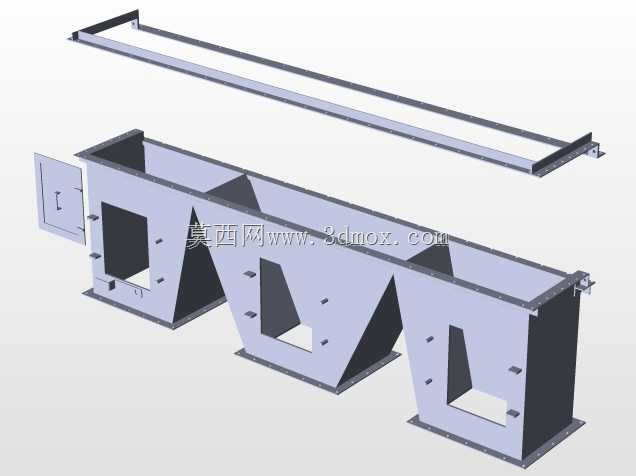

　　在人造板加工、生物质燃料预处理、制浆造纸的备料工段，树皮这类高湿度、含纤维缠结、夹杂少量硬质木渣的散状物料，一直是输送环节的处理难点——普通皮带输送容易出现物料打滑、回程带料、纤维缠绕托辊的问题，单轴螺旋输送又容易因为进料段物料堆积架桥，出现给料断流、输送效率波动的情况，这套多轴并列的树皮送料结构，就是针对这类工况做的定向设计。从结构布局来看，整套装置采用上部敞口接料、下部多螺杆平行排布的输送主体，搭配三个V型落地支撑脚架完成整机承重，接料段的槽体宽度匹配上游出料的落料范围，避免物料撒落，槽体侧壁做了向外的微倾斜扩口，方便上游设备的出料口对接安装，不需要额外做导料溜槽的适配改造。每根输送螺杆的轴端都配置了独立的轴承座与端盖密封结构，

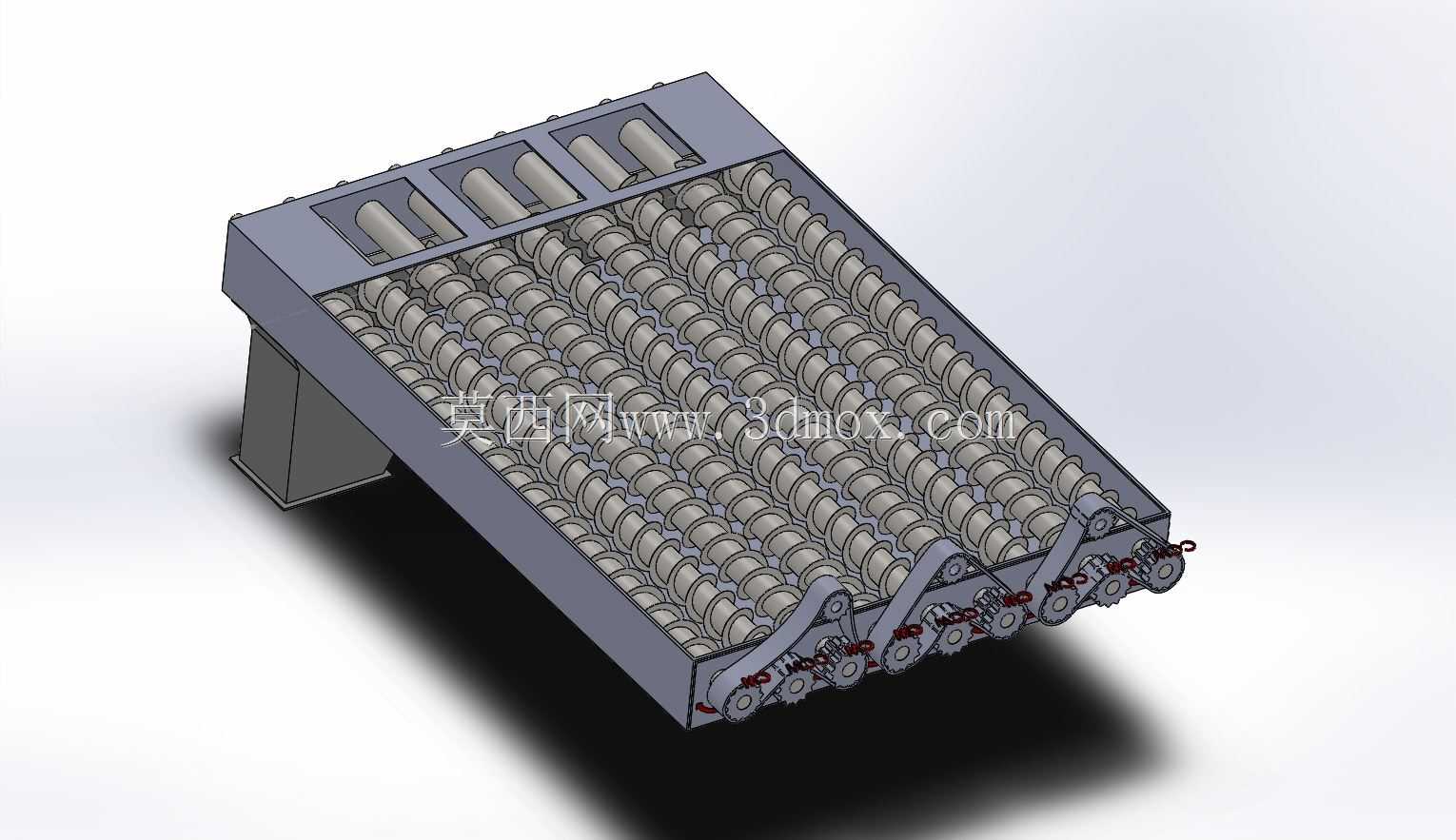

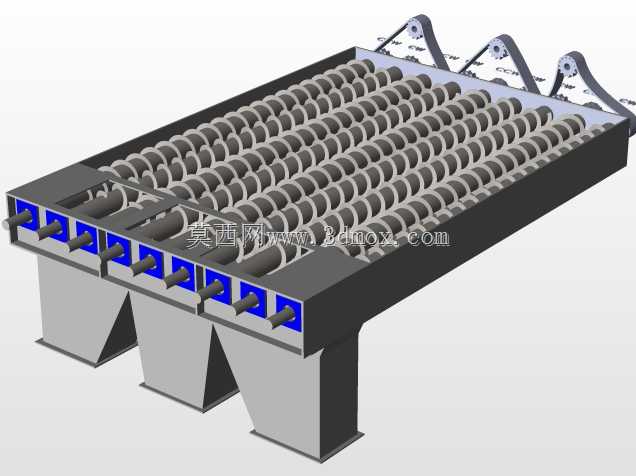

　　端盖外露的设计既方便日常运维时检查轴承温升、补充润滑脂，也能避免树皮碎屑、渗出水进入轴承腔造成磨损卡滞，螺杆的螺旋叶片采用等螺距设计，针对树皮物料的摩擦系数做了叶片表面粗糙度的控制，减少纤维挂附在叶片表面的概率，多根螺杆同向转动的时候，相邻螺杆的叶片间隙控制在5mm以内，既不会出现螺杆之间的运动干涉，也能对缠结的树皮纤维起到撕扯分散的作用，避免大块物料在槽内卡滞。支撑结构采用三个等距分布的V型支腿，相比常规的四腿支撑，这种结构对安装地面的平面度公差容忍度更高，哪怕车间地面存在轻微的不平整，也不会出现支腿悬空、整机运行振动的问题，支腿与上部槽体采用螺栓连接的方式，运输时可以拆分装运，降低物流成本，

　　现场安装时只需要对齐连接孔位紧固螺栓即可，不需要现场做焊接作业，缩短安装调试的周期。在实际运行逻辑上，上游破碎后的树皮物料从敞口段落入输送槽后，多根并列的螺杆同步转动，会把物料均匀向出料端推送，因为多螺杆的覆盖范围更宽，进料段不会出现单轴螺旋常见的中间堆料、两侧空料的架桥问题，哪怕进料量出现短时间的波动，螺杆之间的物料也会在转动过程中自然摊平，保证出料端的给料量稳定，匹配后续粉碎、筛分或者烘干设备的连续进料要求，不会因为进料忽大忽小造成后续设备的负载波动。设计过程中特意考虑了树皮物料的磨琢性与腐蚀性，槽体的内壁与螺旋叶片的边缘都做了耐磨处理的预留设计，建模时把易磨损部位的壁厚做了加厚处理，后期维护时可以单独更换磨损的螺杆单元，

　　不需要整体更换槽体，降低运维成本。安装边界上，整套装置的进料口高度匹配上游破碎设备的常规出料高度，出料端的接口尺寸可以对接不同类型的下游设备进料口，支腿的安装孔位做了长圆孔设计，允许现场安装时存在±10mm的位置调整量，降低现场安装的对位难度，设备运行时的动载荷经过核算，不需要做特殊的设备基础，普通的硬化车间地面即可满足安装要求，适合中小型木材加工企业的备料工段升级改造使用。
