提升设备用毯子安装导向承载导轨结构

　　在散料、成件物料的垂直提升输送场景中，经常会遇到柔性毯状物料的上料、安装与导向需求，这类物料本身刚度极低，在提升过程中极易出现褶皱、偏移、卡滞，甚至卷入设备传动间隙的问题，常规的平面导向板、侧边挡条无法适配毯料大跨度的展开导向需求，也无法兼顾安装过程中的承载与定位，这套导向结构正是针对这类工况开发的专用导向承载构件。

　　从实际使用场景来看，该结构主要配套各类斗式提升机、垂直皮带提升机、毯状物料上料设备使用，核心作用是在毯料安装阶段提供稳定的支撑定位，在设备运行阶段为毯料提供双侧及中部的导向约束，避免毯料在提升过程中出现横向窜动、局部下垂的问题。结构整体采用框架式线接触设计，没有采用整面封闭的挡板结构，一方面是为了降低结构自重，减少提升设备的额外负载，另一方面线接触的支撑形式可以减少与毯料表面的摩擦面积，避免毯料在运行过程中出现过度磨损，尤其是针对表面带有涂层、纤维编织层的专用毯料，小面积接触能有效降低摩擦损耗，延长毯料的使用寿命。

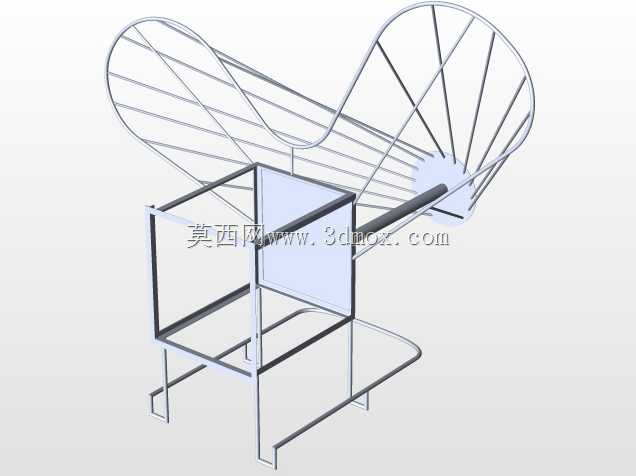

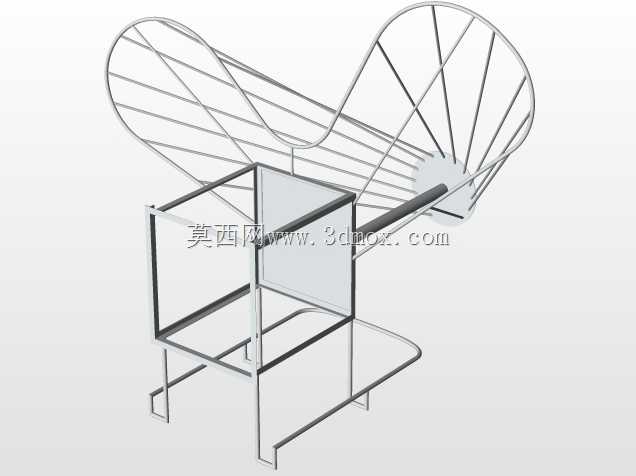

　　设计过程中首先确定了双侧翼展的导向轮廓，两侧的弧形翼架采用多根平行的细杆沿弧形轨迹排布，形成两端外扩、中部收窄的导向通道，外扩的入口端可以大幅降低毯料穿入时的对位难度，即使安装时毯料存在一定的位置偏差，也能顺着弧形杆滑入中部的定位区域，不需要反复调整对位，能有效缩短现场安装的调试时间。中部的方形框架是整个结构的核心承载定位区，这个区域的尺寸与配套提升设备的进料口、毯料的标准宽度做了匹配设计，毯料进入该区域后，四周的杆件会对毯料的边缘形成约束，保证毯料以平整的状态进入提升段，不会出现边缘翻折的情况。底部的支撑脚采用弯折成型的一体式结构，不需要额外的焊接拼接件，安装时可以直接通过螺栓固定在提升设备的进料端机架上，支撑脚的高度做了适配设计，保证整个导向结构的工作面与提升设备的承载面处于同一水平高度，避免出现台阶差导致毯料经过时出现卡滞。

　　从安装边界来看，整个结构的横向最大宽度对应毯料展开后的最大幅宽，预留了单侧不小于20mm的导向余量，避免毯料在运行振动过程中脱出导向范围；纵向的长度覆盖了毯料从进料到完全进入提升段的过渡区间，保证毯料在整个进料过程中都能得到连续的导向支撑；结构整体的安装高度低于设备进料口的上沿高度，不会干涉设备原有进料溜槽、护罩的安装，也不会影响操作人员的日常巡检与维护。结构所有杆件的连接处都采用了圆滑过渡处理，没有尖锐的棱角与毛刺，避免安装与运行过程中刮伤毯料表面，也能降低操作人员作业时的磕碰风险。

　　在实际选型适配时，需要根据配套提升设备的毯料幅宽、提升速度调整翼架的展开角度与杆件间距：针对幅宽较大的毯料，可以适当加大两侧翼架的外扩角度，增大入口的导向范围；针对提升速度较快的工况，可以适当加密杆件的排布密度，提升导向的稳定性，避免毯料在高速运行时出现局部跳动。整个结构的杆件采用等直径的金属圆杆制作，受力均匀，长期使用过程中不会出现局部变形，即使出现单根杆件的磨损，也可以单独更换，不需要整体更换整个导向结构，降低了后期的维护成本。与传统的板式导向结构相比，这种框架式的导向结构自重仅为同尺寸钢板结构的三分之一左右，对提升设备的机架负载影响极小，同时镂空的结构不会积存物料碎屑，即使有散料落在结构上，也会顺着杆件间隙落下，不会出现积料导致的导向面凸起、卡滞毯料的问题，适配各类有散料洒落的物料提升工况。
