适配路由器加工的圆角导向导轨结构

　　在木工刨削类加工场景中，手持路由器（即木工修边机）配合齐平修剪钻头作业时，经常会遇到拐角处走刀不顺、圆角半径难以控制、工件边缘崩缺的问题，这款圆角导向导轨正是针对这类实际加工痛点设计的辅助工装配件。日常做柜体封边修边、实木构件拐角倒圆、板式家具异形边修整的时候，工人手持修边机很难保证走刀轨迹的一致性，尤其是内拐角或者外圆角的加工，纯靠手感控制很容易出现过切、圆角不均匀的情况，反复修磨不仅浪费工时，还容易导致工件报废。

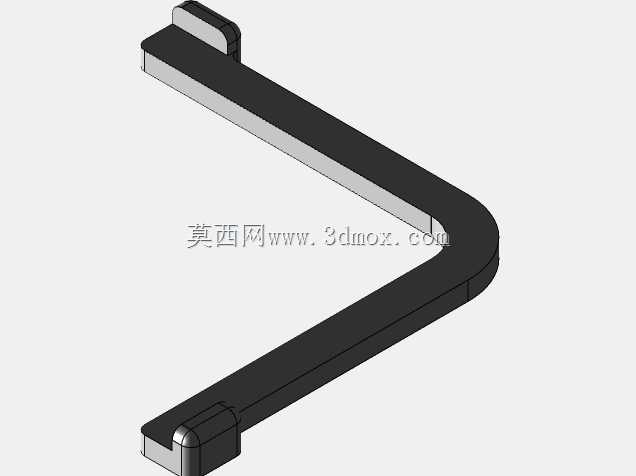

　　这款导轨采用L型拐角布局，拐角处做了平滑的圆弧过渡结构，两端设置了定位挡边结构，作业时可以将导轨贴合固定在工件表面或者夹具基准面上，修边机的导向轴承抵靠在导轨的导向面上移动，就能保证走刀轨迹完全贴合导轨的轮廓，一次性加工出均匀一致的圆角。设计时特意将导向臂的有效长度做了冗余考量，常规中小型路由器的底座宽度在80-120mm区间，配合常用的中型夹具，导向臂长度足够覆盖从工件边缘到拐角处的完整走刀行程，不需要中途挪动导轨重新定位，就能一次性完成单段直边加拐角的连续加工，避免二次定位带来的接刀痕迹。

　　拐角处的圆弧半径没有做固定死的尺寸，设计时预留了参数化调整的空间，使用者可以根据实际加工需求修改拐角半径值，适配不同R角的加工要求，不管是做R5的小圆角还是R20的大圆角过渡，都能通过调整模型参数快速生成对应规格的导轨，不需要重新从零开始建模。导轨的截面采用等厚的矩形结构，厚度匹配常用修边机导向轴承的接触高度，保证导向轴承整个接触面都能贴紧导轨侧面，不会出现上下窜动导致的加工面台阶问题。两端的定位挡边做了加厚处理，既可以作为安装时的定位基准，抵靠在工件边缘快速找正位置，也能在走刀到行程末端时起到硬限位作用，防止修边机超程走偏刮伤工件非加工区域。

　　实际安装使用时，既可以通过夹具将导轨压紧固定在工件表面，也可以在导轨上预留沉头孔位，用自攻螺丝或者快速夹钳将其固定在辅助工作台面上，适配不同的作业场景：小批量单件加工时直接夹持在工件上即可，批量同规格工件加工时可以将导轨固定在工装上，重复定位精度更高，不需要每次都重新找正。导向面的设计做了拔模斜度处理，3D打印制作时不需要添加支撑就能获得光滑的导向接触面，打印完成后只需要简单去除毛边就能投入使用，不需要二次机加工处理，对于小型木工工坊或者个人DIY爱好者来说，制作门槛很低，用普通的FDM3D打印机就能快速制作出可用的配件。

　　不同于市面上常见的直线导轨，这款带拐角的导向结构专门针对转角加工场景优化，直边段和圆弧拐角段的衔接处做了相切连续处理，走刀过程中不会出现卡顿或者方向突变，修边机沿着导轨移动时受力均匀，工人操作时只需要保持导向轴承贴紧导轨，不需要额外控制走刀方向，就能加工出顺滑无接痕的圆角过渡，大幅降低拐角加工的操作难度，即使是经验不足的新手也能加工出合格的圆角效果。在加工深度控制上，导轨的上表面可以作为修边机深度限位的辅助基准，调整修边机的刀头伸出长度时，可以配合导轨厚度快速核对加工深度，避免刀头伸出过长打穿工件或者伸出量不足导致修边不到位的问题。

　　考虑到木工加工场景下会产生大量木屑，导轨的表面没有设计复杂的凹槽或者镂空结构，平整的表面不容易积攒木屑，作业间隙用毛刷一扫就能清理干净，不会因为木屑卡滞在导向面上导致修边机走刀偏移。导轨的整体结构没有薄弱的悬臂结构，拐角处做了等强度的圆弧加厚，即使走刀时工人施加的侧向压力稍大，也不会出现导轨变形导致的加工尺寸偏差，正常使用情况下的结构强度完全可以满足手持修边机的侧向受力要求，不会出现断裂或者过度形变的问题。
