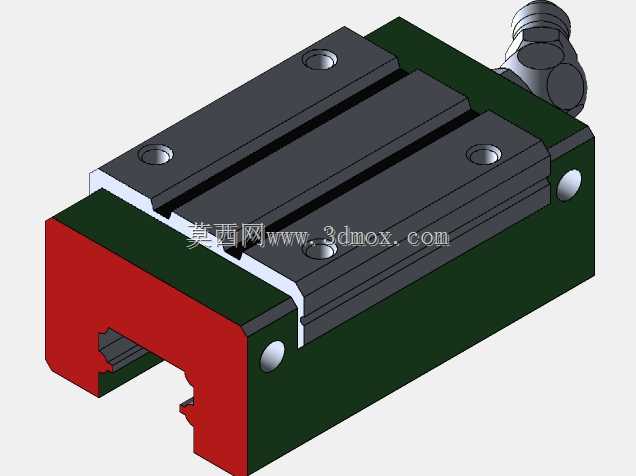

15毫米规格直线导轨三维结构设计

　　在自动化生产线、精密检测设备、小型数控机床、电子组装工位这类对直线运动精度有明确要求的场景里，15毫米宽度规格的直线导轨是应用频次极高的导向承载部件，这类导轨的核心作用是为运动负载提供稳定的直线运动轨迹，同时承受运动过程中产生的各向载荷，抵消运动偏差带来的侧向力，保证执行端的运动重复精度与运行平顺性。从实际选型适配的角度看，15毫米的导轨宽度属于中小负载导向件的常用规格，既不会像微型9毫米、12毫米导轨那样负载能力不足，无法适配带一定重量的滑台模组，也不会像20毫米、25毫米宽幅导轨那样占用过多安装空间，推高设备整体的结构尺寸与材料成本，在桌面型自动化设备、小型点胶工位、视觉检测滑台、3D打印设备运动轴这类场景里，

　　这个规格的导轨刚好能平衡安装空间、负载能力与采购成本三者的关系。从结构设计的角度看，这款导轨采用标准的矩形截面本体设计，导轨本体上预留了等间距分布的安装沉孔，沉孔的尺寸与孔位间距完全适配行业通用的安装标准，设计时不需要额外调整安装孔位就能直接替换同规格的市面标准件，安装时沉孔结构可以让固定螺栓的头部完全没入导轨本体表面，不会突出导轨面干涉滑块的正常滑行，也能避免螺栓头部积尘、被运动部件剐蹭的问题。导轨的滚道面采用对称式的圆弧沟槽设计，沟槽的曲率半径与配套滑块内的滚珠曲率完全匹配，这种设计可以让滚珠在滚道内的接触应力分布更均匀，不会出现局部应力集中导致的滚道点蚀问题，同时能承受垂直方向、水平侧向以及一定的倾覆力矩，哪怕滑台上的负载重心有小幅偏移，也能保证运动过程不卡滞、精度不丢失。导轨的端部做了小尺寸的倒角处理，这个细节设计在实际装配时作用很大，装配滑块的时候不需要刻意对准滚道位置，顺着倒角就能顺利把滑块套入导轨，不会因为硬怼导致滚道边缘被磕碰、滚珠脱落，能大幅降低现场装配的难度，减少装配过程中零件损坏的概率。从安装边界的尺寸来看，这款导轨的截面宽度为15毫米，导轨本体的高度适配同规格标准滑块的安装高度，安装时导轨底面需要与设备安装基准面完全贴合，基准面的平面度公差需要控制在每米0.02毫米以内，否则强行锁紧螺栓会导致导轨本体发生形变，直接影响滑块的运行顺畅度与运动精度；导轨的单根长度可以根据实际设备的行程需求裁切，

　　设计时需要注意在行程两端预留足够的限位空间，避免滑块滑出导轨端部造成设备故障，同时导轨侧面的定位基准边需要与设备安装台的定位凸台紧密贴合，保证导轨的直线度与设备的运动轴方向完全平行，减少运行过程中的摩擦阻力与磨损量。在实际应用中，这类导轨通常搭配同规格的滚珠滑块使用，根据负载的大小可以选择单滑块或者双滑块并联安装的形式，单滑块安装适合行程短、负载小、对倾覆力矩要求不高的场景，双滑块安装则可以大幅提升整体的承载能力与抗倾覆性能，适合行程较长、负载重心偏离导轨中心的工位；导轨的运行面在设计时预留了润滑脂的存储空间，日常维护时只需要定期通过滑块上的注油嘴补充润滑脂，就能保证滚珠与滚道之间的油膜完整，降低运行磨损，延长整体的使用寿命。

　　很多刚接触结构设计的工程师在选型这类导轨时，容易只看静态额定负载参数，忽略实际运行时的动态载荷与安装精度带来的影响，实际上15毫米规格的导轨虽然额定负载能满足多数小型设备的需求，但如果安装面平面度不足、导轨平行度偏差过大，哪怕负载远低于额定值，也会出现滑块运行卡顿、磨损加快、精度快速下降的问题，所以在三维建模阶段就需要把安装基准的公差要求、导轨的固定方式、滑块的连接尺寸都完全匹配到位，避免后续加工装配时出现干涉或者精度不达标的问题。另外这款导轨的本体材质采用高碳铬轴承钢，整体经过淬火硬化处理，滚道面的硬度达到HRC58-62，表面粗糙度控制在Ra0.8以内，既能保证长期运行的耐磨性能，也能减少滚珠滚动时的振动与噪音，在对运行噪音有要求的电子生产车间、实验室检测设备场景里，这种表面处理工艺的导轨能很好地满足使用需求，不会因为运行噪音过大影响作业环境。
