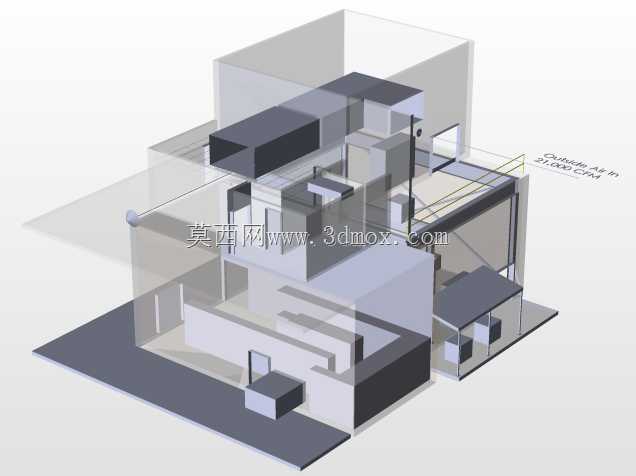

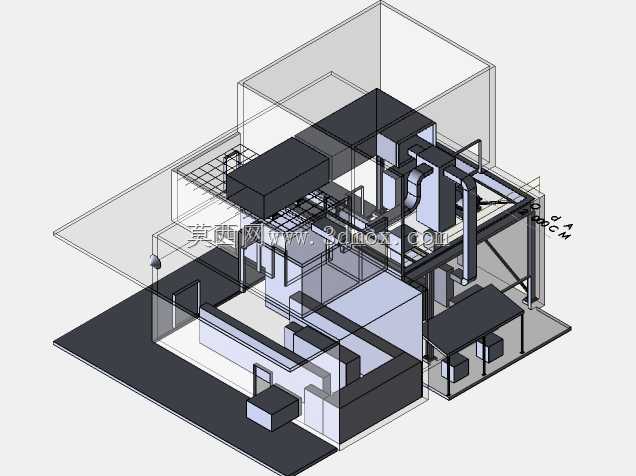

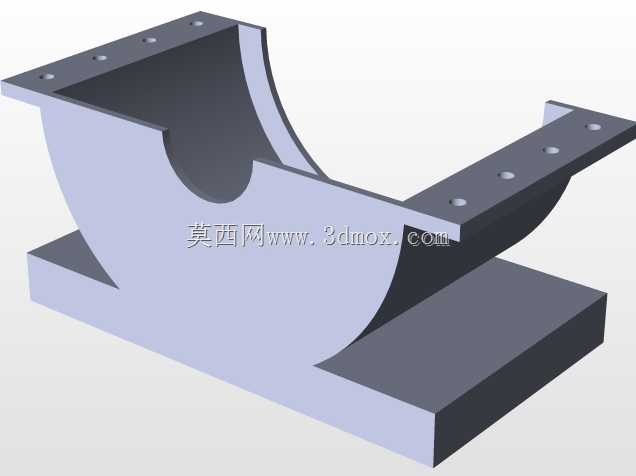

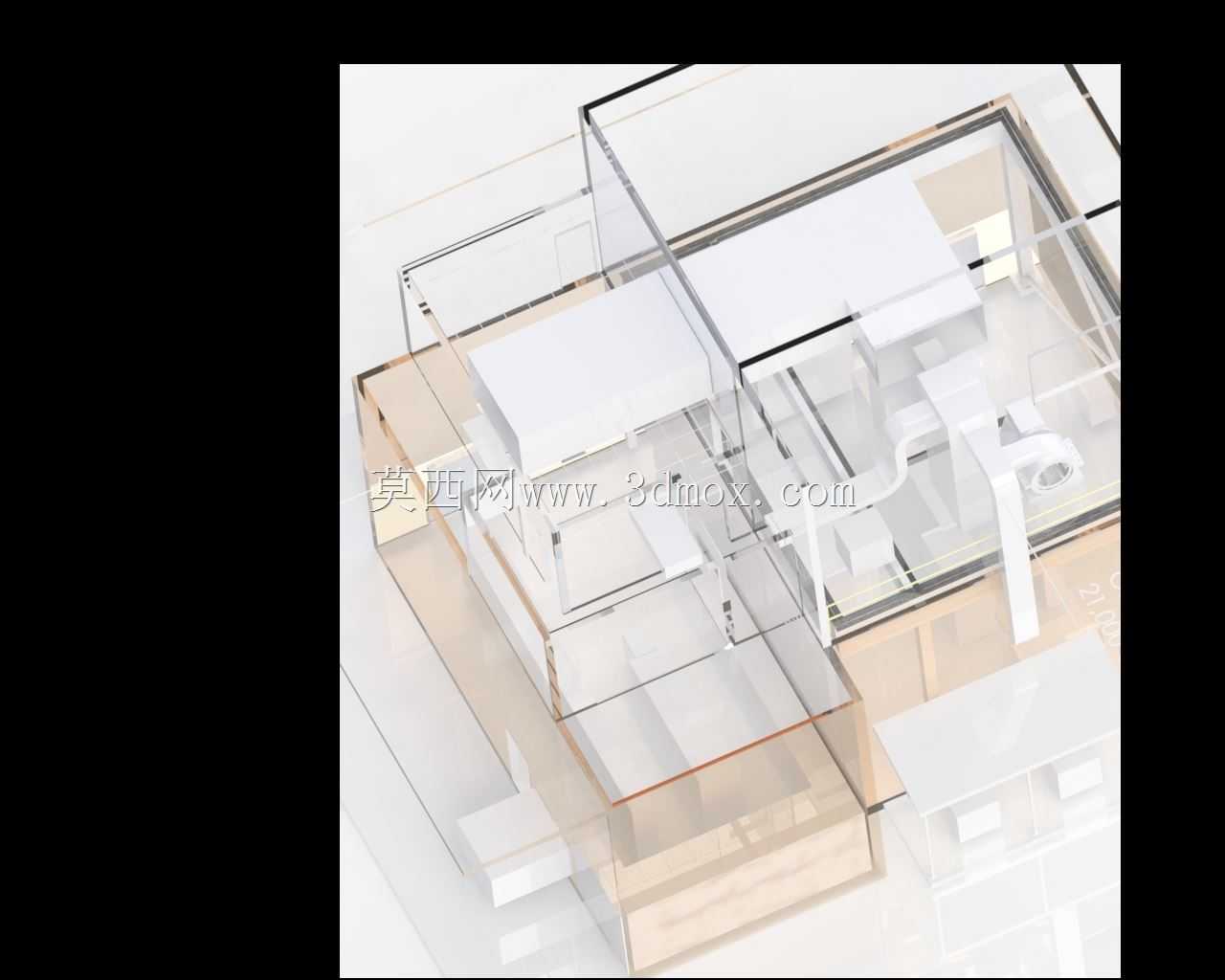

这套空气净化装置的结构设计,核心围绕控制室与电机控制中心这类封闭电气作业空间的实际工况展开,这类场所日常运行时,电气元件持续散热会带动空间内空气对流,同时外界带入的浮尘、设备运行产生的细微纤维、绝缘材料老化析出的微量颗粒物,会随着空气循环附着在电路板触点、接线端子、散热翅片表面,长期积累会引发接触不良、散热效率下降、绝缘阻值降低等隐患,严重时甚至会触发电气误动作或者过热故障,因此这类空间的空气净化不能照搬民用净化设备的设计逻辑,需要优先适配工业电气场所的特殊需求。从结构布局来看,装置采用模块化分层箱体设计,整体外框采用标准工业机柜适配的安装尺寸,可直接嵌入控制室侧墙预留的安装位,也可落地安装在电机控制中心的进风通道旁,安装边界预留了标准的法兰连接孔位,对接现有通风管路时不需要额外做非标转接,能大幅降低现场改造的施工量。箱体内部沿气流方向依次设置了初效过滤段、静电吸附段、高效过滤段以及均流出风段,初效过滤段采用可抽拉的板式滤网结构,主要拦截空气中粒径较大的浮尘、纤维碎屑,日常维护时不需要拆解整个箱体,直接抽出滤网清理或者更换即可,维护操作不会影响设备内部其他功能段的正常运行。静电吸附段针对电气场所特有的带电细微粉尘设计,可吸附穿过初效滤网的、粒径在0.1μm到10μm之间的带电颗粒物,避免这类颗粒物随气流进入电气柜内部附着在元件表面,该段的电极结构采用绝缘封装设计,不会产生臭氧外泄,也不会对周边电气设备的信号传输造成电磁干扰。

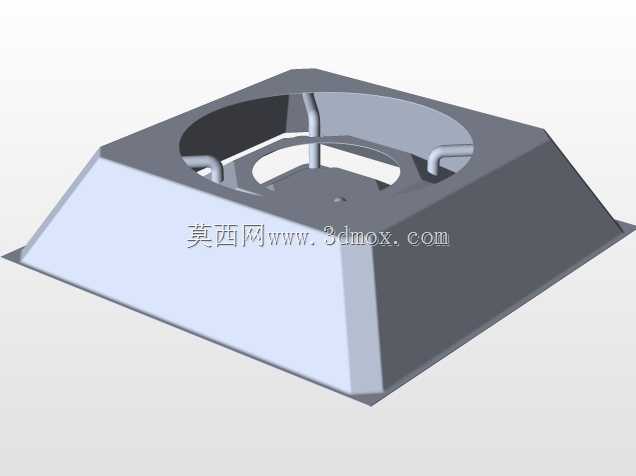

高效过滤段采用折叠式滤材结构,在有限的箱体空间内最大化过滤面积,降低气流通过时的风阻,保证送入室内的空气洁净度满足电气设备运行的环境要求,同时不会因为风阻过大导致通风系统负载升高。均流出风段设置了导流格栅,可调整出风方向,让净化后的空气沿控制室顶部或者设备散热通道方向均匀送出,避免直吹电气元件产生局部凝露,也能让整个空间的空气形成有序的循环流场,不存在净化死角。设计过程中充分考虑了工业现场的运维便利性,箱体的检修门设置在正面,开门角度可达180度,内部各功能段都设置了独立的固定卡扣,更换耗材时不需要借助专用工具即可完成拆装,同时箱体的密封结构采用耐老化的发泡密封胶条,在设备长期运行的振动工况下也不会出现漏风问题,
避免未经过滤的空气从缝隙处渗入室内。针对电机控制中心区域温度偏高的特点,装置的进风段预留了温度传感器安装位,可对接现场的温控系统,根据室内温度自动调整风机运行档位,在保证净化效果的同时兼顾通风散热的需求,不会因为加装净化装置影响原有空间的散热效率。箱体的外壳采用冷轧钢板喷塑处理,表面做了防静电涂层,避免运行过程中外壳表面积累静电吸附周边粉尘,同时涂层具备耐油污、耐擦拭的特性,适配工业现场的日常清洁需求。在安装尺寸的匹配上,装置的整体宽度、高度、深度都参考了标准工业通风设备的安装模数,不管是新建项目的配套安装,还是老旧控制室、电机控制中心的改造加装,都能快速适配现场的安装空间,不需要对原有建筑结构或者设备布局做大规模调整。

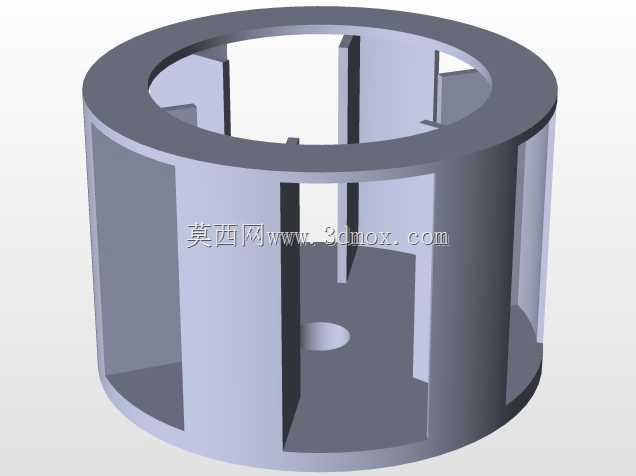

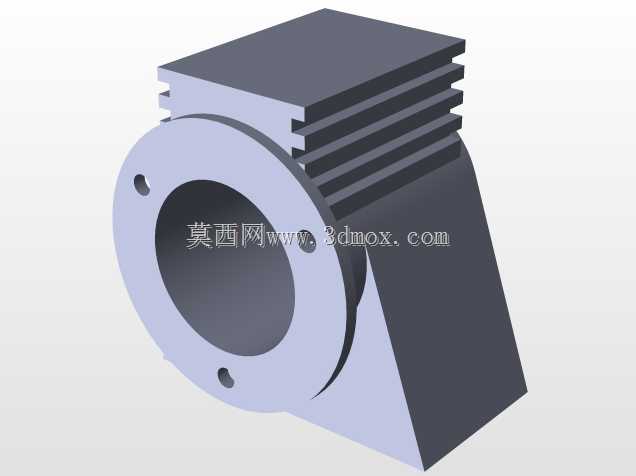

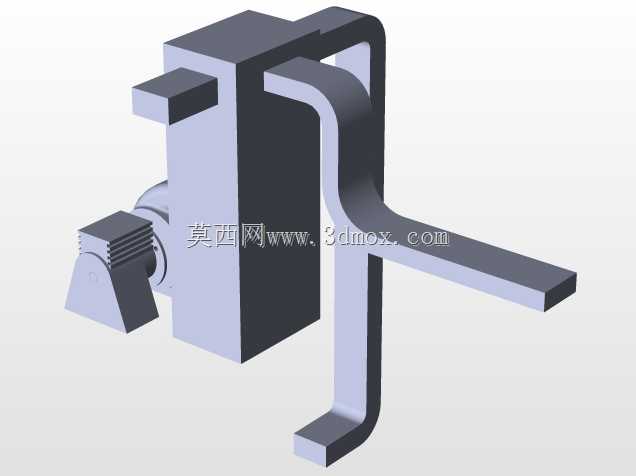

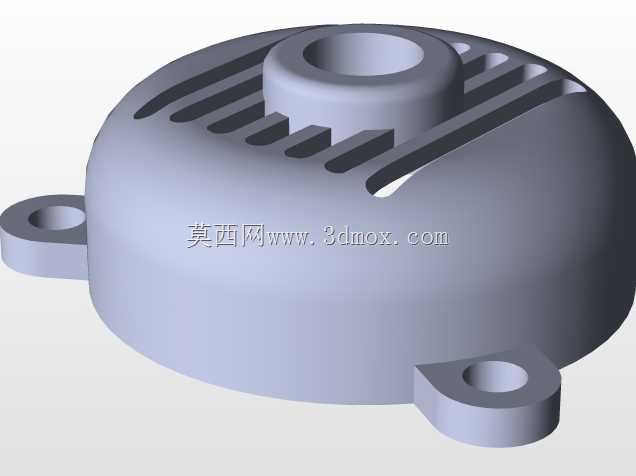

气流组织的设计上,装置采用下进上出的流道设计,进风口位置靠近地面,可有效吸入地面附近沉积的较重粉尘,出风口位置设置在箱体上部,净化后的空气从上部送出后,会沿空间顶部扩散后缓慢下沉,带动整个空间内的污浊空气向下流动,最终被进风口吸入形成完整的循环,这种流场设计不会在室内产生明显的吹风感,也不会让地面的粉尘被气流卷起造成二次污染。另外,装置的风机段采用低噪音离心风机,运行时的噪音值控制在工业场所允许的范围内,不会给控制室的值班人员造成噪音干扰,风机的减震结构采用橡胶减震垫与弹簧减震器组合的方式,可抵消风机运行产生的振动,避免振动通过安装结构传递到建筑墙体或者周边电气设备上。各功能段之间的连接采用卡扣式密封连接,既保证了连接位置的密封性,也方便后期拆解维护,滤材的选型上充分考虑了工业场所的粉尘浓度特点,初效滤网的容尘量比同风量民用设备高40%左右,可延长维护周期,减少日常运维的工作量。
