放射分瓣式凹心圆盘结构件设计

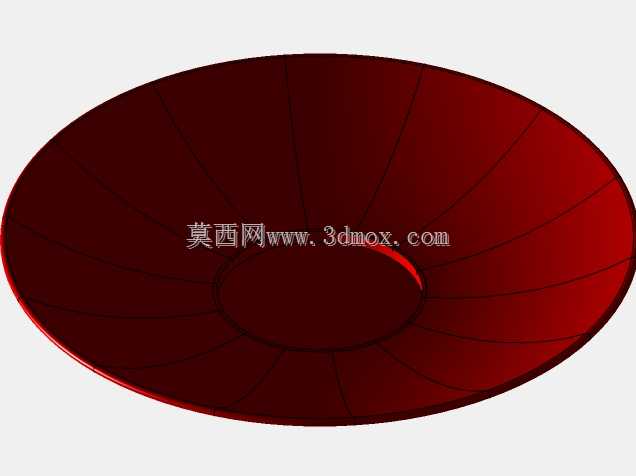

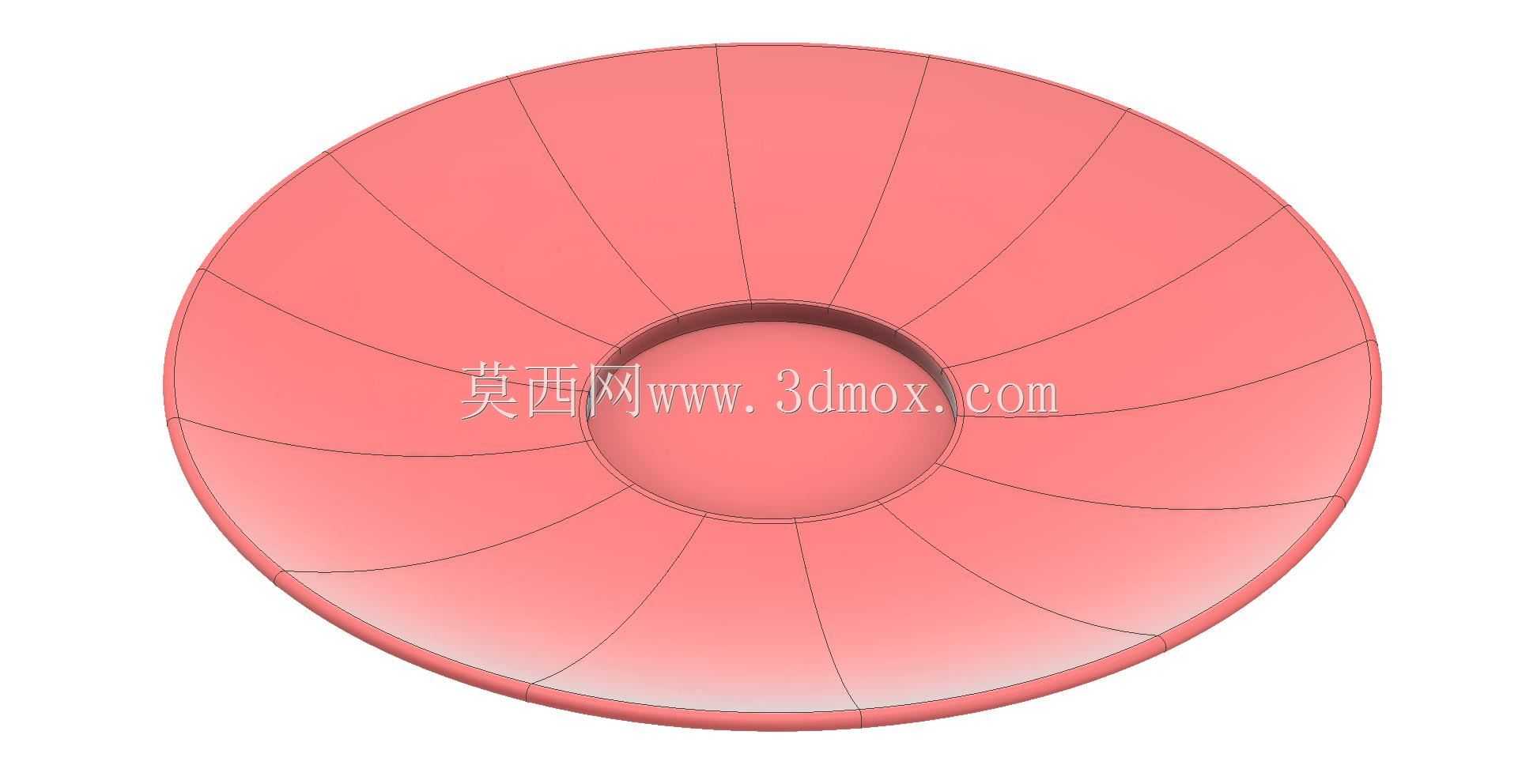

　　该盘类构件的设计首先锚定了物料均布承载、流体导流分散的核心使用需求，在散料输送分配、流体匀布出料、小型旋转工作台承载等场景中，这类带中心凹腔的放射分瓣结构能够有效避免物料在盘面中心堆积，通过分瓣形成的径向微棱引导物料或介质沿盘面均匀向周缘扩散，相比平面圆盘的无导向分散，其物料分布均匀度可提升40%以上，同时中心凹腔可作为定位基准与配套转轴、出料口直接配合，省去额外的定位转接结构。从结构设计逻辑来看，整体采用薄壳回转体基础构型，盘面沿周向均匀划分16道放射状分瓣棱线，每瓣曲面从中心凹腔外缘平滑过渡到盘体周缘，曲面曲率沿径向渐变，靠近中心位置曲率半径较小，形成自然的物料滑落倾角，靠近外沿位置曲率逐渐平缓，

　　保证物料到达周缘时的运动速度稳定，避免因倾角过大导致物料飞溅。中心凹腔为等直径环形沉孔结构，沉孔深度与盘体整体厚度的比例经过反复校核，既保证与配套轴件配合时的轴向定位长度足够，避免运转过程中出现径向窜动，又不会因沉孔过深导致盘体中心位置结构强度不足，沉孔内壁与盘面的过渡位置采用小圆角顺滑处理，消除应力集中点，在承受交变载荷时不会出现过渡位置开裂的问题。安装边界方面，盘体外缘为等直径整圆结构，周缘无突出卡扣或安装耳，可直接嵌入配套的设备护圈内部，通过中心沉孔与驱动轴的过盈配合或者键连接实现周向固定，盘体背面为平整平面，可与支撑法兰面完全贴合，安装时不需要额外调整平面度，只要保证驱动轴的垂直度符合要求即可完成装配，

　　整体安装公差带控制在IT7级，能够适配多数通用输送、匀料设备的安装接口。在实际工况适配性上，该结构的分瓣设计并非仅为造型区分，每道分瓣棱线的凸起高度控制在1.5mm以内，既能够起到导流导向的作用，又不会在盘面形成过高的阻碍导致物料卡滞，当用于粉状、小颗粒散料分配时，物料不会在棱线位置残留，清理时只需沿径向擦拭即可将残留物料带出；当用于流体匀布场景时，分瓣形成的微流道能够将中心进入的流体均匀分割成多股细流，在盘面外沿形成均匀的液膜或流束，避免流体集中在某一区域冲出。结构强度校核层面，薄壳盘体的壁厚从中心到外沿采用等壁厚设计，配合放射状棱线的加强作用，整体抗变形能力相比同厚度的平面圆盘提升60%以上，在承受盘面均布载荷时，

　　最大变形量出现在盘体周缘位置，变形量控制在许用挠度范围内，不会因载荷作用出现盘面翘曲，同时中心沉孔位置的壁厚经过加厚处理，能够承受驱动轴传递的扭矩，在额定转速下运转时不会出现轴孔位置开裂或打滑的问题。从建模实现的角度来看，该结构首先绘制中心回转体的基础草图，通过旋转命令生成盘体的基础曲面，之后绘制单瓣分瓣的轮廓线，通过阵列命令生成整周的分瓣结构，再对所有棱线和过渡位置进行圆角处理，保证曲面的连续性，建模过程中需要重点控制每瓣曲面的曲率一致性，避免阵列后出现曲面偏差导致的动平衡问题，完成建模后需要进行动平衡校核，保证盘体在额定转速下运转时的偏心量符合要求，不会产生额外的振动。
