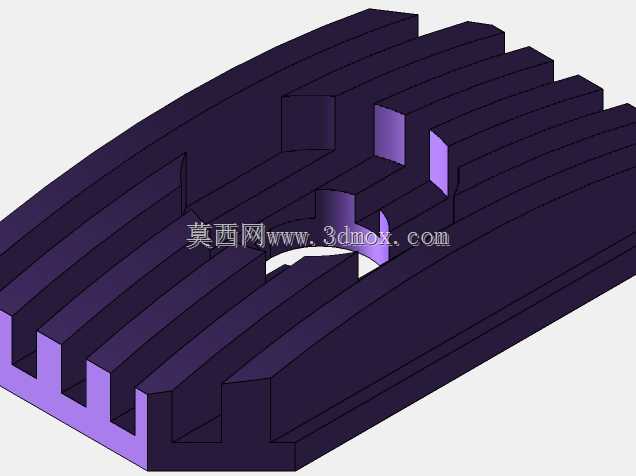

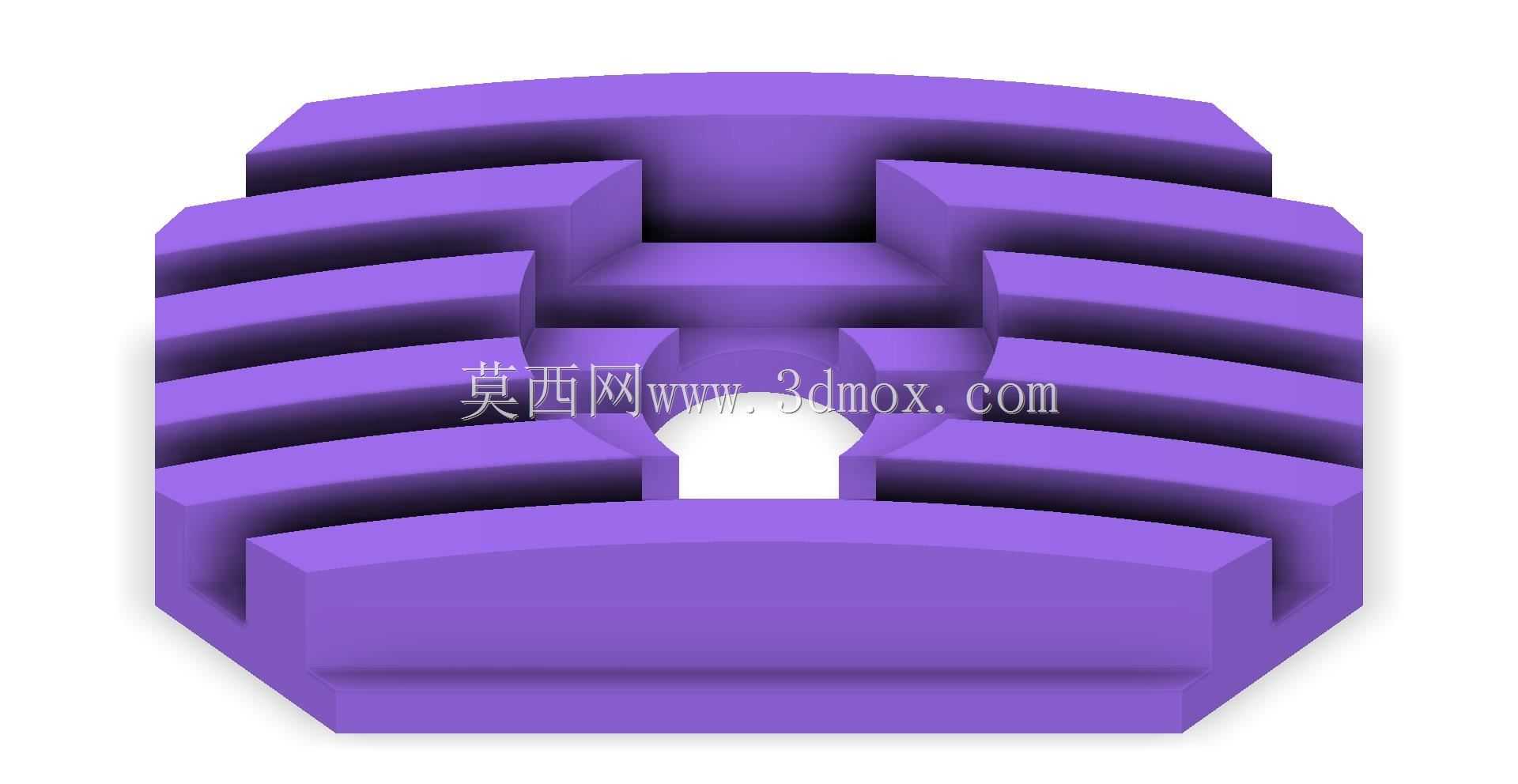

八边形带键槽层叠式散热基座结构

　　在中小功率机电传动、小型液压阀组安装以及紧凑型伺服驱动单元的配套结构中，这类带中心键槽的层叠式散热基座是十分常见的配套承载零件，很多一线装配调试的工程师在现场做部件适配时，经常会遇到安装空间局促、原有基座散热冗余不足、键位传动匹配度差的问题，这个结构的设计恰好针对这类现场痛点做了针对性优化。先从安装边界说起，该零件整体外轮廓采用切边八边形构型，相比同外接圆直径的圆形基座，八边形的平直切边能够在密集排布的阀岛、多轴驱动安装板上节省至少12%的侧向占用空间，相邻基座并排安装时不会出现圆弧面贴合的间隙浪费，平直边可以直接靠紧定位销做侧向限位，不需要额外加工定位凸台。中心位置的贯通键槽采用标准平键适配尺寸，槽口两侧做了0.2mm的倒角导向，

　　现场装配时不需要反复调整轴件对位，平键滑入后周向定位间隙控制在0.03mm以内，既能够保证传动过程中不出现周向窜动，又不会因为过盈量太大导致拆装时需要用拉马强行拆卸，日常维护更换密封件或者调整传动间隙时，普通内六角扳手配合铜锤就能完成拆装。层叠式的外环结构是这个零件的核心功能设计，每一层环形凸肋的厚度保持一致，肋片之间的凹槽深度经过热传导仿真校核，当基座下方贴合的功率器件持续发热时，热量会顺着基座本体传导到每一层凸肋上，相邻肋片之间的空气流通槽不会因为层叠排布出现气流死区，自然对流状态下的散热效率比同体积实心基座提升40%以上，如果配套安装位有侧向冷却风扫过，肋片之间的导风槽会形成稳定的层流通道，不会出现紊流导致的散热效率波动。

　　很多工程师在做小型传动单元的基座选型时，容易忽略基座本身的散热贡献，往往把散热压力全部附加到外置散热片上，实际上承载基座和发热源直接接触，本身的热传导效率直接决定了整体散热的下限，这个结构的层叠肋片和基座本体是一体化构型，没有拼接面的接触热阻，热量从安装面传导到最外层肋片的热阻比拼接式结构低60%。从实际应用场景来看，这类基座可以直接用在小型齿轮泵的安装承载位，泵体输出轴穿过中心键槽传递扭矩，泵体工作时产生的热量直接通过基座层叠结构散出，不需要额外在泵体侧面粘贴散热片；也可以用在紧凑型伺服电机的尾部安装座，电机尾轴的编码器保护罩可以直接固定在基座端面上，电机运行时的定子热量通过基座传导散出，

　　在密闭的小型设备舱内也能保持稳定的工作温度。设计过程中特意将肋片的外边缘做了小角度倒角，没有尖锐的直角边，现场装配时不会划伤操作人员的手套或者线缆表皮，八边形的每个平直面上都预留了标准安装孔位，不管是正面贴装到设备面板上，还是侧面固定到型材支架上，都能找到对应的安装孔位，不需要二次钻孔加工。零件的轴向尺寸经过紧凑化设计，整体厚度控制在满足结构强度的最小值，在保证键槽侧壁承压强度满足额定扭矩传递要求的前提下，尽可能压缩轴向占用空间，适合用在安装轴向空间紧张的小型自动化设备内部，比如桌面型点胶机的传动基座、小型分拣线的驱动轮安装座、实验室小型搅拌装置的电机承载座这类场景。很多现场调试的场景里，原有设备的基座因为散热不足导致密封件过早老化，或者键槽配合间隙过大导致传动精度下降，更换这类一体化层叠散热基座后，不需要改动原有设备的安装孔位，八边形的轮廓适配性强，只需要匹配对应尺寸的平键就能完成替换，日常维护的成本也更低，肋片之间的凹槽用普通压缩空气就能吹走积尘，不需要拆解零件做深度清洁。
