工厂除尘系统风管流场仿真结构设计

项目分类:除尘设备 发布时间:2022-01-13 ID:497026
  • 工厂除尘系统风管流场仿真结构设计
  • 工厂除尘系统风管流场仿真结构设计
  • 工厂除尘系统风管流场仿真结构设计

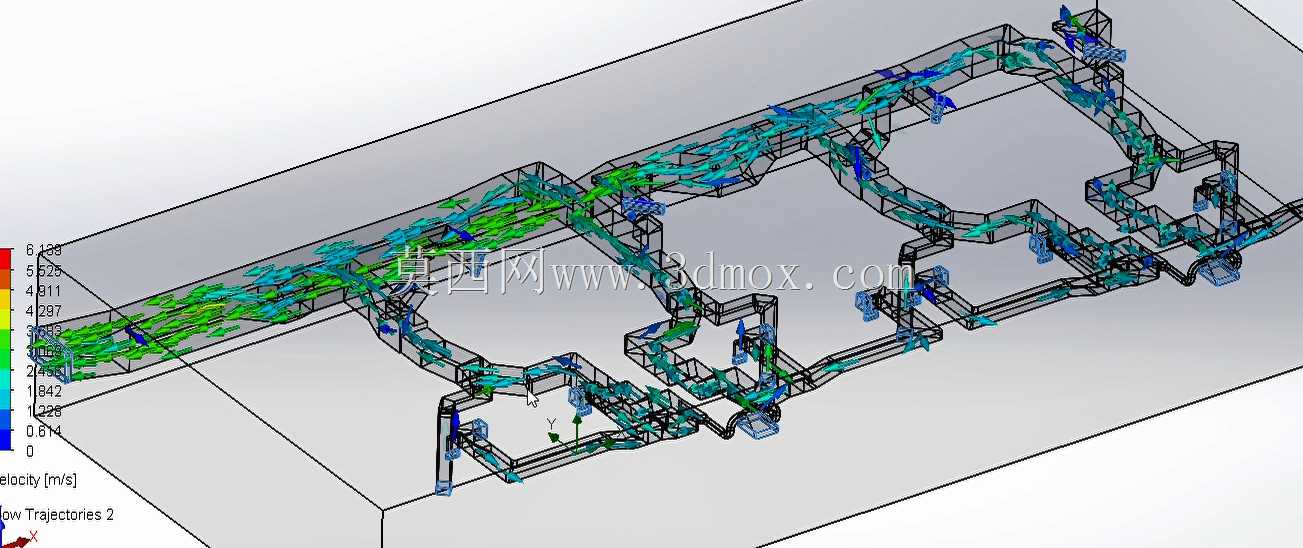

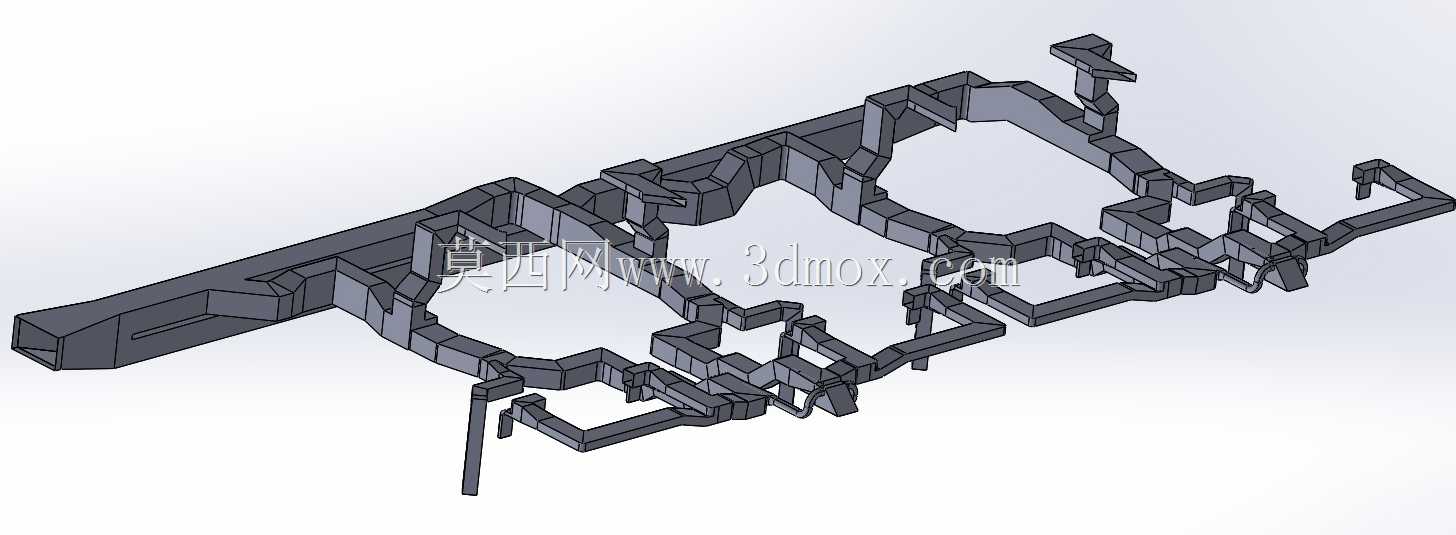

  这套除尘装置的三维结构,核心围绕工厂多工位产尘点的集中收尘需求搭建,在做结构排布前,首先要匹配车间内焊接、打磨、物料输送等不同产尘点位的空间位置,避免风管走向与车间现有行吊、工艺管线、设备操作通道产生干涉。从流场仿真的轨迹结果能看出,整个管网的变径、弯头、三通位置都做了针对性的曲率优化,没有采用直角直连的粗放设计,目的是降低风管内的局部阻力损失,避免含尘气流在拐角处形成涡流造成粉尘沉积,长期运行下减少管道堵灰的概率。

  实际应用场景中,这类除尘管网需要对接车间内分散的产尘设备,每个支管的接口位置都预留了标准法兰连接边界,方便后期根据工位调整增减收尘罩,不需要对主管道做大规模切割改动。主管道的流速控制在合理区间,从仿真的速度云图分布能看到,不同管段的流速梯度做了匹配,靠近风机端的管段流速适当提升,远端支管流速满足粉尘携带要求,避免大颗粒粉尘在管内沉降堆积,减少日常运维的清灰工作量。

  设计过程中,首先核算了所有接入工位的总排风量,再根据风量分配确定各段风管的截面尺寸,主风管沿着车间立柱侧方排布,安装高度控制在车间净空要求以上,不会影响下方物料转运和人员通行。支管从主风管斜向接出到各个产尘点,接口处采用顺气流方向的斜接结构,减少气流对冲带来的阻力损失。整个管网的支撑吊架间距根据风管截面尺寸、壁厚做了对应设置,避免长距离风管运行时产生振动异响,同时在容易积灰的管段下部预留了清灰口,不需要拆解管道就能完成定期积灰清理。

  从安装边界来看,整套装置的主风管走向避开了车间的消防管线、电力桥架,与高温工艺管道保持足够的安全间距,防止管道受热变形影响密封性能。风机对接端做了软连接过渡,减少风机运行振动传递到管网造成的结构疲劳。流场仿真阶段就对不同支管的风量分配做了预调整,通过优化三通处的导流结构,让各个工位的收尘风量达到设计值,不会出现远端工位吸力不足、近端工位风量过剩的问题,保证每个产尘点的粉尘都能被有效捕集,不会扩散到车间作业区域。

  这套结构设计没有采用冗余的异形构件,所有风管段都采用标准模数的板材拼接,加工时可以直接按图下料卷制,减少现场非标加工的工作量,安装时可以按管段编号逐段拼接,降低现场安装的难度。管网的整体阻力经过仿真校核,匹配对应风压的除尘风机就能满足运行要求,不需要额外加大风机功率造成能耗浪费。对于产尘工位集中的机加工、焊接车间来说,这种经过流场优化的除尘管网,比现场随意拼接的管道系统收尘效率更高,长期运行的维护成本更低,也能更好地满足车间职业卫生的粉尘控制要求。
