爪式刚性联轴器传动连接结构件

　　在各类中小扭矩传动的工业场景里，这类爪式刚性连接结构的应用覆盖范围极广，从轻工输送线的动力端衔接，到小型机床进给轴的扭矩传递，再到自动化设备中伺服电机与执行端的刚性对接，都能见到这类结构的身影。它的核心作用是在两根同轴布置的传动轴之间，实现无相对滑动的刚性扭矩传递，相比挠性联轴器，它不存在弹性元件的形变滞后，传动精度更高，适合对传动同步性有要求、且两轴安装对中精度能得到保证的工况。

　　从结构设计逻辑来看，这类爪式结构的连接端采用多爪啮合的形式，端面均匀分布的凸爪与配套另一半的凹槽完全嵌合，啮合面在扭矩传递过程中均匀受力，避免了单键连接容易出现的应力集中问题。带圆柱轴段的一侧是主动端或从动端的安装位，轴段内部可加工键槽或采用过盈配合的方式与传动轴固定，轴段的外径、长度都需要匹配对应安装轴的尺寸边界，安装时要保证轴段插入安装座后，爪式啮合面的贴合间隙控制在0.02mm到0.05mm之间，既不能因为间隙过大导致传动冲击，也不能因为间隙过小造成安装卡滞、端面磨损加剧。

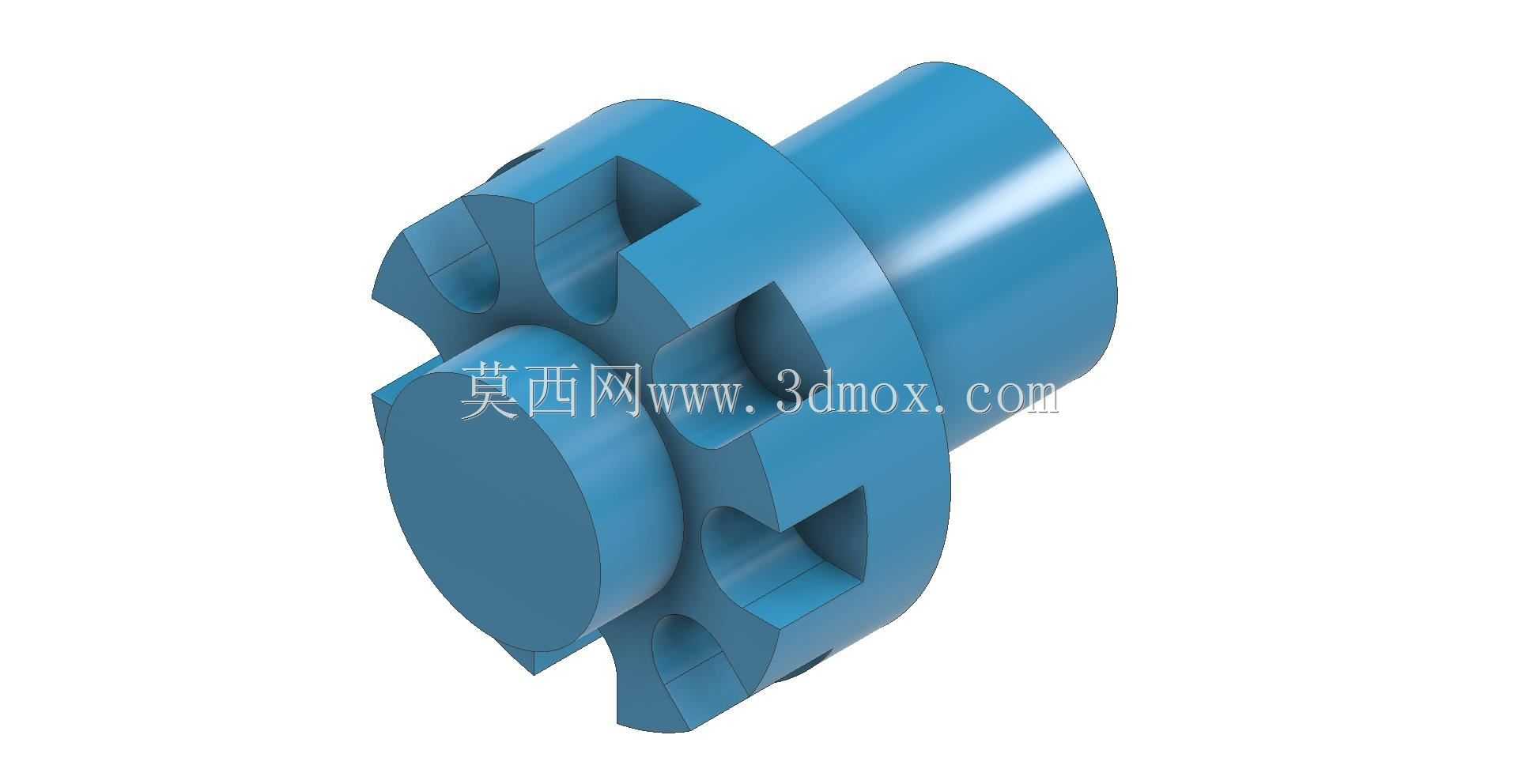

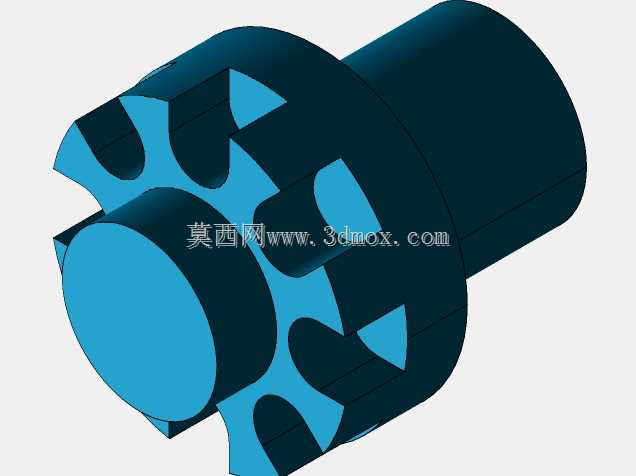

　　设计这类结构时，首先要核算传递额定扭矩下每个爪面的接触应力，凸爪的数量通常根据传递扭矩的大小选择3到6个，图中结构采用六爪布局，每个爪的受力面做了圆弧过渡处理，避免根部应力集中导致的断裂失效。整个零件的材质通常选用45号钢调质处理，部分有耐腐蚀需求的场景也会选用304不锈钢加工，毛坯采用模锻成型后再进行机加工，啮合爪的工作面需要精铣保证平面度，轴段的外圆需要磨削处理保证与安装孔的配合精度。

　　实际安装过程中，要先确认两轴的同轴度误差不超过0.03mm，径向跳动量控制在允许范围内，否则刚性连接的状态下，轴系运转时会产生额外的交变弯矩，轻则加剧轴承磨损，重则导致轴段或爪部断裂。这类结构不适合两轴存在较大偏角或径向偏移的工况，一旦安装对中不到位，运转过程中的振动和噪音会明显上升，零件的使用寿命也会大幅缩短。在日常维护中，只需要定期检查啮合面的磨损情况，若爪面出现明显的压痕或崩边，就需要及时更换，避免失效后导致整条传动链停机。

　　从尺寸边界来看，这类联轴器的最大外径通常根据传递扭矩匹配，轴段的长度要保证与传动轴的配合长度不小于轴径的1.2倍，才能提供足够的抱紧力或键连接强度，爪部的轴向啮合深度一般为外径的1/5到1/4，过浅会导致啮合面接触面积不足，过深则会增加安装拆卸的难度。整个零件的所有加工棱边都做了0.5mm的倒角处理，既避免安装时割伤操作人员，也能去除机加工产生的毛刺，保证装配时各配合面能完全贴合。在三维建模过程中，这类零件需要重点关注爪部的均匀分布角度，每个凸爪的分度误差不能超过0.1度，否则装配时会出现个别爪先接触、受力不均的问题，轴段与爪盘的同轴度是建模和加工的核心公差要求，直接决定了零件安装后的运转平稳性。
