红色杠杆式机械连接支撑构件

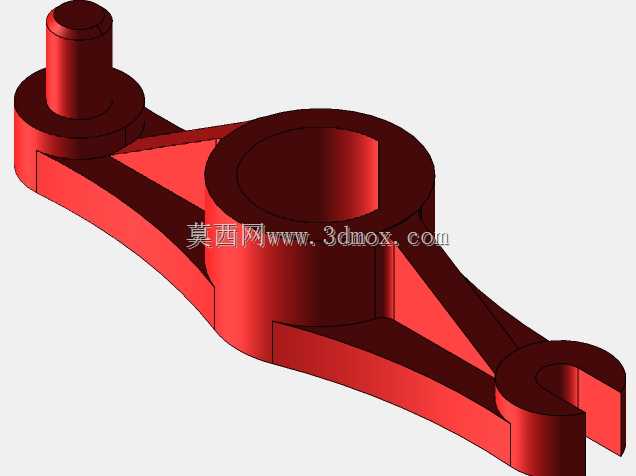

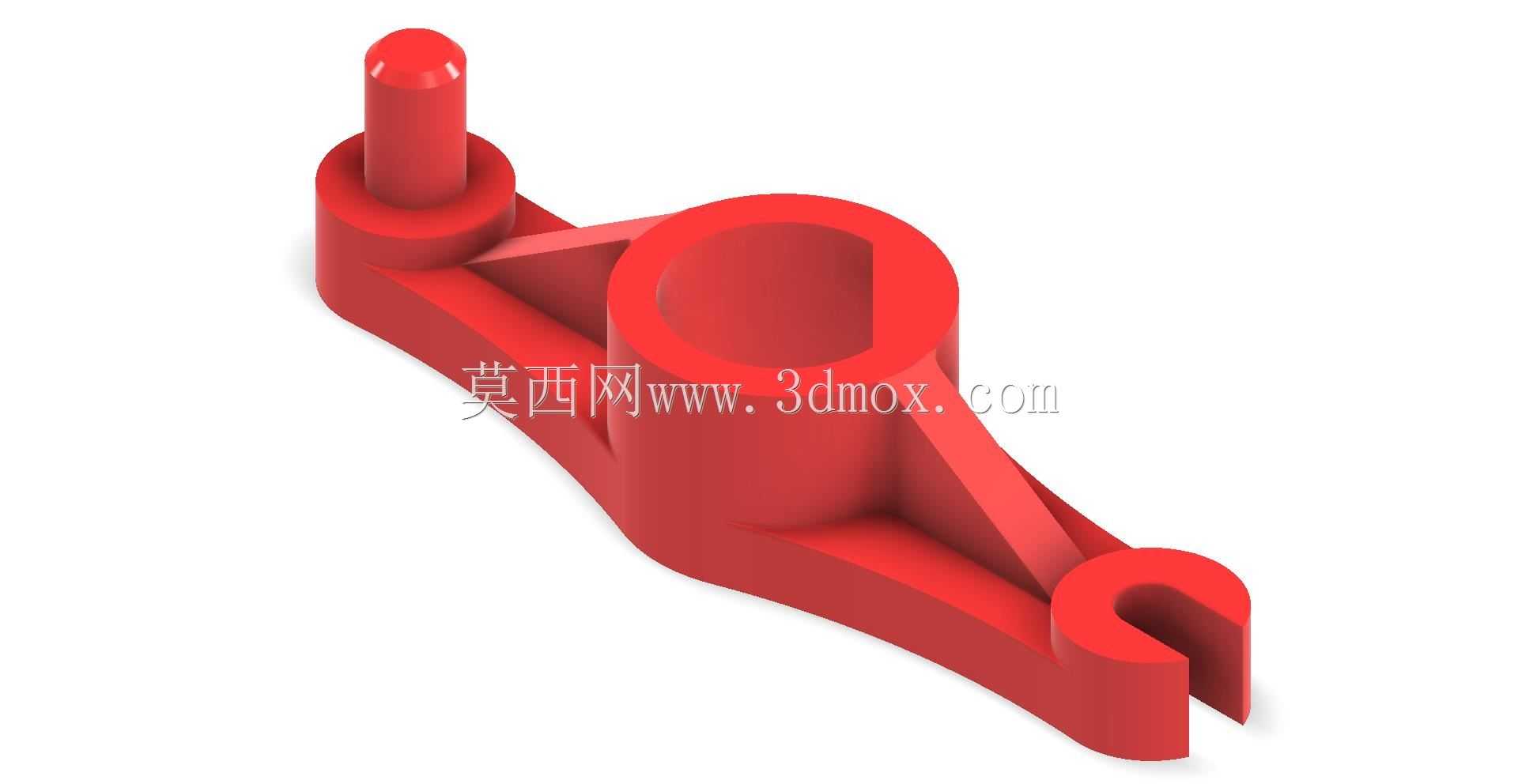

　　这类带多安装位的异形杠杆支撑件，常见于轻工自动化输送线的侧边定位模组、小型农用机具的操纵联动机构，以及部分台式加工设备的行程触发联动单元中，核心作用是在有限的安装空间内，同时完成转轴铰接、杆件联动、定位支撑三个功能，减少零散零件的装配数量，压缩机构整体的占用空间。从结构细节来看，构件中部的大尺寸通孔是核心铰接位，孔壁做了等厚设计，装配时会穿入销轴作为整个构件的摆动支点，孔的上下端面预留了平垫片的安装间隙，避免长期摆动磨损构件本体，也方便调整铰接的预紧阻尼。构件一端的圆柱凸台是定位柱安装位，凸台根部做了圆角过渡，避免应力集中导致凸台受侧向力断裂，这个位置通常会套入尼龙缓冲套，用来和设备上的行程挡块接触，传递触发信号或者硬限位，

　　凸台的高度刚好匹配常规缓冲套的安装长度，不会出现缓冲套脱出或者行程不足的问题。另一端的开口叉形结构是联动杆件的连接位，开口的宽度匹配常用的小直径连杆端部尺寸，叉口的两个端面做了平行度公差控制，装配时穿入小销轴即可和联动杆完成铰接，不需要额外加工连接座。构件本体的加强筋设计顺着受力方向布置，从中间铰接孔的外壁分别延伸到两端的连接位，筋板的厚度和本体壁厚保持一致，既不会因为筋板过厚导致注塑或者铸造时出现缩孔缺陷，也能在构件承受摆动扭矩时提供足够的刚性，避免长期受力出现形变偏移。在实际安装场景中，这类构件的安装边界需要重点考量：中间铰接孔的中心到定位柱端面的距离、到叉形结构铰接中心的距离，决定了整个联动机构的行程传动比，

　　设计时已经按照常用的1:1.2传动比做了尺寸匹配，适配多数小行程联动的需求；构件整体的厚度控制在常规安装槽的宽度范围内，装配时不会和周边的机架、其他运动构件发生干涉，底部的平面是安装基准面，装配时贴紧铰接座的安装平面即可保证摆动的平面度，不需要额外做找平调整。从设计思路上看，这类构件摒弃了传统分体式铰接座加连杆的组合结构，把多个功能集成在单个零件上，减少了装配时的累计误差，也降低了多个铰接点带来的虚位问题，零件本身的结构对称度做了合理控制，除了两端的功能位差异，整体壁厚均匀，不管是采用工程塑料注塑加工，还是采用铸钢、铝合金压铸加工，都能获得稳定的成型质量，不需要额外做复杂的工艺补正。在设备实际运行过程中，

　　这个构件会随着联动机构做往复摆动，摆动角度通常在0到35度之间，受力方向主要沿着筋板的延伸方向，因此筋板的布置刚好顺着主受力路径，能把两端的受力直接传递到中间的铰接支点，不会出现局部应力过大的问题；构件表面没有多余的凸起或者凹槽，运动过程中不会勾挂周边的管线或者其他零件，日常维护时只需要定期给铰接点加注润滑脂即可，不需要做额外的保养。对于结构设计从业者来说，这类集成式杠杆构件的设计逻辑很有参考价值，在有限的安装空间内，通过合理的筋板布置和功能位整合，用单个零件替代多个零散零件，既能降低装配难度，也能提升机构的整体可靠性，尤其是在小型自动化设备的紧凑布局中，这种设计思路能有效压缩机构的整体体积，给其他功能组件留出更多安装空间。建模过程中需要重点关注各个铰接位的同轴度公差，以及安装基准面的平面度控制，还有各个功能位之间的位置尺寸精度，这些参数直接决定了装配后机构的运动顺畅度和行程精度，比如中间铰接孔和叉形结构销轴孔的中心距如果偏差超过0.1mm，就会导致联动过程中出现卡滞或者行程不足的问题，定位柱和中间铰接孔的垂直度如果超差，会导致缓冲套和挡块接触时出现偏磨，缩短缓冲件的使用寿命。
