轻量化弧形双法兰连接支架结构设计

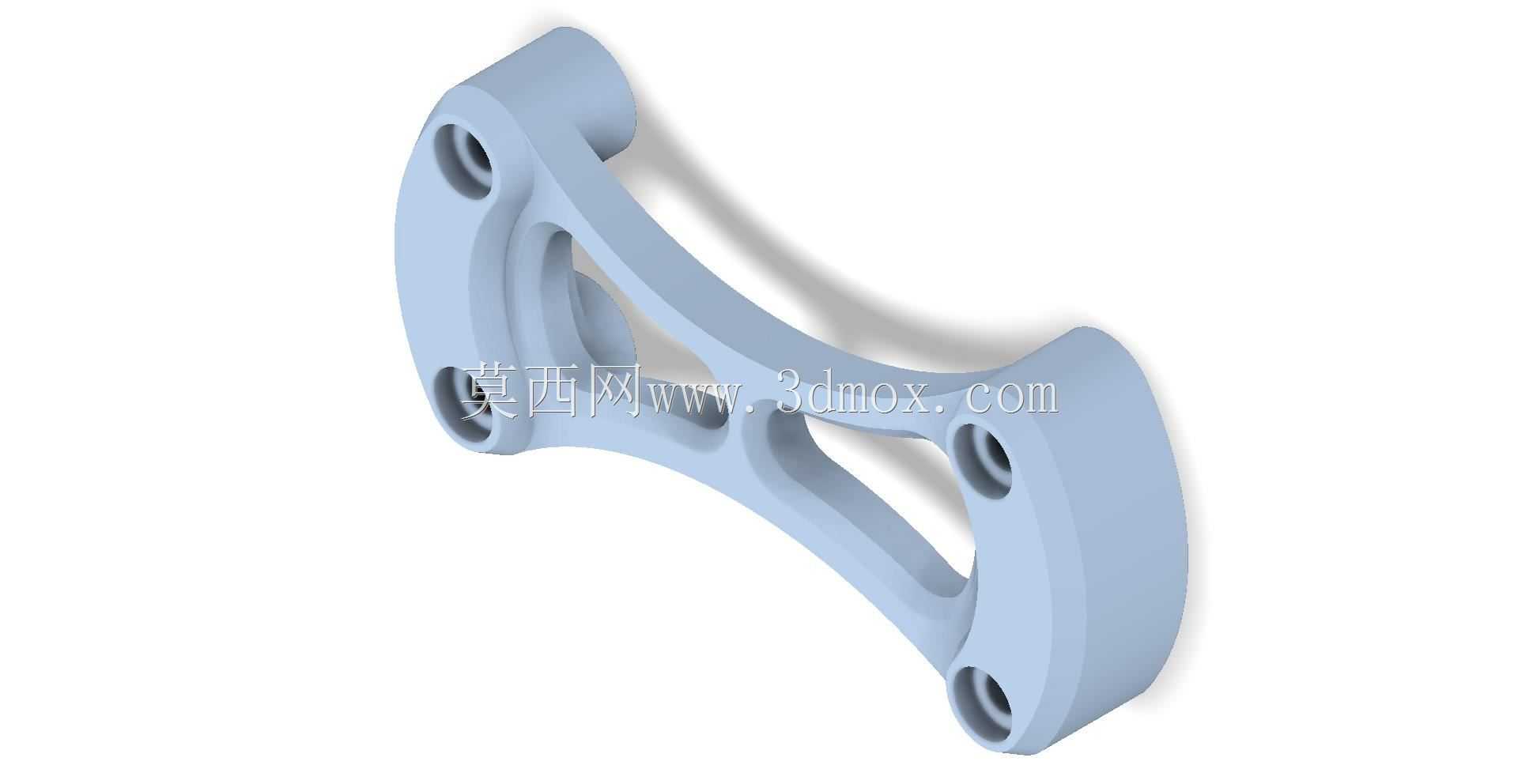

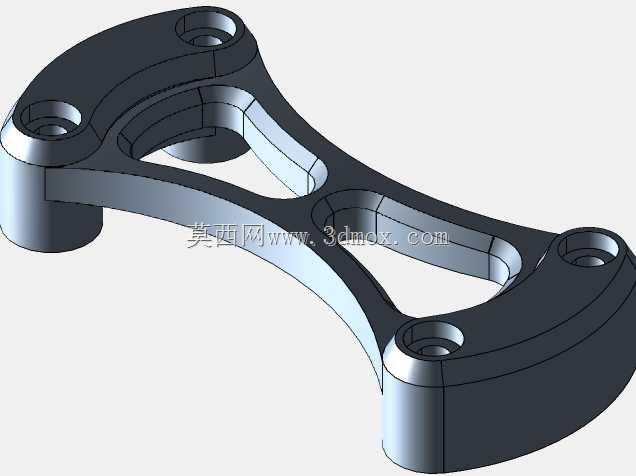

　　在各类机电设备、传动组件以及工装夹具的装配体系中，这类弧形双法兰连接支架是承担跨距定位、载荷传递的核心支撑构件，常被用于两个平行安装面之间的刚性连接场景，比如小型动力单元的壳体对接、输送线侧边导向组件的固定、检测设备中传感模块的安装支撑，甚至部分民用五金、户外设施的结构衔接位置也能见到同类结构的应用。不同于常规直条形的连接支架，这款构件采用了弧形过渡的主体梁结构，在设计之初就充分考虑了安装空间的避让需求——当两个待连接的安装面之间存在凸起的管线、运动部件或者不规则结构时，弧形的梁身可以自然绕开干涉区域，不需要额外对周边部件做切割或者移位调整，大幅降低了现场装配的适配难度。从结构细节来看，两端的法兰盘采用了等厚的圆盘式设计，

　　每个法兰盘上均匀布置了三个安装通孔，孔位的分布角度经过反复校核，既能保证螺栓锁紧时的受力均匀，避免单侧应力集中导致的法兰盘变形，也能适配市面上绝大多数标准规格的内六角螺栓或者六角头螺栓的安装空间，不需要特制紧固件就能完成装配。主体梁部分没有采用实心的矩形截面设计，而是在梁身内部做了对称的镂空减重槽，这种设计不是单纯为了减少材料用量，而是通过拓扑优化的思路，在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身的重量，对于有动态运动需求的设备场景，比如机械臂末端的附属支架、往复移动的工作台连接件，更低的自重意味着更小的运动惯量，能够有效提升设备运行的响应速度，降低驱动单元的负载损耗。在安装边界的尺寸控制上，

　　两端法兰盘的端面平面度要求控制在0.05mm以内，保证和被连接件安装面贴合时不会出现间隙，避免长期受载后出现连接松动；法兰盘上安装孔的中心距公差严格控制在±0.02mm，确保和配套部件的孔位能够精准对齐，不会出现螺栓强行穿入导致的装配内应力。梁身的弧形曲率是根据常见的120mm到180mm跨距连接场景优化的，当两个安装面的中心距在这个区间内时，支架的弧形梁身最低点和安装基准面之间能够留出至少30mm的避让空间，足够穿过常规直径的气管、电缆或者小型润滑管路。从受力特性上分析，这款支架的载荷传递路径经过了专门优化，法兰盘受到的螺栓预紧力和外部载荷会沿着梁身的两侧弧形筋条平滑传递到另一端，不会在梁身的转角位置出现应力突变，

　　镂空槽的边缘全部做了R3以上的圆角过渡，避免机加工或者长期受载时出现应力裂纹。表面没有多余的装饰结构，所有的棱边都做了倒角处理，既可以避免安装过程中划伤操作人员，也能减少喷涂或者阳极氧化处理时的积液问题。在实际选型应用时，这类支架可以根据使用场景的载荷需求选择不同的加工材料，常规轻载场景下可以采用6061铝合金加工，通过硬质阳极氧化提升表面耐磨性；如果是重载、有冲击载荷的场景，可以更换为45号钢或者不锈钢材质，通过调质处理提升整体的强度韧性，不需要修改整体的结构尺寸就能适配不同的工况需求。不同于定制化的焊接支架，这种一体化成型的支架结构没有焊接变形的问题，安装后的位置精度一致性更好，适合批量装配的生产线设备使用，不需要每个支架都做单独的尺寸调校，能够有效缩短设备的装配周期。
