透明玻璃连接基座结构三维设计

　　日常做设备配套的透明结构件设计时，这类带法兰边的柱状玻璃构件是很常见的选型对象，我之前在做实验室流体观测装置、小型光学实验台的配套结构时，就多次用到同类型的玻璃成型件。先从实际应用场景说，这类构件最常出现在需要可视化观测的流体通路里，比如小型实验装置的流体观测段、光学设备的导光支撑座、日化产品包装的透明连接基座，甚至部分医用耗材的透明通路结构也会采用近似构型，核心是利用玻璃材质的高透光性、化学稳定性，同时兼顾结构连接的可靠性。

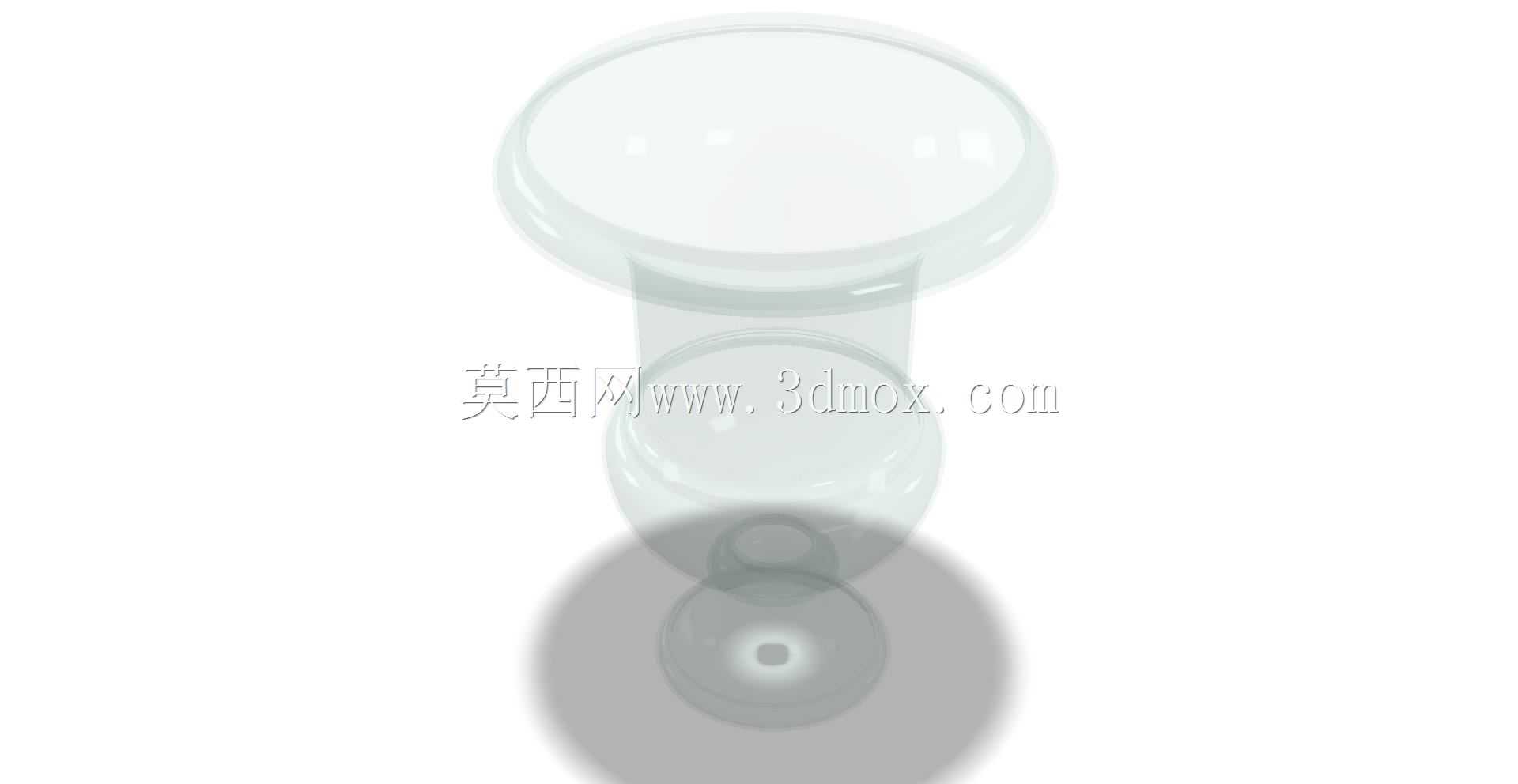

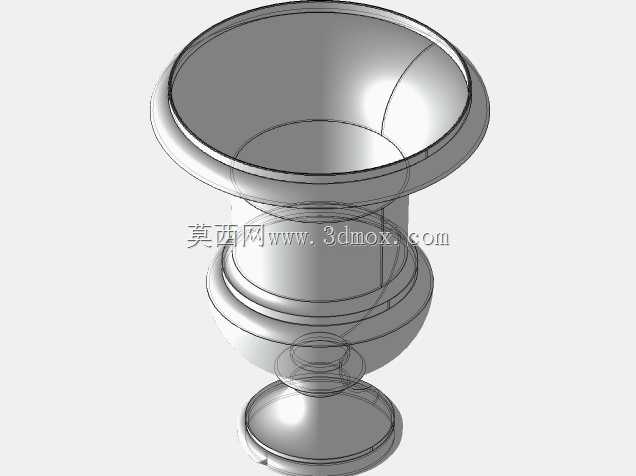

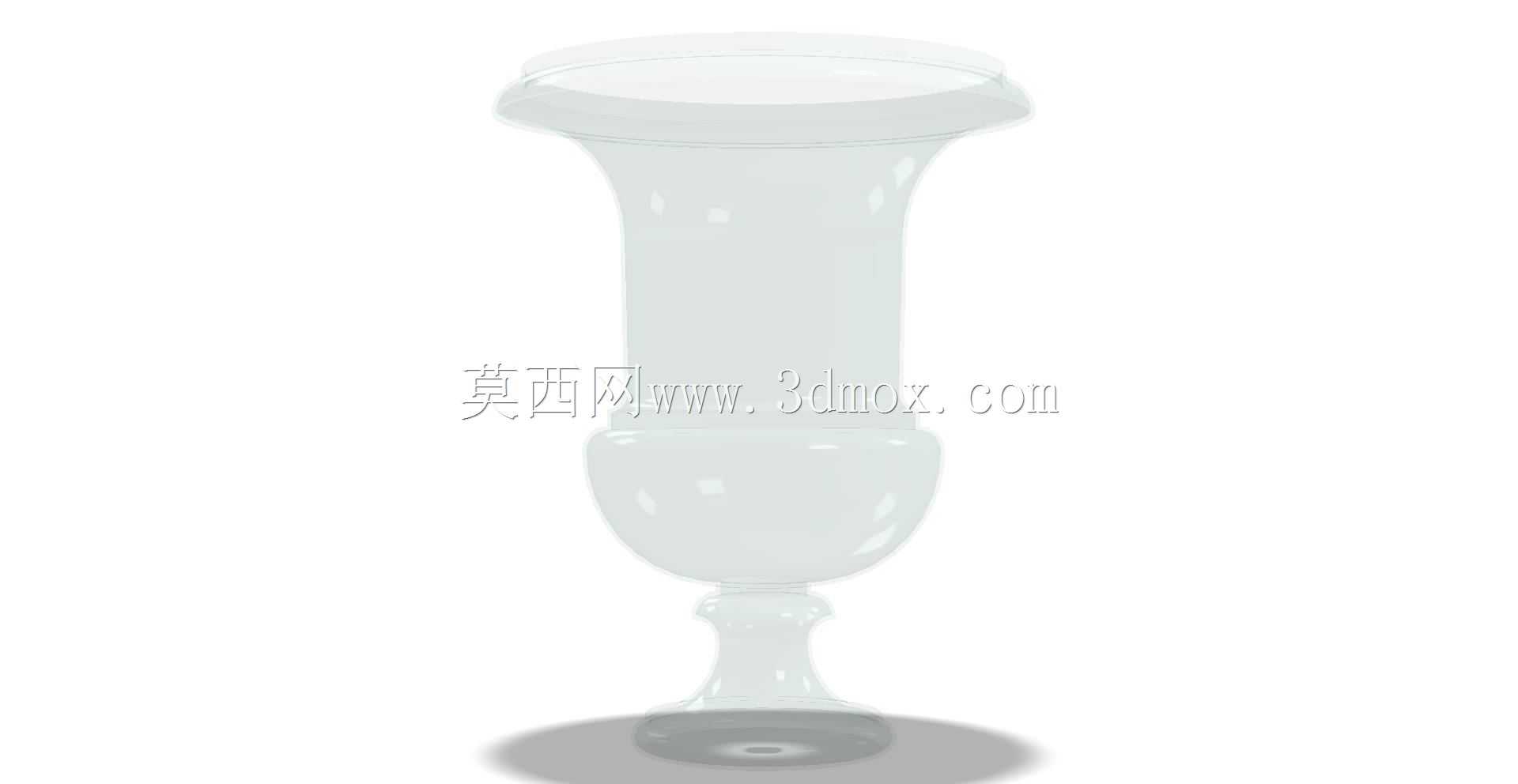

　　从功能特性上拆解，这个构件顶部的宽边法兰是核心的安装定位结构，法兰边做了圆弧过渡处理，没有尖锐棱角，一方面是玻璃成型时的工艺要求，避免应力集中导致的开裂，另一方面安装时可以配合密封圈实现端面密封，不管是端面压合密封还是径向密封，这个宽边都能提供足够的压紧受力面，不会因为局部压强过大导致玻璃碎裂。中间的柱状段是主体功能区，做了等径的光滑内壁设计，没有多余的凸起或者凹槽，不管是作为流体通路还是光学导光通道，光滑内壁都能减少流体阻力或者光线的漫反射损耗，我之前做流体观测段的时候，特意要求内壁粗糙度控制在Ra0.8以下，就是为了避免挂壁影响观测效果，这个模型的内壁处理是符合这类使用要求的。底部的收窄段是对接结构，做了阶梯式的直径收窄，这个设计是为了和下游的管路或者安装座实现插接配合，收窄段的端面做了平切处理，对接时可以保证端面贴合度，不会出现偏斜导致的泄漏或者光轴偏移。

　　说下设计思路的考量，做这类玻璃构件的三维建模时，首先要规避的就是直角结构，所有的转角位置都要做不小于R1的圆角过渡，因为玻璃属于脆性材料，直角位置的应力集中系数是圆角位置的3倍以上，成型和使用过程中很容易从直角位置萌生裂纹。其次是壁厚的均匀性，整个构件的壁厚要控制在均匀偏差不超过0.5mm的范围内，不管是吹制还是模压成型的玻璃件，壁厚不均会导致冷却过程中内应力不一致，后期使用时遇到温度变化很容易炸裂，这个模型的壁厚从法兰到柱体再到底部收窄段，都是保持了一致的厚度，这点是符合玻璃件设计规范的。然后是安装边界的预留，顶部法兰的外径要比中间柱体大出至少2倍壁厚的尺寸，这样安装时压盖的压力可以完全作用在法兰端面上，不会压到柱体部分导致柱体受力碎裂，我之前有个项目就是法兰边留的宽度不够，安装时压盖压到了柱体和法兰的过渡位置，打压测试的时候连续碎了三个件，后来把法兰边加宽了3mm就解决了问题。

　　再讲外形尺寸和安装边界的实际适配，这类构件的安装通常是采用上端压盖压紧、下端插接定位的方式，所以建模时要明确几个关键尺寸：法兰的外径和厚度，这两个尺寸决定了压盖的内孔和沉台尺寸，压盖内孔要比柱体外径大0.2-0.3mm，避免和柱体发生硬接触，沉台的深度要比法兰厚度小0.2mm，这样压紧时可以给密封圈预留压缩量；中间柱体的长度要根据安装空间的通路长度确定，要注意柱体不能和安装腔的内壁发生接触，预留至少1mm的间隙，避免安装时的硬磕碰；底部收窄段的外径要和对接的接口内径做间隙配合，间隙控制在0.1-0.2mm，插接深度一般是收窄段直径的1-1.5倍，保证对接的同轴度，不会出现偏斜。另外还要考虑使用时的温度边界，普通钠钙玻璃的使用温度范围是-30℃到150℃，如果是用在有温度骤变的场景，就要换成硼硅玻璃材质，建模时的结构不需要改动，只需要在技术要求里注明材质和退火要求，保证玻璃件成型后经过退火处理消除内应力。

　　实际做结构匹配的时候，还要注意密封件的选型，法兰端面的密封一般采用硅胶或者氟胶的平垫片，垫片的内径要比柱体内径大1mm左右，外径和法兰外径一致，这样压紧时垫片不会向内凸起遮挡通路，也不会向外溢出。如果是用于压力工况，压力不超过0.3MPa的场景下，这种端面密封的结构完全可以满足使用要求，要是压力更高，就要在柱体外侧增加护套管，避免玻璃碎裂后介质喷溅。另外在做三维装配的时候，要给玻璃件设置单独的材质属性，设置好透光率和折射率，这样做渲染或者干涉检查的时候，可以直观看到内部的结构匹配情况，避免出现内部结构和玻璃件干涉的问题，我之前做光学设备的导光座时，就是因为没设置玻璃的透明属性，没发现内部的光阑和玻璃柱内壁有0.1mm的干涉，打样回来组装的时候才发现，浪费了一周的调整时间。
