高脚玻璃饮用杯精细化三维结构设计

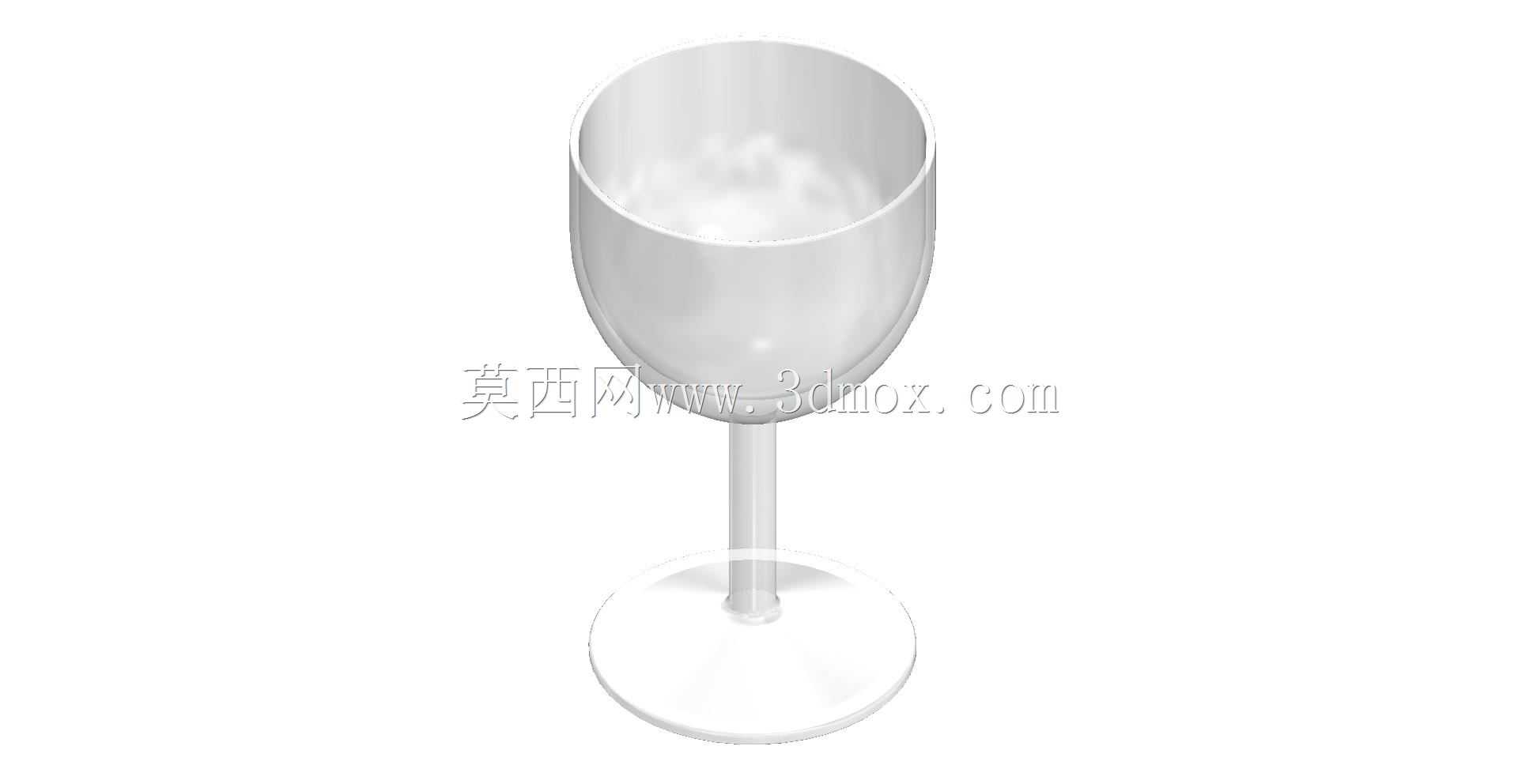

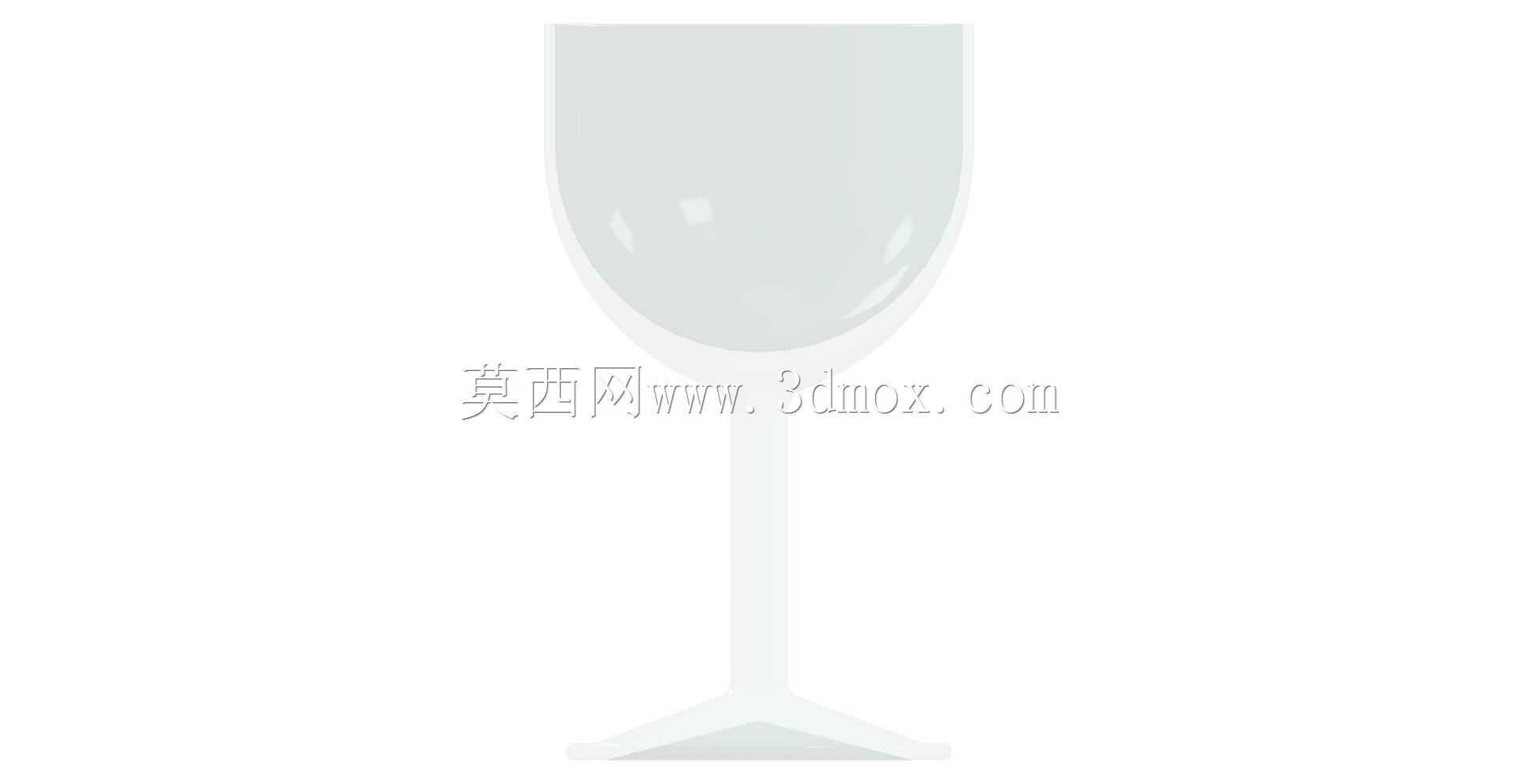

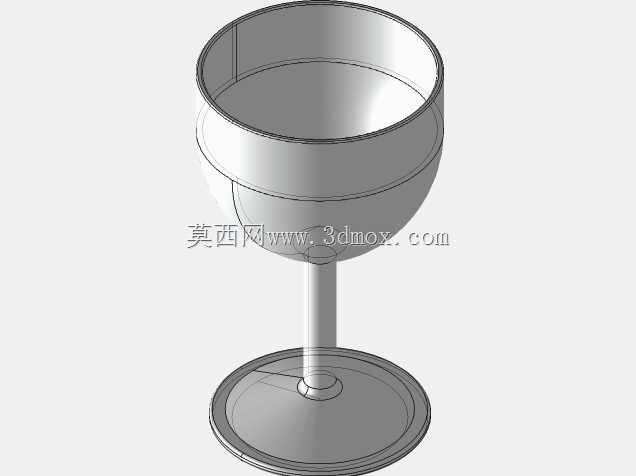

　　日常餐饮场景里的高脚玻璃杯，看似是简单的日用器具，实际在结构设计上需要兼顾握持手感、盛放稳定性、液体承载安全性与视觉通透效果，很多刚接触曲面建模的工程师容易忽略这类薄壁透明件的壁厚均匀性控制，最终做出的模型要么在渲染时出现光影畸变，要么在后续做结构验证时出现应力集中的问题。这款高脚杯的结构拆分上，分为杯肚、杯柄、底座三个核心衔接段，杯肚部分采用回转曲面成型，内壁与外壁的曲面保持等距偏移，整体壁厚控制在1.5-2mm区间，既保证玻璃材质成型时的冷却均匀性，避免生产过程中出现厚薄差导致的开裂问题，也能让日常使用时的握持承重达到要求，盛放常温饮品时不会因为轻微外力出现碎裂。杯肚的开口直径做了微收边处理，边缘做了0.5mm的圆角过渡，

　　既避免饮用时接触唇部的尖锐触感，也能减少液体倾倒时的沿壁流挂问题，杯肚的最大容积控制在常规单次饮用的250ml左右，适配日常家用、餐饮门店的红酒、气泡水、果汁等多种饮品的盛放需求。杯柄部分采用细长圆柱回转结构，直径控制在8mm左右，长度刚好适配成年人手指捏持的空间，握持时手部不会直接接触杯肚，避免手温传递到杯内影响低温饮品的口感，同时杯柄与杯肚、杯柄与底座的衔接位置都做了渐变圆弧过渡，没有直角转折，既降低玻璃成型时的应力残留，也避免日常清洁时的边角积垢问题。底座部分采用圆盘式平底结构，直径大于杯柄直径3倍以上，整体重心落在底座中心垂线上，放置在水平台面时的静摩擦系数足够，轻微触碰不会出现倾倒，底座底面做了0.2mm的微凹处理，

　　避免生产时的底面平面度误差导致放置不稳，同时减少底座与桌面的硬接触磨损。设计这类薄壁回转类透明件的时候，首先要确认整体的回转中心线基准，所有曲面都围绕该中心线做对称构建，避免出现偏心导致的重心偏移；其次要全程控制壁厚的均匀性，不能出现局部壁厚过薄导致的结构强度不足，也不能出现局部壁厚过厚导致的玻璃成型时的缩痕、透光度下降问题；另外所有的边缘衔接位置都要做顺滑的曲率过渡，不能出现曲率突变的棱线，否则不仅影响实际使用的触感，在做透明材质渲染的时候也会出现不合理的光影折射，无法还原玻璃材质的通透质感。从实际应用场景来看，这类高脚杯除了日常餐饮使用，也常作为产品渲染的场景搭配道具、结构建模的曲面练习案例，建模时需要注意曲面的G2连续，

　　保证杯肚曲面的顺滑度，在做装配验证或者3D打印手板的时候，要预留足够的抛光余量，因为透明件的表面粗糙度直接影响最终的透光效果，如果表面有细微的建模棱线，后续抛光处理会耗费大量工时。另外在设计时还要考虑叠放的空间边界，同规格的杯体叠放时，杯柄可以伸入相邻杯的杯肚内部，减少仓储运输的占用空间，但要控制伸入深度，避免叠放时出现卡滞无法取出的问题，杯肚内部的底部曲面做微弧过渡，没有清洁死角，日常使用后可以快速冲洗干净，不会残留液体渍。很多新手建模时容易把杯柄和杯肚的衔接位置做的过于突兀，或者底座的重量配比不合理，导致整体头重脚轻，实际放置时稳定性差，这款模型在构建时反复调整了三个部分的重量配比，底座的重量占整体重量的40%左右，保证放置时的重心足够低，即使有轻微的侧向力也能快速回稳，不会翻倒。杯肚的曲面弧度也经过多轮调整，既保证盛放液体时的液面视觉效果，也让倾倒液体时的流速可控，不会因为弧度过陡导致液体溅出，也不会因为弧度过平导致液体残留无法倒尽。
