双铰耳式滑轮连接支座结构设计

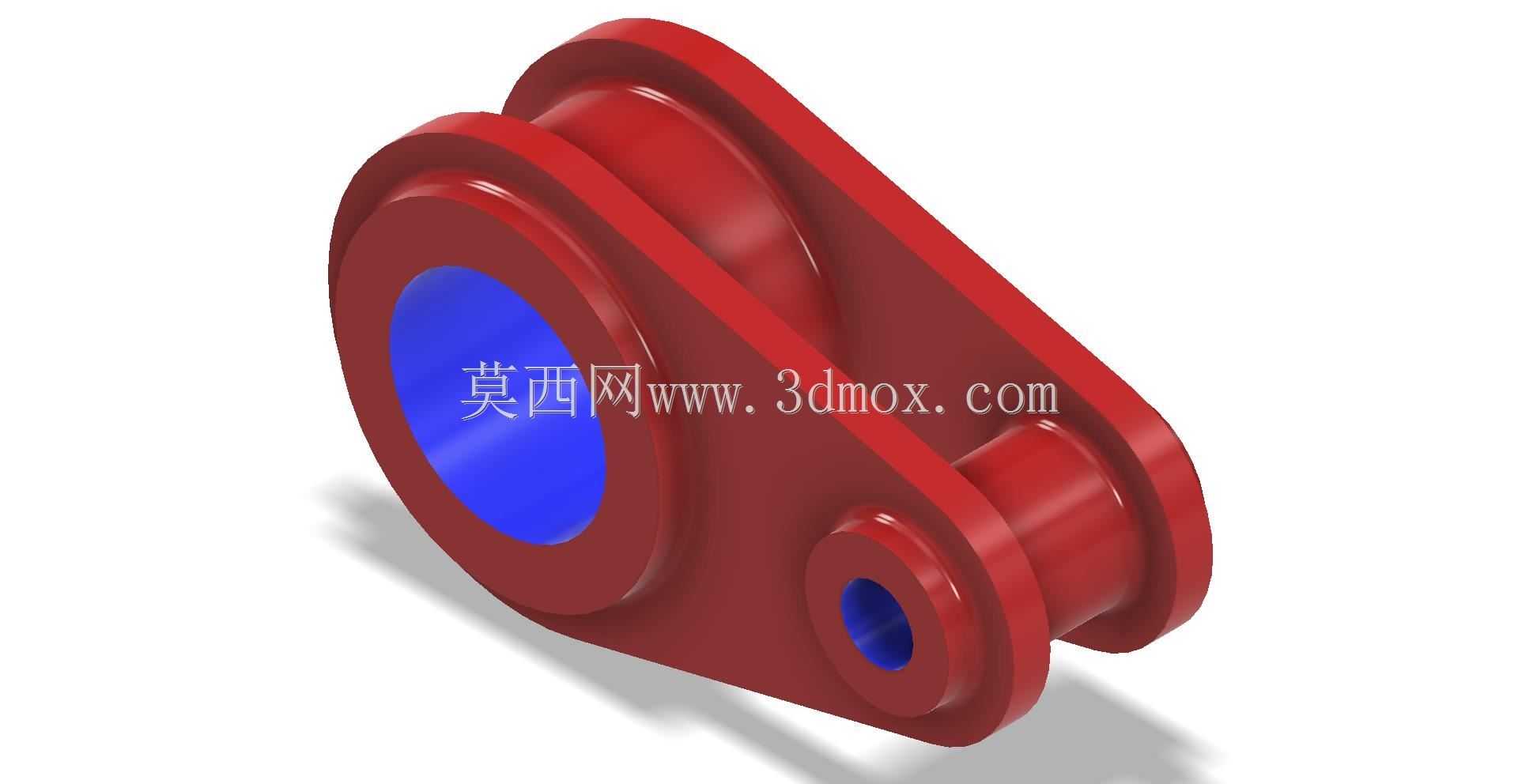

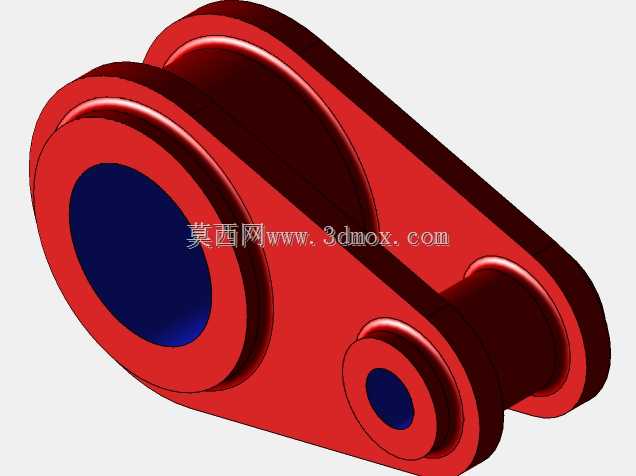

　　这类双铰耳带轮槽的支座结构，在起重吊装、物料输送、工程机械的动臂变幅机构里十分常见，核心作用是作为钢丝绳导向滑轮的承载基体，同时通过两端的铰接孔实现与机架、拉杆的活动连接，既承担滑轮传递的钢丝绳径向载荷，又能适配机构运动过程中的角度偏转，避免钢丝绳出现硬弯折、偏磨的问题。从结构设计逻辑来看，主体采用一体化铸钢或厚钢板切割焊接成型，大直径端的主铰孔用于与设备主体的固定耳板铰接，是整个支座的主承载支点，孔内通常会镶嵌耐磨铜套或者自润滑轴承，降低铰接销轴转动时的磨损，延长部件使用寿命；小直径端的副铰孔用于连接可调式拉杆或者限位杆件，用来调整滑轮的工作角度，或者限制支座的摆动幅度，避免滑轮在受力时出现过度偏转导致钢丝绳脱槽。

　　中间的轮槽部位是直接容纳滑轮的安装位，两侧的凸缘结构刚好卡住滑轮的两侧端面，既起到滑轮的轴向定位作用，又能作为防护结构阻挡异物卡入轮槽与滑轮的间隙中，轮槽的圆弧半径需要匹配常用钢丝绳的直径，通常比钢丝绳公称直径大5%到10%，保证钢丝绳能顺畅在槽内滑动，不会出现卡滞或者过度挤压导致钢丝绳断丝的情况。在安装边界的考量上，主铰孔的中心距、孔径公差需要和对应机架的耳板安装孔严格匹配，同轴度公差控制在0.1mm以内，避免铰接销轴安装后出现别劲的情况，加剧销轴和孔壁的磨损；副铰孔的位置精度直接影响拉杆安装后的受力角度，设计时需要结合整个机构的运动行程做运动仿真校核，确保机构在全行程摆动过程中，支座不会和周边的结构件发生运动干涉，

　　同时钢丝绳的进出绳角度始终控制在允许的偏角范围内，一般不超过3度，否则会加剧钢丝绳和轮槽边缘的磨损。结构的壁厚设计需要结合额定承载载荷做有限元应力校核，主承载截面的安全系数通常取3到4倍，满足冲击载荷下的强度要求，避免在吊装或者输送重载物料时出现结构断裂的风险，表面做喷塑或者涂漆处理，提升户外工况下的防锈耐腐蚀能力，适配港口、工地、矿山等多粉尘、高湿度的复杂作业环境。这类支座相比分体式的滑轮安装架，整体刚性更好，铰接点的累计误差更小，安装调试时不需要额外调整多个部件的同轴度，能有效缩短现场装配的工时，同时一体化结构的抗冲击性能更优，在频繁变载、有冲击的作业场景下故障率更低，日常维护只需要定期向铰接孔的注油嘴加注润滑脂，

　　检查轮槽磨损情况即可，维护成本较低。在选型适配时，需要重点确认主副铰孔的中心距、孔径，以及中间轮槽的宽度、深度尺寸，确保能匹配对应规格的滑轮和钢丝绳，同时要核算额定承载能力是否满足工况要求，避免小载荷部件用在重载场景引发安全事故。建模过程中需要重点关注各铰接孔的同轴度、轮槽与铰接孔的平行度公差，这些形位公差直接影响部件装配后的运行顺畅度，若平行度超差，会导致滑轮转动时出现偏摆，加剧钢丝绳的磨损，严重时还会出现钢丝绳脱槽的安全隐患。
