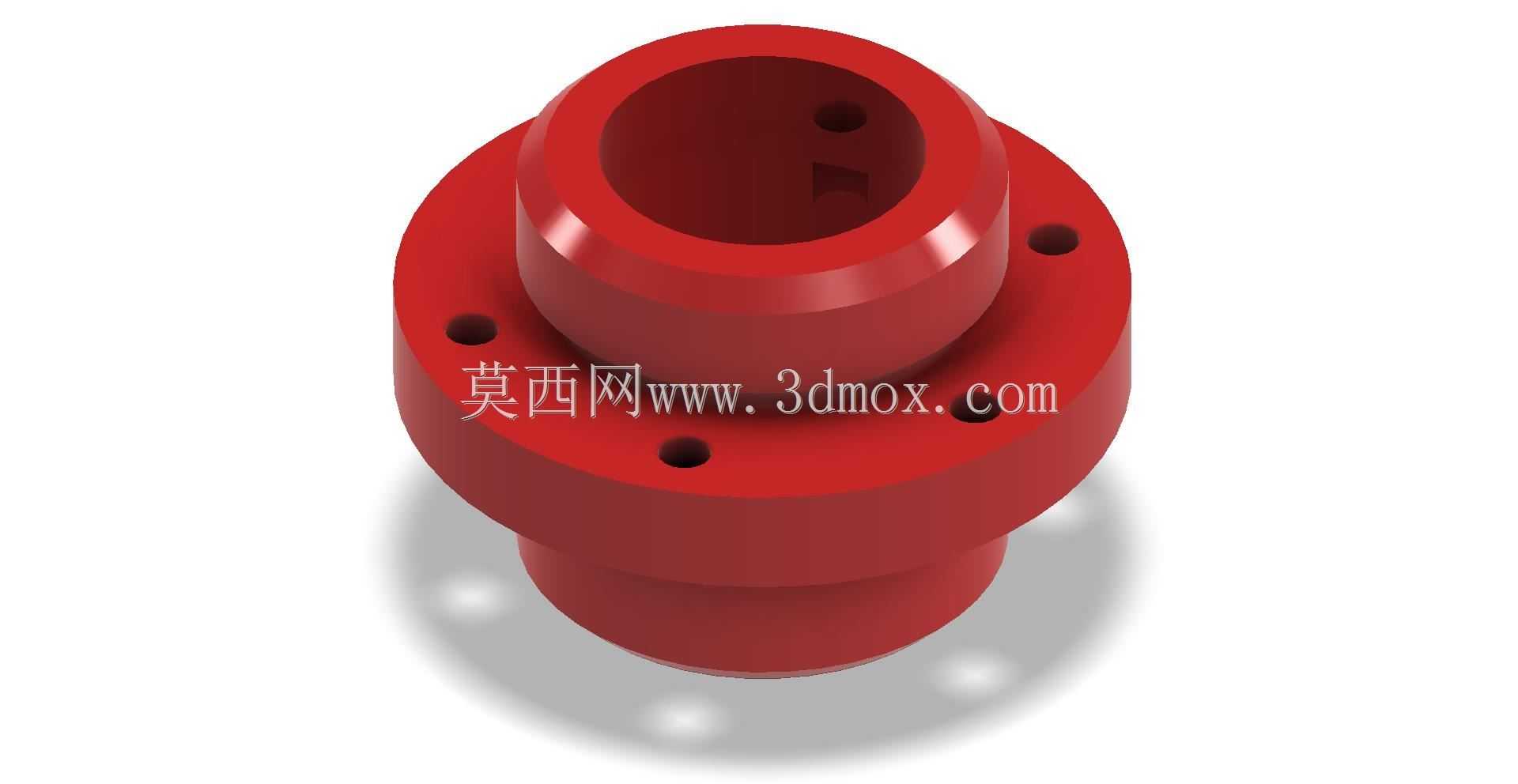

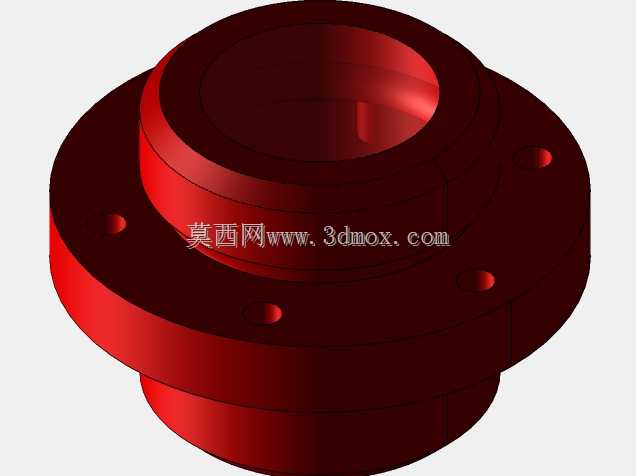

带法兰凸缘的轴套连接结构

　　在常规的传动系统布局里，这类带凸缘法兰的轴套结构往往承担着轴端定位、部件衔接以及扭矩传递辅助的核心作用，很多工程师在做轴系布局的时候，容易忽略这类零件的安装边界设计，最后导致装配干涉或者同轴度偏差超差，反而影响整套传动机构的运行稳定性。从实际应用场景来看，这类零件常见于中小型减速机的输出端衔接、输送辊道的辊筒轴端固定、以及小型工装夹具的旋转基座连接位置，它不需要额外的复杂锁紧结构，依靠法兰端面上的均布螺栓孔就能完成和对接部件的刚性连接，中间的通孔则直接穿入对应直径的传动轴，通孔内壁的加工精度直接决定了轴系运转的径向跳动量，一般在建模阶段就需要提前预留好配合公差，根据使用场景选择间隙配合或者过渡配合的公差带，避免后期装配的时候出现轴穿不进去或者配合间隙过大晃动的问题。

　　从设计思路上来说，这个零件采用了三段式的阶梯结构，中间的法兰盘直径最大，作为安装定位的基准面，两端的凸台分别插入对接部件的安装孔内，起到安装导向和径向定位的作用，这种设计相比平垫片式的法兰结构，能大幅降低装配时的同轴度找正难度，现场装配的时候不需要反复打表调整，只要把两端凸台卡入对应安装位，穿入螺栓拧紧就能满足一般工况的同轴度要求。法兰盘上的螺栓孔采用了均布设计，数量根据传递的扭矩大小匹配，孔位的位置度公差需要严格控制，不然会出现螺栓无法穿入或者拧紧后零件受力不均的问题，建模的时候要注意螺栓孔的沉头深度要和选用的螺栓长度匹配，避免螺栓拧紧后尾部突出法兰面，和周边旋转部件发生剐蹭。

　　在外形尺寸和安装边界的考量上，这类零件的轴向总长度需要严格匹配两个对接部件之间的安装间距，不能过长也不能过短，过长会导致轴系轴向窜动量被锁死，运转过程中热胀冷缩没有释放空间，容易出现轴承抱死的问题；过短则会导致对接面存在间隙，传动过程中产生冲击振动，加速连接螺栓的疲劳损坏。两端凸台的外径要和对接部件的安装孔内径保持合理的配合公差，凸台的轴向长度要略小于安装孔的深度，保证法兰端面能和对接部件的安装面完全贴合，避免出现点接触或者线接触的情况，导致连接刚性不足。零件中间的通孔在设计的时候要注意，除了匹配传动轴的直径之外，如果应用在有轴向定位需求的场景，还可以在通孔内壁加工键槽，通过平键和传动轴连接，传递更大的扭矩，避免轴和轴套之间出现相对转动。

　　从实际使用的工况适配角度来说，这类零件如果用在有腐蚀或者潮湿的环境里，建模的时候还可以提前预留表面处理的厚度余量，比如做发黑或者镀锌处理的时候，镀层厚度一般在几微米到十几微米之间，如果不提前预留余量，很容易导致装配尺寸超差。另外在做轻量化设计的时候，还可以在法兰盘的非配合面做减重槽设计，在不降低结构刚性的前提下减少零件重量，降低转动惯量，这对于高速运转的轴系来说尤为重要，能减少启停过程中的冲击载荷，延长整套传动部件的使用寿命。很多新手工程师在建模这类零件的时候，容易忽略倒角和圆角的设计，其实在两端凸台的根部必须设计合理的过渡圆角，避免应力集中，在凸台的端面外圆和内孔位置要做倒角，既方便装配导向，也能去除加工毛刺，避免装配的时候毛刺掉落到轴承或者其他精密配合面里，造成部件磨损。
