双槽带安装底座立式滑轮支撑结构

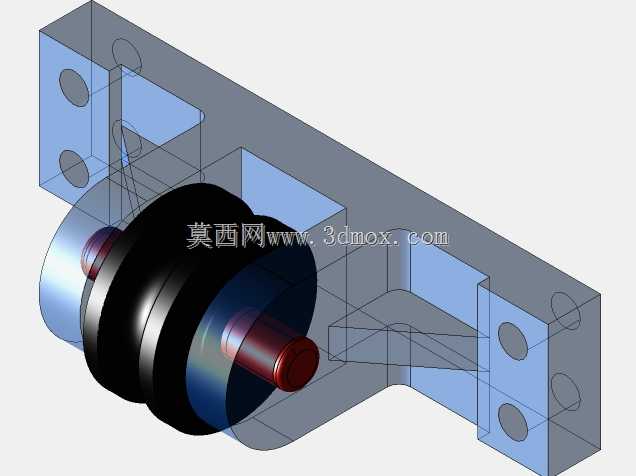

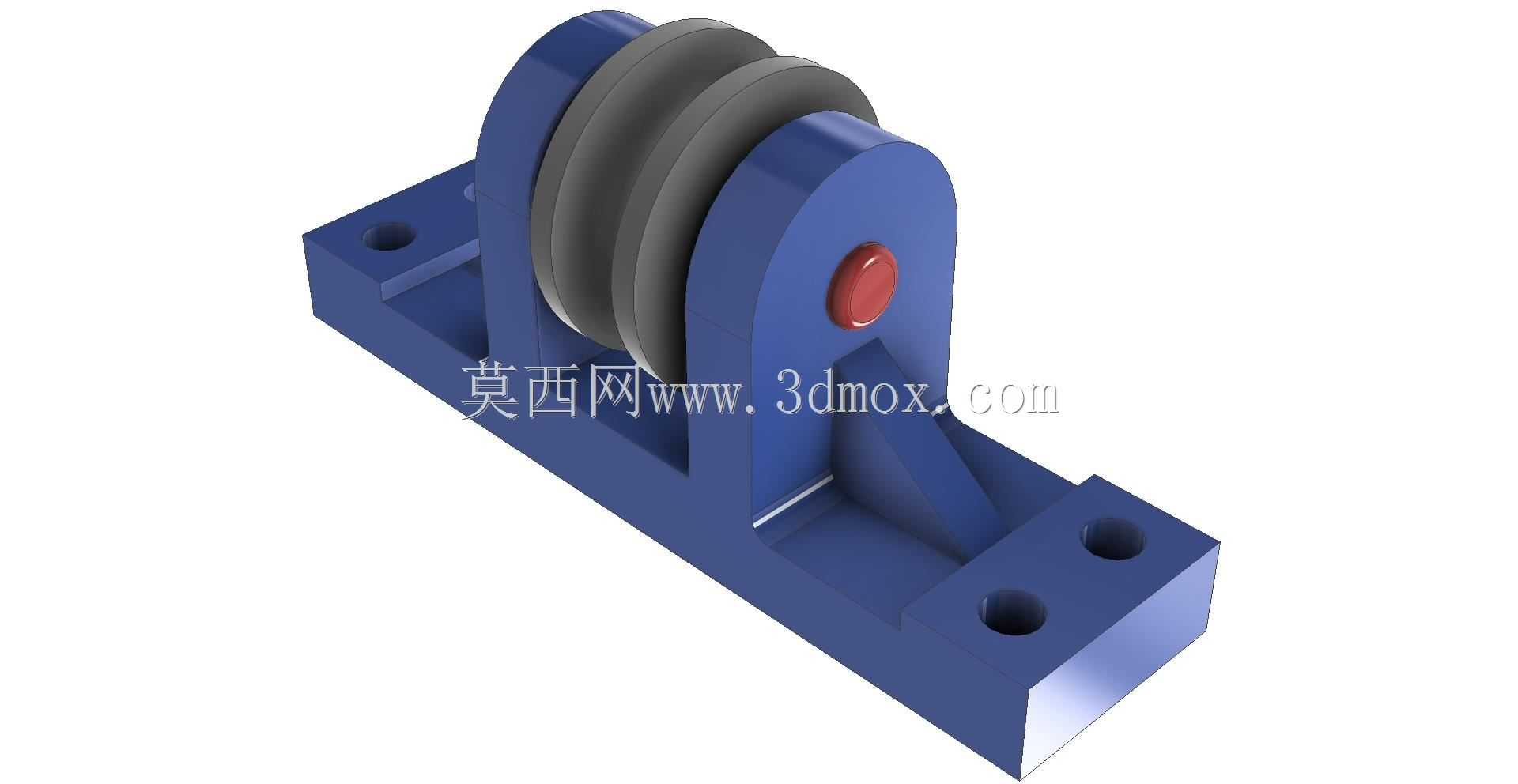

　　这类双槽滑轮支撑结构，在轻载物料输送、小型起重导向、生产线缆绳排布场景中应用十分普遍，区别于单槽滑轮，双槽设计可同时容纳两根独立的牵引绳体，实现双路径同步导向，或是单绳双圈缠绕增大包角提升摩擦力，在小型手动吊具、仓储轻型提升装置、自动化产线的物料平移机构上，都能见到这类结构的实际应用。从结构功能来看，整个组件承担两个核心作用，一是为滑轮提供稳定的旋转支撑，保证轮体转动过程无径向窜动、轴向偏移，二是通过底部的安装底座将整套结构固定在设备机架、墙面或是钢结构支架上，承受牵引绳传递的径向载荷，避免工作过程中整体结构出现位移或倾覆。设计层面，两侧的立式支撑板采用等厚板材加工，与底部安装座通过筋板做加强连接，

　　筋板的设置刚好对应滑轮受力的传递路径，将轮轴传递到立板的载荷分散到底座整个安装面，避免立板与底座连接位置出现应力集中，长期受载后发生焊缝开裂或是板材变形的问题。底座上预留的两个安装孔为沉孔设计，安装时螺栓头可完全沉入孔内，不会突出底座底面，保证安装面贴合平整，两个孔的中心距经过匹配计算，适配常用的槽钢、角钢安装面尺寸，无需额外加工过渡连接板即可直接固定在常规型材机架上。滑轮部分采用双轮槽一体式结构，轮槽的圆弧半径匹配常用直径的钢丝绳或是尼龙绳，槽面做了圆滑过渡处理，避免绳体工作过程中出现硬弯折，降低绳体的磨损速率，延长牵引件的使用寿命。轮体中心与两侧立板上的轴孔同轴度是设计时的核心管控要点，轴孔内可适配铜套或是小型深沟球轴承，

　　根据使用场景的转速、载荷需求灵活选择，低速手动场景下用铜套即可满足需求，维护成本低，频繁往复转动的场景则换装轴承，降低转动阻力减少磨损。轴端采用端盖加固定销的结构，红色端盖既可以起到密封作用，阻挡灰尘、碎屑进入轴孔配合面，也能对轮轴做轴向限位，防止工作过程中轴体窜动脱出，端盖采用醒目颜色也便于日常巡检时快速识别轴端固定状态，及时发现松动隐患。从安装边界来看，整个结构的横向宽度由双槽轮的宽度决定，不会占用过多安装空间，立式布置的形式让绳体的进出方向垂直于安装面，适配顶部牵引、侧面导向等多种布置形式，在小型龙门架的导向端、仓储货梯的侧边导向位、手动葫芦的固定支撑位都能直接适配。实际选型使用时，需要根据牵引绳的直径匹配对应轮槽尺寸，

　　根据单根绳体的最大工作拉力核算立板厚度、轴径以及底座安装螺栓的规格，避免过载导致结构变形。建模过程中，轮槽的截面轮廓、立板与底座的焊接坡口、安装沉孔的深度都做了符合实际加工工艺的还原，没有出现无法加工的理想化结构，所有倒角、圆角都按照实际机加工、焊接的工艺要求设置，导出的模型可直接用于工程出图、装配干涉校验，也可导入有限元分析软件做静力学仿真，校核不同载荷下的结构应力分布，优化筋板位置与板材厚度，实现轻量化与结构强度的平衡。
