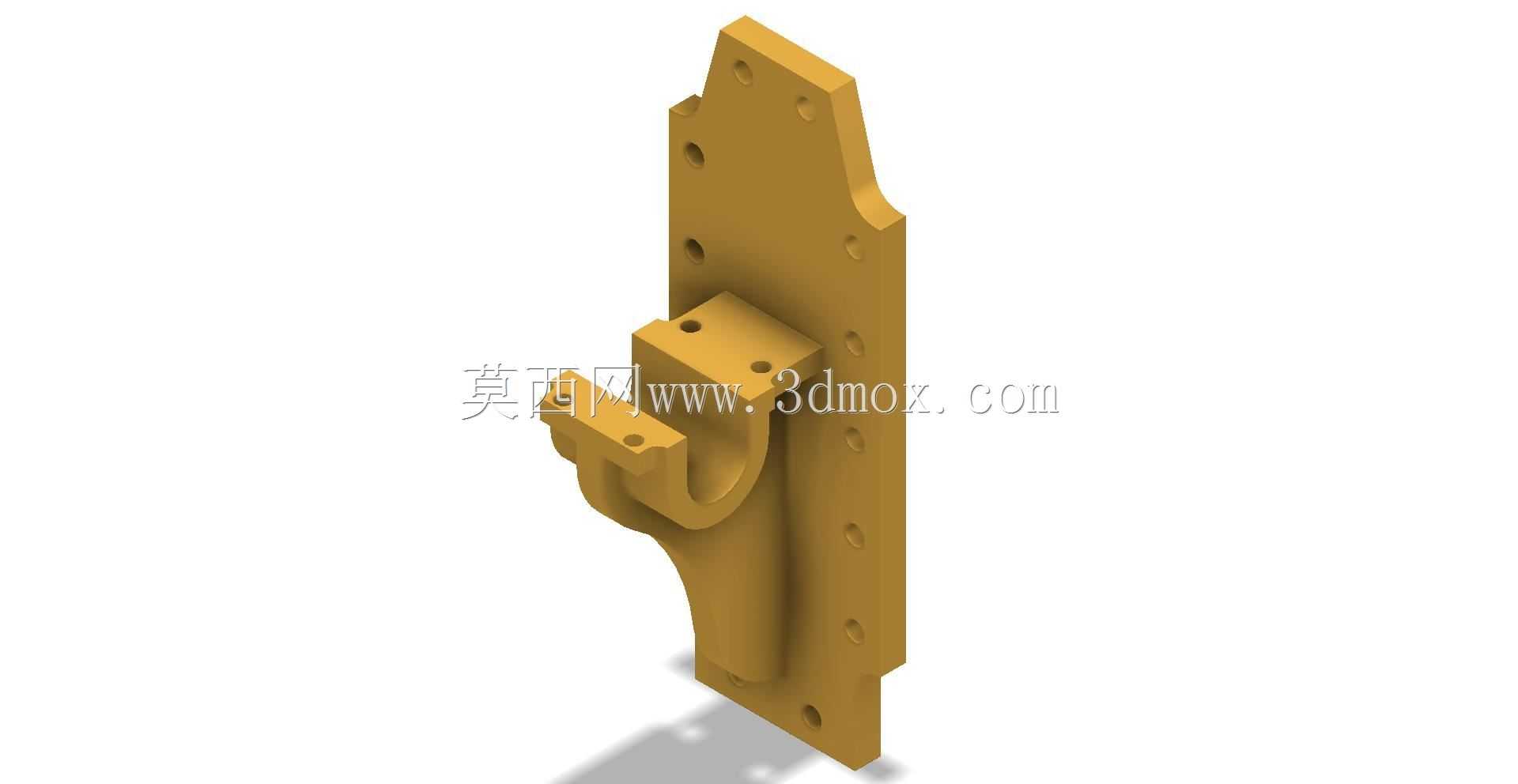

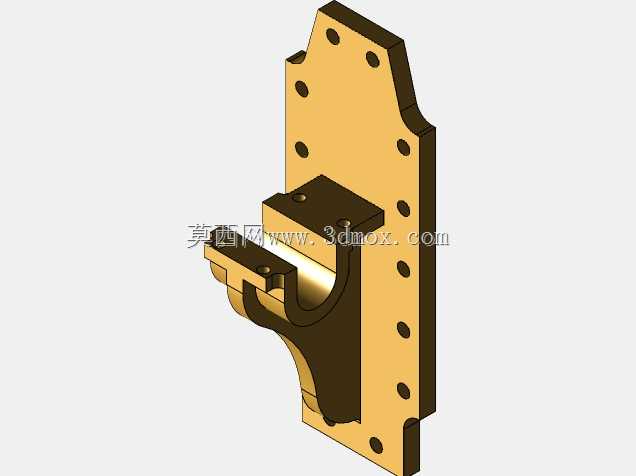

带安装座异形支撑连接构件

　　该支撑连接构件多用于重载工业设备的侧向支撑场景，常见于大型机床的辅助支撑单元、重型输送线的侧边导向安装基座、工程机械设备的外置部件挂载点位，在设备运行过程中承担垂直方向载荷传递与水平方向的限位约束作用，可将挂载部件的工作载荷均匀传导至设备主体安装面，避免局部应力集中导致的构件变形或连接失效。从结构设计来看，构件采用一体化铸造成型后做机加工处理，整体分为长条形安装基板与侧向伸出的支撑连接座两个核心功能段，安装基板沿长度方向排布多组不同孔径的安装孔位，孔位间距经过公差匹配设计，可适配不同规格的安装螺栓，同时兼顾不同安装面的孔位兼容需求，无需额外加工转接板即可完成固定；基板侧边做了多段阶梯式切边处理，既可以避让设备主体上的凸起结构，

　　也能在安装时快速定位，减少装配找正的时间成本。侧向伸出的支撑连接座采用半包围式的卡槽结构，卡槽内侧预留了销轴安装孔与锁紧螺孔，可直接与配套的摆动臂、连杆类部件完成铰接，卡槽的开口尺寸与配合部件的轴径做了间隙配合设计，既保证铰接部件转动顺畅，又能控制径向窜动量在合理范围内，避免运行过程中出现异常晃动。支撑连接座与安装基板的衔接位置做了大圆弧过渡处理，过渡区域的壁厚做了渐变加厚设计，可有效分散载荷传递过程中的应力集中，在承受偏载载荷时，过渡区域不会出现应力突变导致的开裂问题，这一设计在反复受交变载荷的工况下尤为重要，可大幅提升构件的疲劳使用寿命。从安装边界来看，安装基板的整体厚度适配常规设备的安装面预留间隙，基板背面为精加工平面，

　　平面度控制在合理公差范围内，安装后可与设备主体安装面完全贴合，不会出现局部间隙导致的连接松动；侧向支撑座的伸出长度经过空间校核，安装后不会与设备周边的运动部件发生干涉，支撑座的端面也预留了安装孔位，可根据使用需求加装限位块、传感器支架等附属配件，拓展使用场景。在实际选型应用中，该构件可替代传统的焊接式支撑支架，无需现场焊接打磨，直接通过螺栓即可完成装配，后期维护更换时也无需破坏设备主体结构，大幅降低运维成本；构件表面做了氧化防锈处理，可适应多粉尘、轻度潮湿的工业车间环境，不会轻易出现锈蚀剥落的问题，长期使用也能保持尺寸精度稳定。设计过程中优先考虑了载荷传递路径的合理性，所有受力方向的截面都做了等强度优化，

　　在保证整体结构强度满足重载需求的前提下，尽可能去除非受力区域的多余材料，既控制了构件整体重量，也减少了铸造过程中的材料消耗，降低生产制造成本。孔位设计时兼顾了公制与常用英制螺栓的适配性，不同位置的安装孔可匹配不同强度等级的螺栓，在核心受力位置采用铰制孔设计，可承受更大的横向剪切力，非核心受力位置采用普通通孔，降低加工难度与成本。构件的所有棱边都做了倒角处理，避免装配过程中划伤操作人员，也能减少应力集中的边角点位，提升整体结构的可靠性。
