长圆形带孔机械防护连接构件

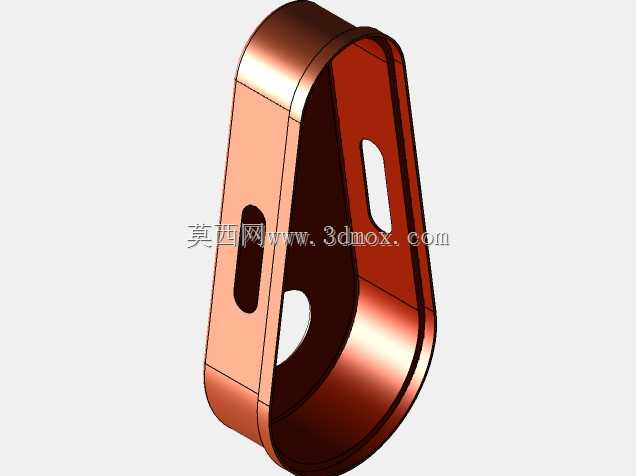

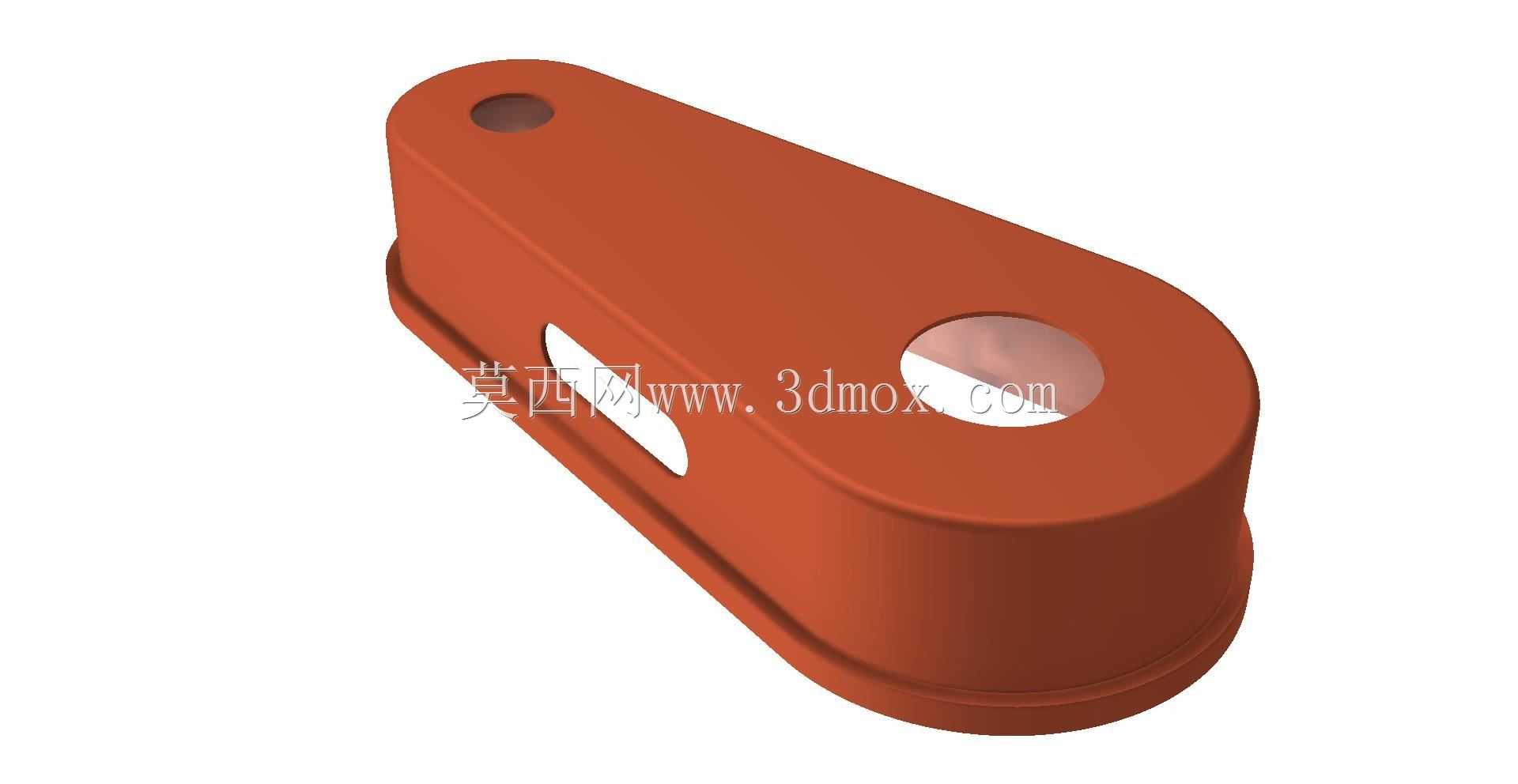

　　这类带双安装孔的长圆形防护构件，常应用在中小型传动设备的运动副外侧，比如轻工输送线的摆臂驱动端、小型农用机具的连杆铰接位置，核心作用是分隔运动部件与外界操作空间，避免作业过程中异物卡入传动间隙，同时防止人员误触高速摆动或转动的构件造成安全隐患。从结构设计来看，整体采用一端圆弧收窄、一端大直径圆弧过渡的长条形轮廓，这种轮廓不是随意绘制的造型：窄端的小孔用于铰接固定端，安装后构件可绕该孔做小角度摆动，匹配对应摆臂的运动轨迹；宽端的大孔用于套在驱动轴或者联动销轴外侧，孔的内径与配合轴径保留了合理的间隙，既不会因为加工误差出现装配卡滞，也不会因为间隙过大导致晃动量超标，避免长期运行出现异响和磨损。构件侧面预留的长条形槽口，

　　是为了避让内部联动的拨杆或者定位销，当构件随摆臂摆动时，槽口给内部运动件留出足够的活动空间，不会出现运动干涉。整体壁厚采用均匀化设计，所有转角位置都做了圆角过渡，没有尖锐的直角棱边，一方面是铸造或者注塑成型时便于材料填充，减少应力集中导致的开裂风险，另一方面安装维护时也不会划伤操作人员。宽端外侧的环形凸沿结构，是为了提升构件与安装基座贴合面的接触刚度，当固定螺栓锁紧时，凸沿可以分散压紧力，避免薄壁部位被压变形，同时凸沿与基座的贴合面也能起到一定的挡尘作用，减少灰尘进入内部铰接位置。从安装边界来看，窄端铰接孔的中心到宽端大孔的中心距是核心安装尺寸，选型时需要匹配对应设备的铰接点间距，构件整体的厚度方向尺寸需要预留足够的安装空间，

　　避免与周边的机架、管线出现位置冲突；两个安装孔的同轴度公差控制在合理范围内，保证装配后销轴可以顺利穿入，不会出现别劲的情况。这类防护构件在设计时没有多余的装饰结构，所有造型都服务于功能需求：外轮廓的圆弧过渡完全覆盖内部运动部件的摆动范围，不会出现防护缺口；表面没有多余的凸台凹槽，减少积尘积料的可能，在粉尘较多的作业场景下也能长期稳定使用，不需要频繁清理。材质选择上如果是焊接结构件会采用普通碳素钢板折弯焊接后做喷塑防锈处理，如果是批量生产的铸件会采用铸铁或者铸铝材质，兼顾强度和轻量化需求，不同材质的构件可以适配不同载荷的使用场景，轻载场景用铸铝件降低整体摆臂重量，重载场景用铸铁或者焊接钢件提升抗冲击能力。在实际装配过程中，

　　窄端铰接孔会配套耐磨衬套，降低长期摆动带来的孔位磨损，衬套磨损后可以单独更换，不需要整体更换防护构件，降低后期维护成本；宽端大孔与轴的配合位置会预留润滑脂加注的通道，定期加注润滑脂可以减少配合面的磨损，延长构件的使用寿命。这类构件看似结构简单，但在设计时需要反复核对运动包络线，确保整个摆动行程内，构件既不会和周边固定结构发生碰撞，也不会露出内部的运动部件，真正起到防护和连接的双重作用，很多小型设备的摆臂机构都会采用类似结构的防护件，因为其结构紧凑，安装方便，不需要额外设计复杂的防护支架，直接利用原有的铰接销轴和驱动轴就能完成固定，节省安装空间和零件数量。
