西科隆岛菊科植物培育钢结构支撑框架

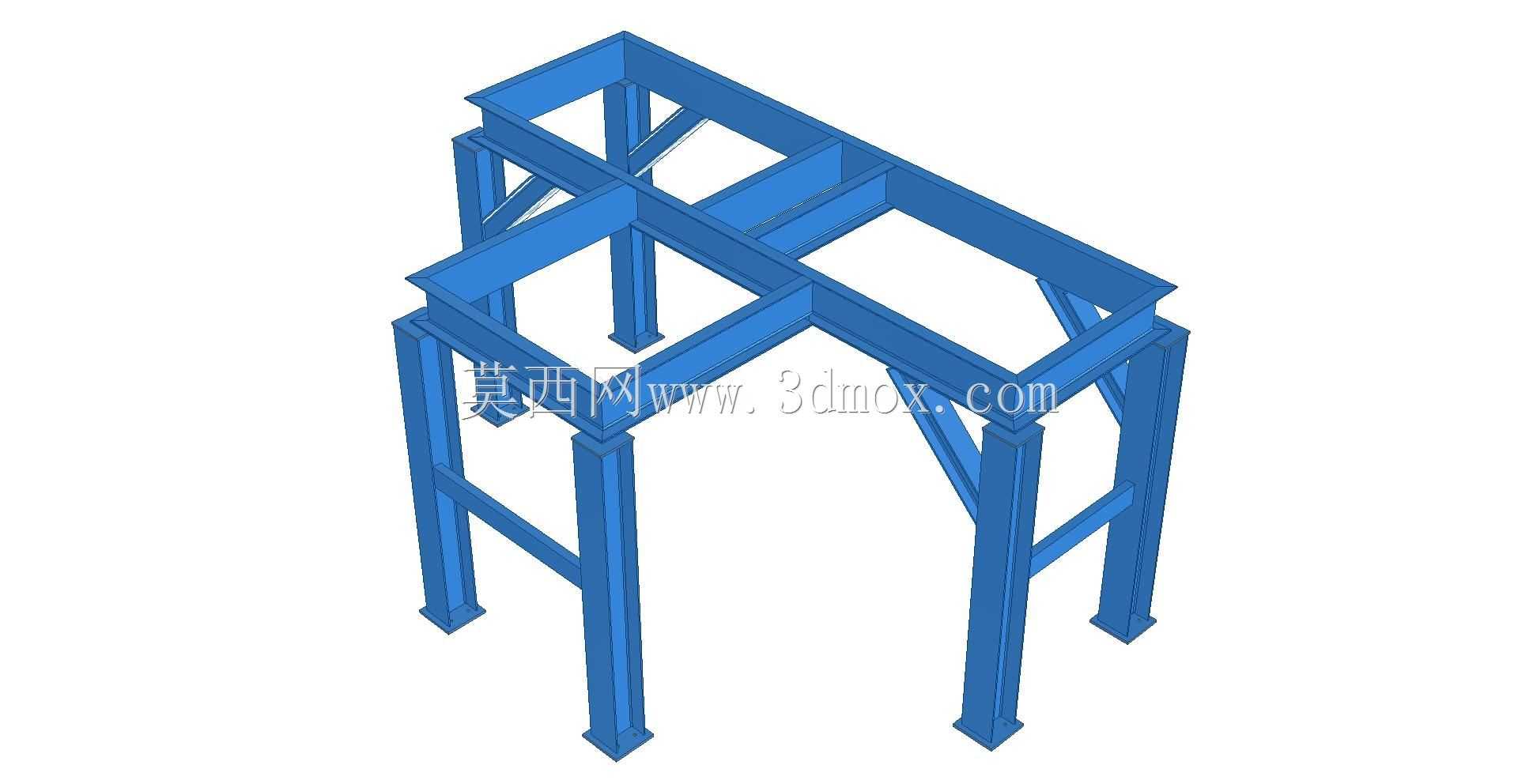

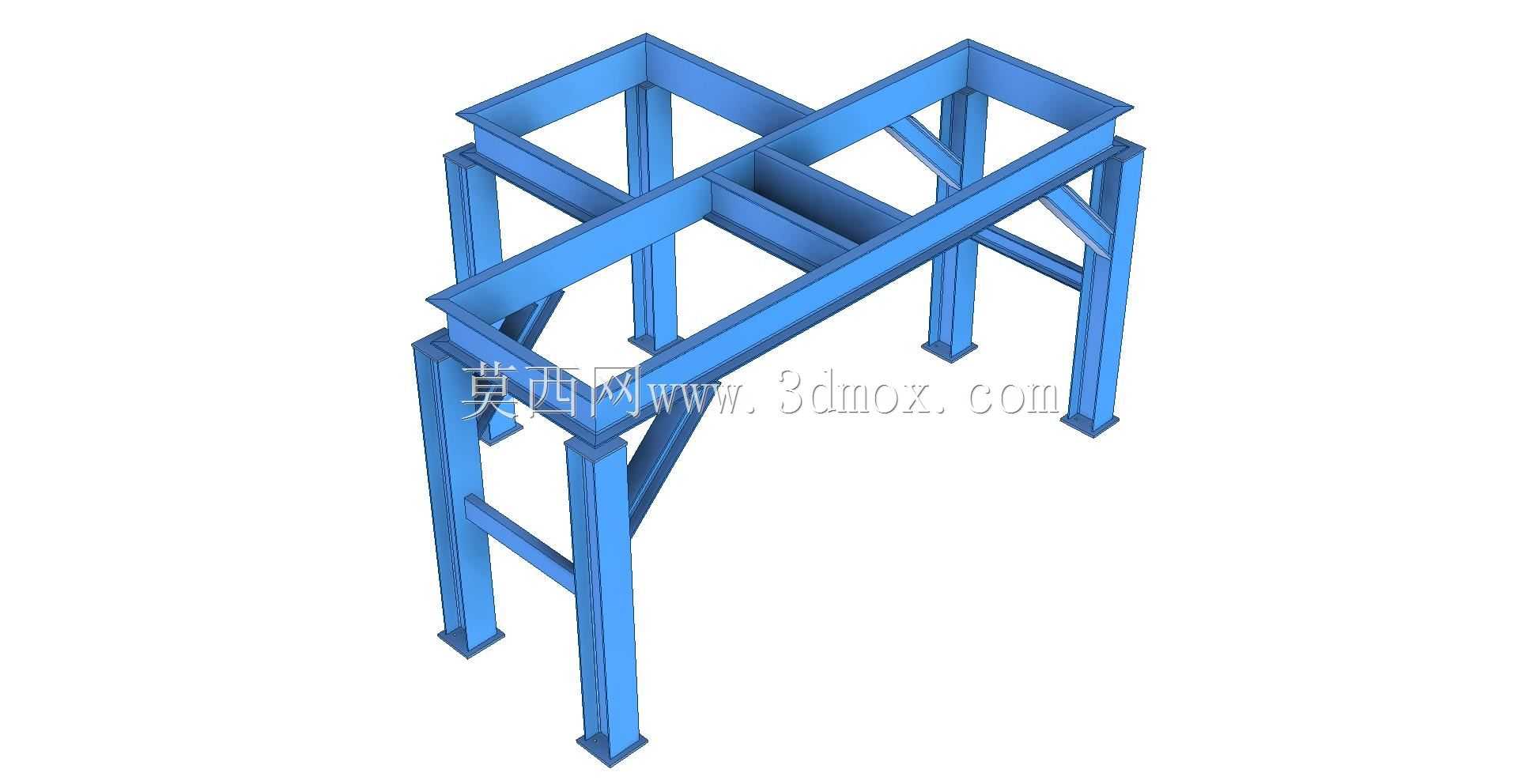

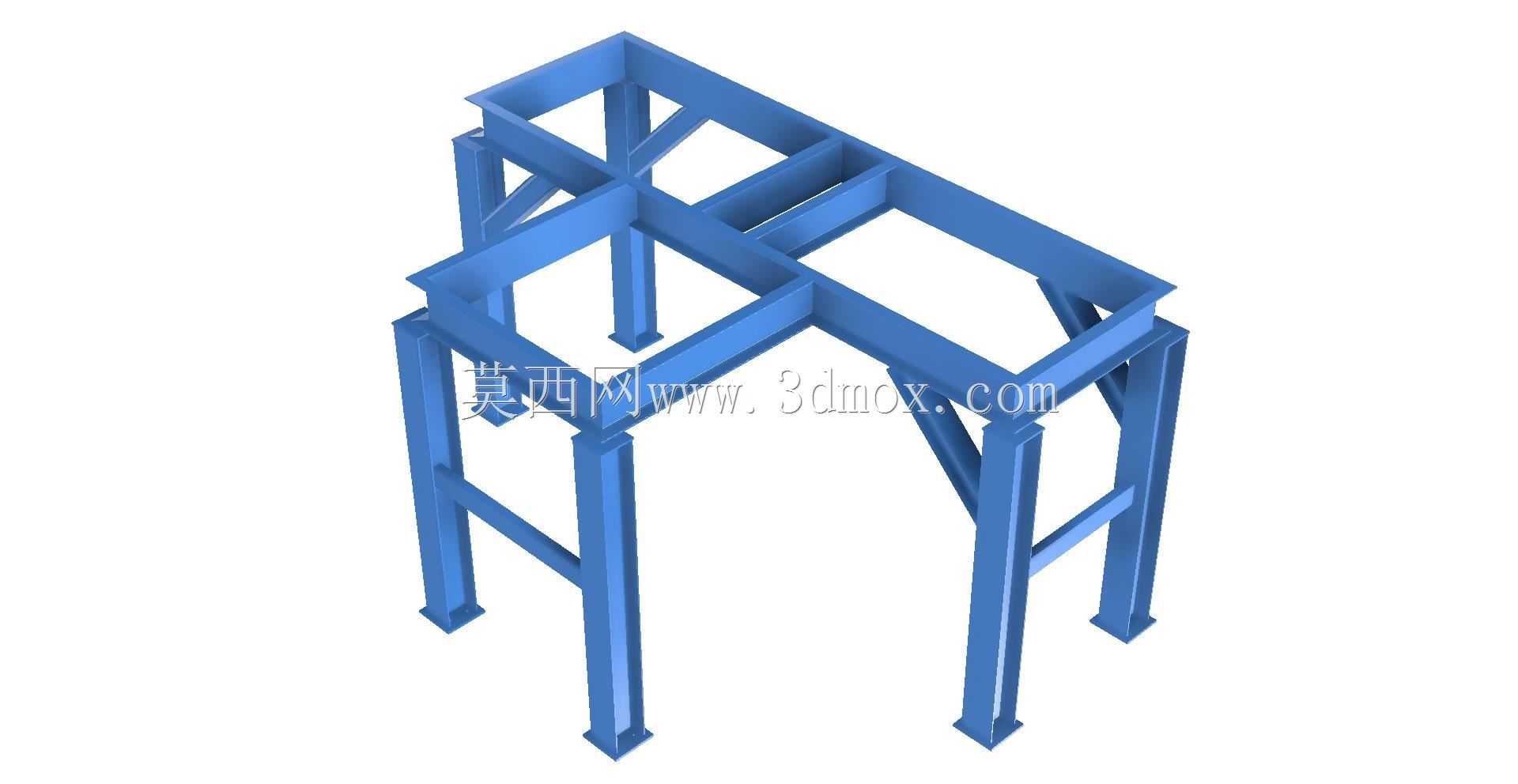

　　这套金属支撑框架主要应用于热带海岛区域的菊科植物规模化培育场景，坐落于西科隆岛南部区域，当地常年高温高湿、盐雾侵蚀性强，普通竹木支撑结构在户外环境下使用寿命不足两年，且难以承载多层栽培槽、喷淋管线以及配套遮阳网的整体荷载，因此采用全型钢焊接式结构来满足户外长期使用的承重与耐候需求。框架整体高度为1.68m，整体结构自重522kg，整体采用对称式门型排布，四根主立柱作为核心承重构件，底部设置方形安装脚板，可通过膨胀螺栓直接固定在硬化混凝土地面上，无需额外做深埋基础，适配海岛区域土层较薄、开挖难度大的施工条件，安装时仅需保证四个安装脚板的平面度误差控制在2mm以内，即可避免后续结构受力不均导致的焊缝开裂问题。

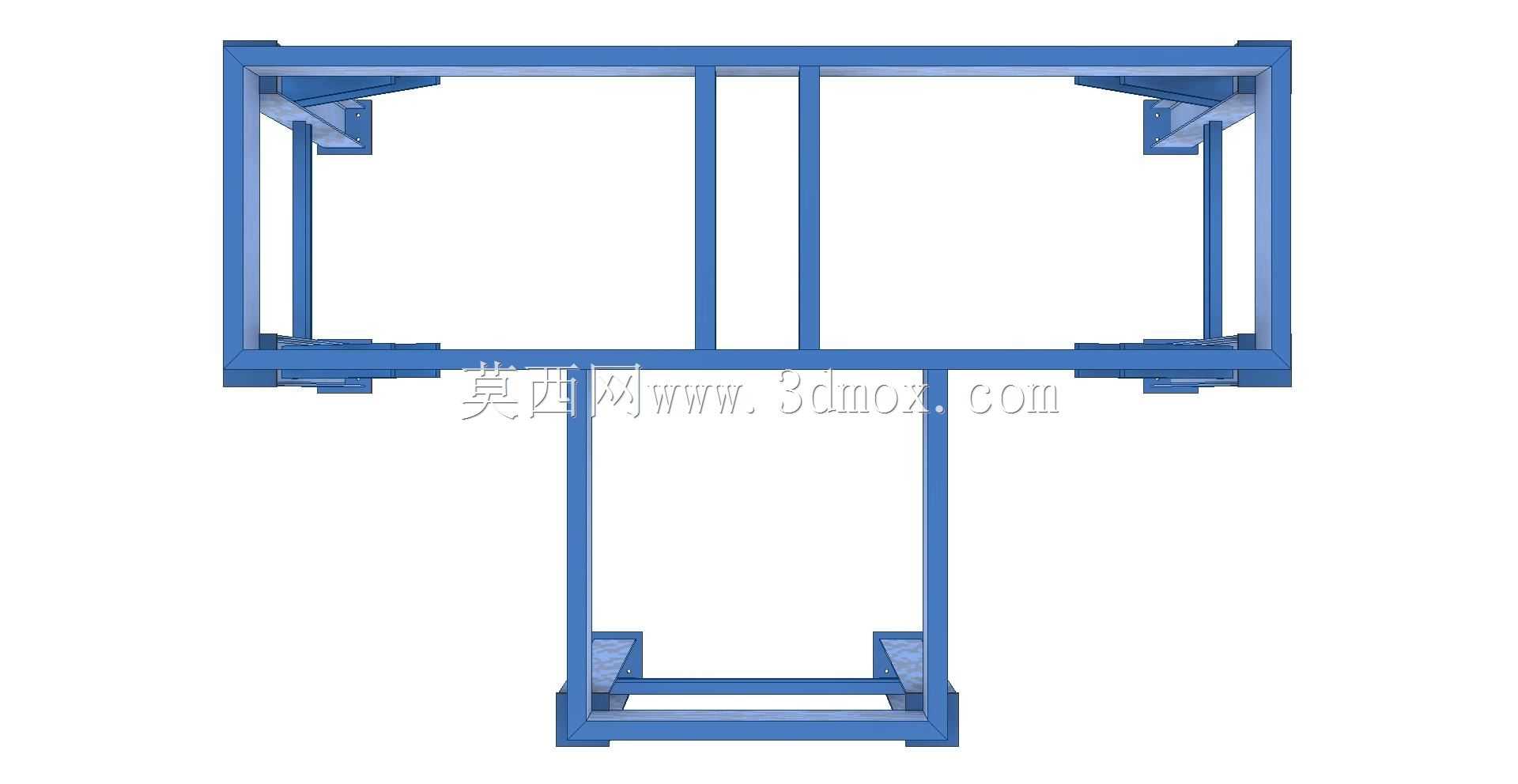

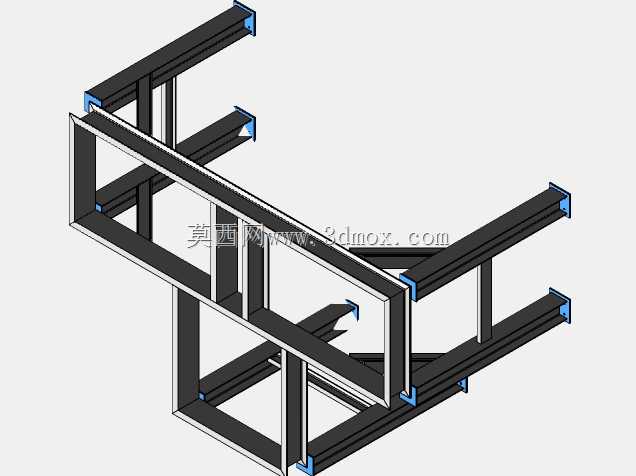

　　型材选型上，主承重梁采用C6英寸规格的槽钢，对应截面高度152.4mm，腹板厚度适配11.5英寸的连接跨度，能够承载单跨300kg的均布荷载，满足栽培槽满水、基质铺满加上作物成熟后的总重量要求；次梁采用C4英寸规格槽钢，对应截面高度101.6mm，布置间距匹配X5.4英寸的栽培模块安装孔位，可直接通过螺栓将栽培槽固定在次梁上，无需额外打孔调整，减少现场施工的焊接工作量。横向连接系采用6英寸宽、15英寸长的矩形型钢作为横梁拉接，在立柱顶部形成井字形稳定结构，抵抗海岛区域常年的强侧风荷载，避免框架在台风季节出现侧向倾覆；斜向支撑采用4英寸宽、13英寸长的矩形型钢，在立柱与横梁的连接节点处做三角补强，所有焊缝均采用连续角焊缝，焊脚尺寸匹配型材壁厚，焊接完成后整体做热浸镀锌加户外聚酯粉末喷涂处理，能够抵御海边盐雾环境的长期侵蚀，设计使用寿命不低于15年。

　　从设计思路来看，这套框架没有采用复杂的变截面或者定制型材，全部选用市场上通用的标准槽钢与矩形管，所有构件的下料长度均为整尺裁切，没有多余的废料产生，适合在海岛区域交通不便、加工条件有限的场景下现场拼装，所有连接节点的螺栓孔均在工厂预制完成，现场仅需拧紧紧固件即可完成组装，无需专业焊接设备到场，大幅降低偏远区域的施工成本。框架的净空高度预留了1.4m的下部操作空间，工作人员可以在框架下方自由通行，进行除草、采收、管线检修等作业，不会出现碰头或者操作空间不足的问题；顶部的梁格排布预留了喷淋管线、照明线路的穿管空间，所有管线可以沿着型钢腹板内侧布置，通过卡扣固定，避免管线外露被紫外线加速老化。

　　在实际使用过程中，这套框架除了承载栽培设施之外，还可以在顶部额外挂载小型气象监测设备、防虫网挂架等附属设施，整体冗余荷载预留了20%的余量，不会因为少量附加荷载出现结构变形。针对海岛区域偶发的暴雨天气，框架顶部的梁格设置了5‰的找坡角度，安装遮阳网或者防雨膜时可以自然形成排水坡度，避免顶部积水增加额外荷载。立柱底部的安装脚板设置了长圆形调节孔，可以在地面存在少量不平整时调整安装位置，补偿土建施工的误差，降低基础施工的精度要求。

　　从结构受力的角度来看，这套框架的荷载传递路径非常清晰，栽培槽与附属设施的荷载通过次梁传递到主承重梁，再由主承重梁传递到四根主立柱，最终通过底部脚板传递到混凝土地面，斜向支撑与横向拉接构件主要承担水平方向的风荷载与地震作用，保证结构的整体稳定性，没有多余的冗余构件，整体用钢量控制在合理范围内，既不会因为构件过少导致安全系数不足，也不会因为过度设计造成材料浪费。所有型钢的截面选型均经过受力验算，在满荷载工况下，主梁的最大挠度控制在跨度的1/500以内，不会因为长期承重出现下挠变形，保证栽培槽的水平度，避免灌溉水出现单侧溢流的问题。
