多铰接孔立式连接支座结构设计

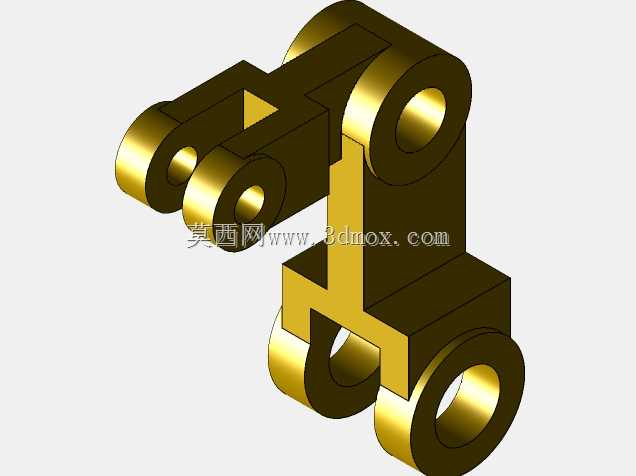

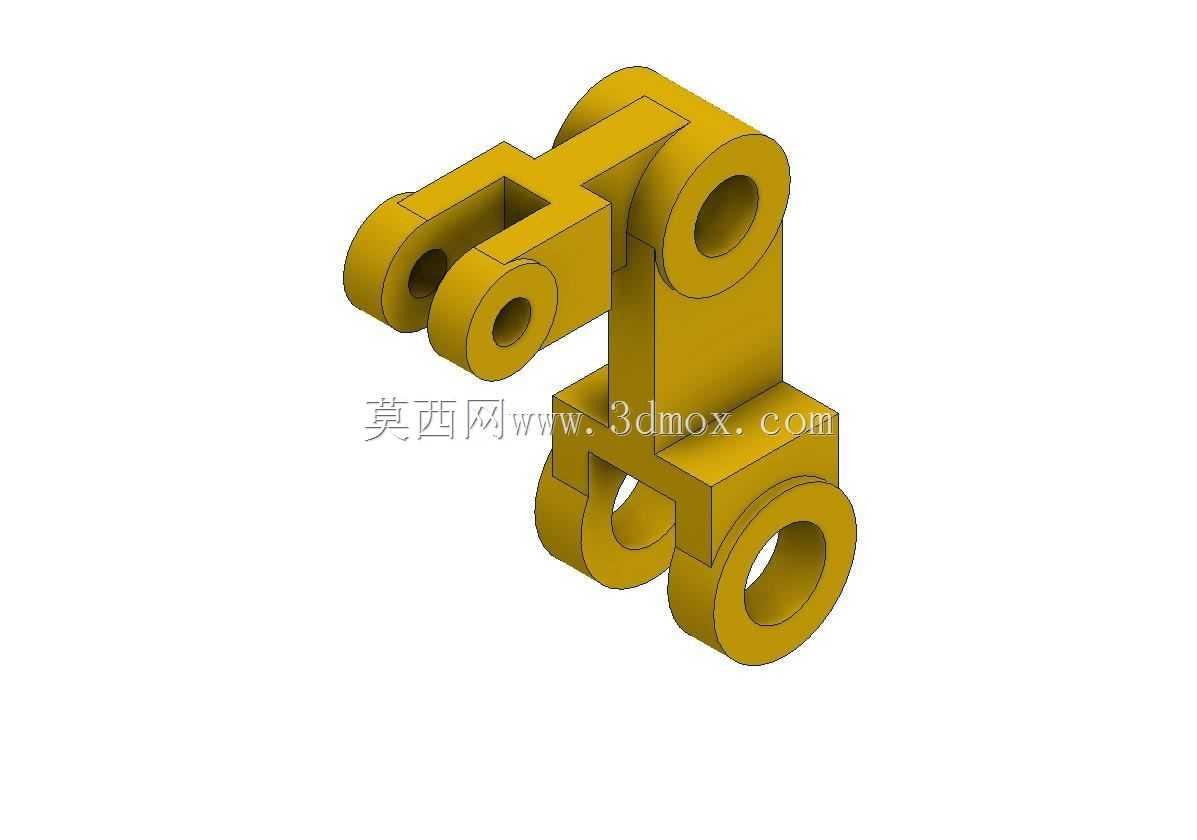

　　这类多铰接孔立式连接支座，常见于各类需要多连杆联动的机械传动场景中，比如起重设备的变幅机构铰接点位、自动化生产线的连杆传动模组、工程机械的执行端连接部位，核心作用是作为多组连杆的交汇支撑载体，同时传递不同方向的拉压载荷与扭转力矩，保证联动机构的运动轨迹精度。从结构设计逻辑来看，整个支座采用一体化铸造成型后做机加工的工艺路线，主体为立式矩形支撑臂结构，上下两端分别延伸出两组平行的双耳铰接座，上端双耳座沿水平方向开设同轴通孔，用于连接上侧的摆动连杆，下端双耳座同样沿水平方向开设同轴通孔，且孔轴线与上端孔轴线保持平行，同时下端座体延伸出方形安装定位面，可通过螺栓紧固在设备的固定基座或者移动滑台上。在设计铰接孔的位置时，

　　需要严格核算上下孔的中心距公差，这个尺寸直接决定了连杆机构的运动行程与死点位置，通常孔中心距的公差会控制在IT7级以内，避免因尺寸偏差导致连杆运动卡滞或者传动精度超差。每个铰接孔的内壁都设计了足够的壁厚，因为铰接位置会频繁承受销轴传递的交变载荷，壁厚不足容易出现孔口变形、开裂的失效问题，同时孔的两端都做了倒角处理，方便销轴装配时的导入，也能避免装配过程中孔口锐边划伤销轴表面的润滑层。上端的双耳座之间预留了足够的开口间隙，这个间隙尺寸需要匹配所连接连杆的端部厚度，间隙过小会导致连杆摆动时与支座侧面发生摩擦，间隙过大则会让连杆在运动过程中出现横向窜动，增加销轴的侧向剪切力，通常间隙值会比连杆端部厚度大0.2-0.5mm，

　　兼顾装配便利性与运动稳定性。下端的方形安装面上，除了铰接孔之外，还预留了螺栓安装的沉孔位置，沉孔的深度需要保证螺栓紧固后螺栓头不会突出安装面，避免影响支座与基座的贴合精度，安装面的平面度要求控制在0.05mm以内，保证装配后支座不会出现倾斜，进而导致上下铰接孔的轴线出现偏斜，加剧销轴与孔的磨损。从受力角度分析，这类支座在工作时，上端铰接孔会承受来自连杆的斜向拉力或者推力，力会沿着立式支撑臂传递到下端的安装基座，因此支撑臂的截面做了等强度设计，在靠近上下铰接座的位置适当增加了壁厚，中间段在保证抗弯截面系数满足要求的前提下适当缩减壁厚，在保证结构强度的同时控制整体重量，降低运动过程中的惯性载荷。在实际选型应用时，

　　需要先明确所连接连杆的最大载荷、摆动角度范围、运动频率，再匹配对应孔直径、中心距的支座，同时要确认安装面的螺栓孔位分布是否与基座匹配，避免出现安装干涉。如果应用在重载或者高频运动的场景，还需要在铰接孔内加装铜套或者自润滑轴承，降低销轴与孔的摩擦系数，延长构件的使用寿命，同时要在铰接位置设计注油通道，方便定期补充润滑脂。整个结构没有多余的冗余设计，所有的几何特征都服务于载荷传递与运动连接的需求，外形轮廓的过渡位置都采用了圆角过渡，避免应力集中导致的疲劳失效，尤其是支撑臂与上下双耳座的连接位置，圆角半径通常会取壁厚的1/3以上，分散应力集中点的峰值应力。在三维建模过程中，需要优先确定上下铰接孔的轴线位置与安装面的基准，再以此为基础拉伸生成主体结构，之后对各个连接位置做圆角处理，最后生成安装孔与倒角特征，建模时要注意各个特征的父子关系，避免后续修改孔位或者中心距时出现特征报错，同时要预留出加工余量的补偿尺寸，保证最终加工完成的零件符合设计尺寸要求。这类支座虽然属于小型机械连接件，但却是连杆传动机构中不可或缺的核心支撑部件，其加工精度与结构强度直接影响整套传动机构的运行稳定性与使用寿命，在设计过程中需要结合实际工况的载荷谱做有限元校核，确认最大应力点的应力值低于材料的许用应力，同时核算铰接位置的比压，避免出现压溃失效的问题。
