多接口带安装耳五通式流体连接壳体

　　这类多通连接壳体在流体输送管路系统里承担着分流、汇流以及流向切换的核心转接作用，常见于液压动力单元、气动控制回路、工业冷却循环系统、小型化工介质输送支路这类需要多管路交汇的场景，区别于普通两通接头，它能在单一节点上同时对接不同走向的管路，减少管路拼接的接头数量，降低整个回路的泄漏风险点。从结构设计来看，主体采用等径主通腔设计，轴向贯通的主腔是介质流通的主要通道，内壁做了均匀壁厚处理，避免局部应力集中，在常规1.6MPa工作压力下能保证足够的结构强度，不会出现腔壁鼓胀或者开裂的问题。侧面延伸出的斜向接口是支路通道，接口端面做了平整的密封贴合面，能适配O型圈或者平垫片的密封形式，保证支路连接后的密封可靠性。

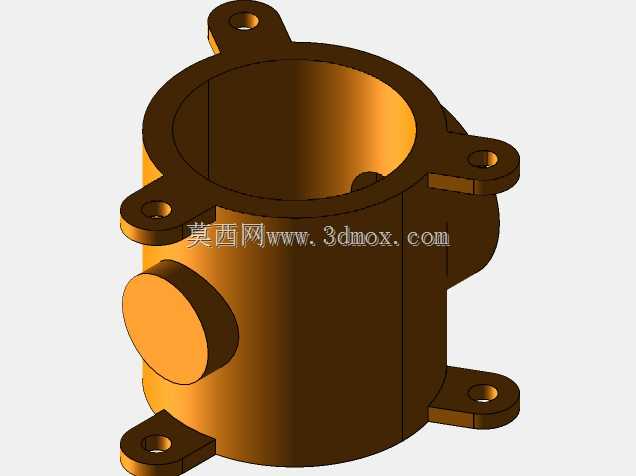

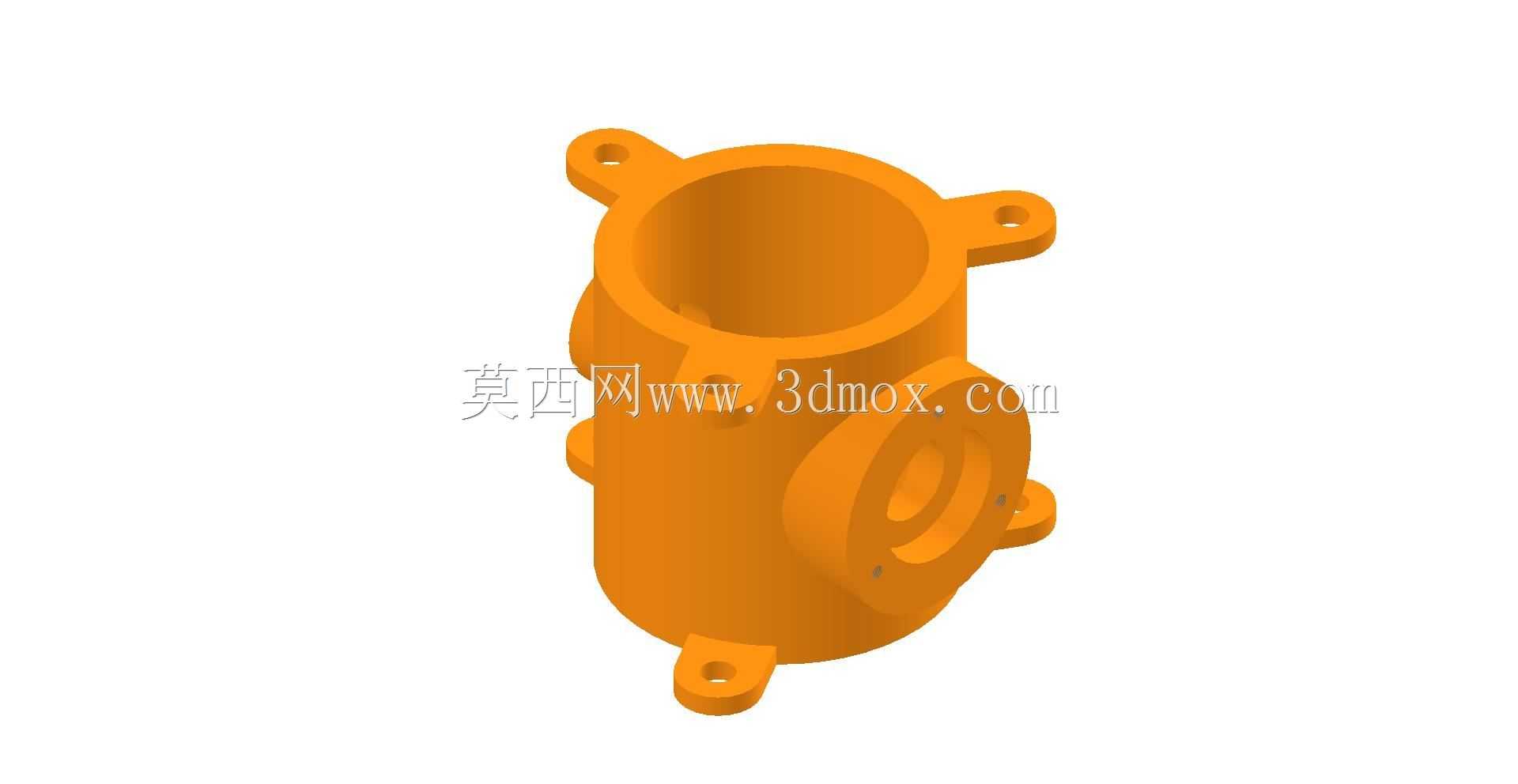

　　周向分布的六个带通孔安装耳是整个部件的安装固定结构，耳座和主体腔体做了圆弧过渡衔接，避免安装锁紧时耳座根部出现应力断裂，每个安装耳的通孔位置做了同轴度公差控制，能适配M6或者M8规格的紧固螺栓，安装时可以直接通过螺栓将整个壳体固定在设备机架或者阀组安装板上，不需要额外设计转接支架。设计过程中首先要确定各个接口的通径匹配关系，主腔通径要满足系统最大流量下的介质流速要求，一般控制在3-5m/s的合理区间，避免流速过快造成压损过大或者管路冲蚀，支路接口的通径根据支路的流量需求做匹配，不需要和主腔等径，能在保证流量的前提下减少整体结构的占用空间。安装耳的位置布局要考虑实际安装时的操作空间，每个螺栓的锁紧位置要预留出扳手的操作间隙，

　　避免出现螺栓无法锁紧的问题，同时耳座的厚度要根据螺栓的锁紧力矩做强度校核，保证锁紧时耳座不会出现变形。外形的安装边界上，主体腔体的外径控制在适配常规管接头的尺寸范围，各个接口的外伸长度要保证管接头拧紧时不会和相邻接口或者安装面产生干涉，整体的轴向长度和径向宽度都做了紧凑化处理，能在狭小的阀组安装空间内完成布置，不会占用过多的设备内部空间。这类壳体一般采用铸造工艺做毛坯生产，后续再对各个密封端面和安装孔做机加工，建模时要预留足够的加工余量，同时在各个转角位置做铸造圆角处理，避免铸造时出现应力集中或者充型不满的缺陷，腔体内部的流道交汇处做了圆弧过渡，减少介质流动时的湍流和压损，同时避免杂质在交汇处沉积堵塞流道。在实际设备应用中，

　　这类五通壳体可以替代多个两通、三通接头的拼接组合，减少管路的装配工作量，同时整个节点的结构集成度更高，抗震性能更好，在设备运行产生振动的工况下，比多个接头拼接的结构更不容易出现松动泄漏的问题，适合在工程机械、机床液压系统、自动化生产线气动回路这类有持续振动的工况下使用。
