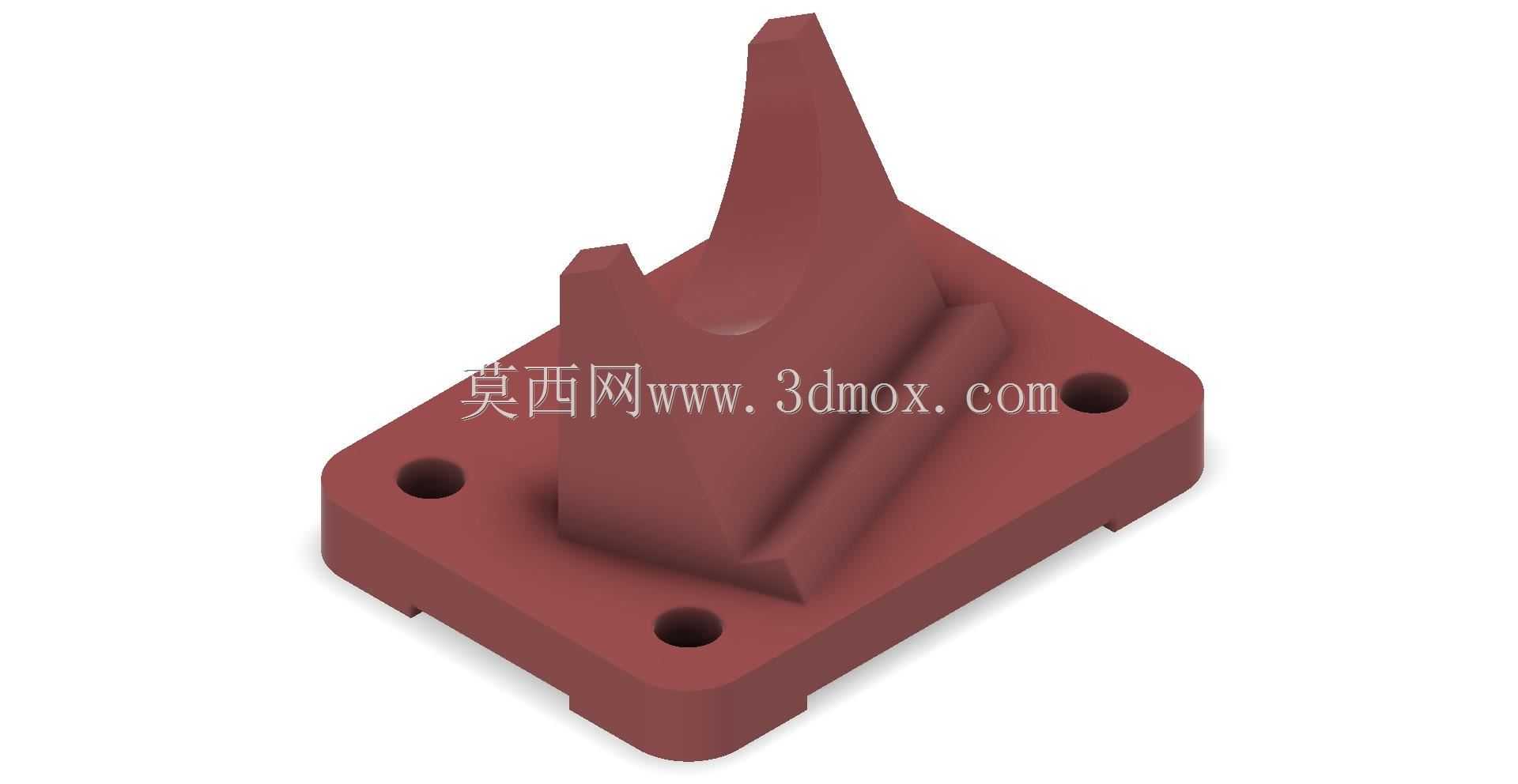

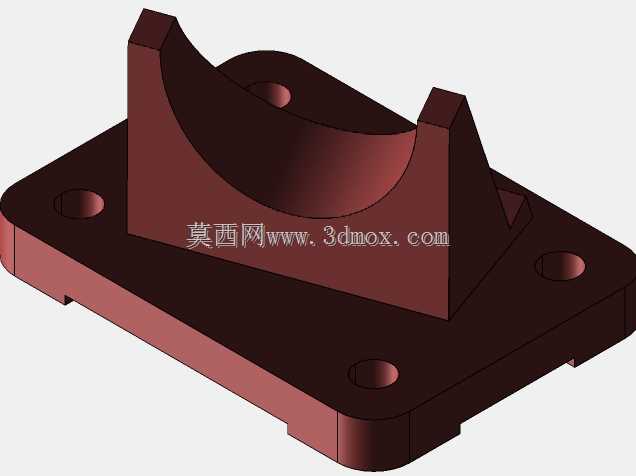

带安装法兰的异形支撑定位块结构

　　这类带方形安装法兰的异形支撑定位件，常见于轻工输送线、工装夹具工位以及小型专用设备的侧向定位场景，核心作用是在设备运行过程中为被加工件、移动模组或者辅助机构提供单侧的硬限位与侧向支撑，避免工位部件在往复动作中出现偏移、窜动，保障工位重复定位精度。从结构设计来看，底部的方形安装法兰做了等厚处理，四个角位置预留了沉头安装孔，孔位的中心距匹配常规的工业铝型材安装槽间距，也适配钢板焊接工位的标准孔位布局，安装时可以直接采用内六角螺栓穿过沉孔完成固定，沉孔的深度刚好可以容纳螺栓头部，安装完成后法兰上表面不会有凸起结构，不会干涉周边其他部件的移动路径。法兰与上部支撑立筋之间做了大圆角过渡处理，避免直角位置的应力集中，在承受侧向冲击载荷时，

　　应力可以顺着圆角均匀分散到整个法兰基体上，不会在根部出现应力断裂的问题。上部的支撑工作面做了差异化的高度设计，较高的支撑凸台主要承担主要的侧向抵接载荷，凸台的顶部做了小角度的导向斜面，当移动部件靠近定位块时，导向斜面可以先引导部件滑入正确的定位位置，即使部件初始位置存在小幅偏差，也能顺着斜面完成对位，不会出现硬碰撞卡滞的问题；稍矮的辅助凸台则起到辅助支撑的作用，在主支撑凸台承受载荷时，辅助凸台可以分担部分倾覆力矩，避免整个定位块在长期受力后出现倾斜变形。两个凸台之间设置的加强筋顺着载荷受力方向布置，筋板的厚度与法兰厚度保持一致，既不会因为筋板过薄导致受力变形，也不会因为整体结构过厚造成材料浪费，

　　同时筋板的侧面与两个凸台的侧面做了顺滑过渡，没有突兀的结构转折，在三维建模过程中可以通过拉伸、拔模、圆角等基础特征完成建模，不需要复杂的曲面处理，后续如果需要做工程图出图或者数控加工编程，特征识别的难度很低，加工时无论是采用铣削加工还是3D打印快速成型，都能很方便地完成制造。从安装边界来看，整个零件的法兰底面为完全平面，安装时只需要保证安装基面的平面度在0.1mm以内，就可以保证定位块的安装垂直度，四个安装孔的位置公差控制在±0.05mm即可满足常规工位的定位精度要求，不需要额外做定位销孔的精加工，对于精度要求更高的工位，也可以在法兰侧边预留定位销的安装位置，根据实际使用需求灵活调整。这类定位块的支撑工作面没有做额外的缓冲结构，

　　属于硬定位支撑件，适合用于定位精度要求较高、冲击载荷较小的工位，如果是冲击载荷较大的场景，也可以在支撑工作面上预留聚氨酯缓冲垫的安装槽，拓展零件的适用场景。在实际选型应用时，需要根据工位的最大侧向载荷核算立筋与凸台的厚度，当前结构的尺寸参数适配10kg以内移动部件的定位需求，如果是更大载荷的场景，可以等比例放大法兰尺寸、增加立筋厚度，同时对应调整安装孔的直径，匹配更大规格的安装螺栓。整个零件的结构没有复杂的倒扣结构，模具开模或者数控加工的工艺性良好，适合批量加工制造，在常规的自动化装配工位、物料分拣工位、小型专机的定位环节都可以广泛应用，能够有效替代定制化的焊接支撑件，减少现场加工的工作量，提升设备的装配效率。
