带凸台沉孔的L型定位连接基座

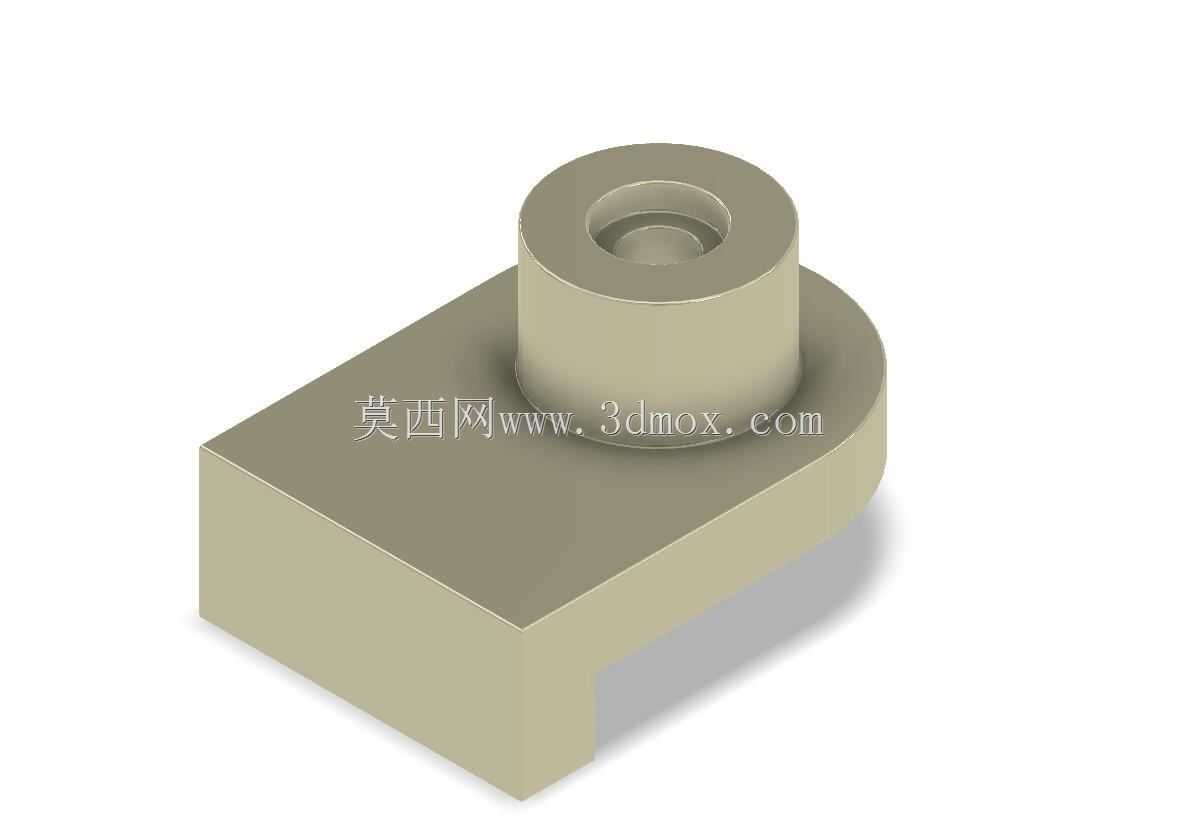

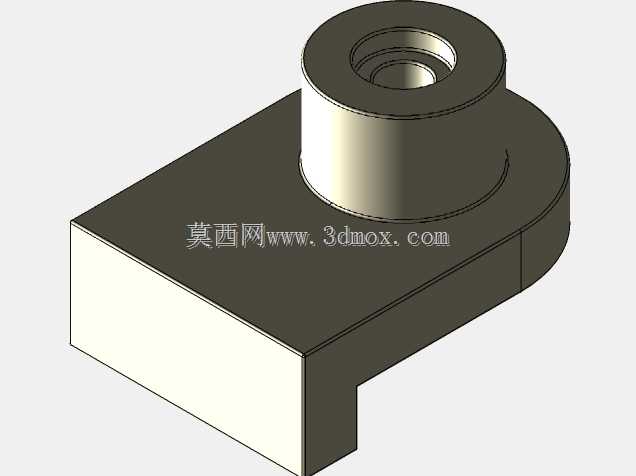

　　在轻工自动化输送线、小型工装夹具的定位工位中，这类带凸台沉孔的L型基座是十分常见的支撑定位构件，日常多承担小型气动元件、检测传感器、导向滑块的安装承载功能，也可作为小型模组的侧向定位挡块使用，适配的工况多为中低载荷、无强冲击的装配工位，常见于电子零部件组装线、小型包装设备的进料定位段，以及非标工装的辅助支撑点位。从结构设计逻辑来看，基座主体采用L型切角的块体结构，底部平直段的底面为全平面加工设计，安装时可直接贴合设备安装板的T型槽面或工装基板的光面，通过底部预留的安装孔位完成锁附固定，切角的设计并非随意为之，一方面是为了避让安装面上相邻的凸起构件、走线槽或者相邻工位的零件轮廓，避免安装时出现干涉，另一方面也能减少基座整体的材料用量，

　　在不降低结构刚性的前提下控制零件自重，尤其适合在需要多点位密集布置支撑的工装场景中使用。上部的圆柱形凸台是整个零件的核心功能段，凸台中心加工的沉孔为阶梯孔结构，上部大直径段用于容纳紧固件的螺栓头或者连接轴的轴端挡圈，下部小直径段可穿入定位销或者连接螺栓，实现上部搭载零件的精准定位与锁附，凸台的外圆柱面可直接作为定位基准面，适配带孔位的摆动拨杆、小型滚轮支架或者传感器安装支架的套装固定，无需额外加工定位面，减少装配时的调整工作量。从安装边界尺寸来看，基座底部的长宽尺寸适配常规20系列铝型材的安装间距，凸台的高度控制在常规小型气动手指的安装座高度范围内，沉孔的直径适配M4、M5规格的内六角圆柱头螺栓，可直接选用标准紧固件完成装配，

　　无需定制特殊连接件。设计时特意将凸台与基座主体的连接处做了圆角过渡处理，避免直角连接处的应力集中问题，即便在长期承受侧向偏载的工况下，也不会出现凸台根部断裂的问题，零件的所有外露棱边都做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在零件入库存放时减少磕碰导致的基准面损伤。在实际建模过程中，这类零件优先采用拉伸凸台、拉伸切除的基础特征完成主体构建，沉孔部分可直接调用软件自带的异型孔向导特征生成标准阶梯孔，保证孔位的尺寸公差与标准紧固件适配，圆角与倒角特征放在建模流程的最后阶段添加，避免前期特征修改时导致圆角重建失败。这类基座在实际使用中，可根据搭载零件的重量调整主体的壁厚，若用于承载较重的导向模组，

　　可适当增加底部块体的厚度提升整体刚性，若仅用于安装微型光电传感器，还可进一步在基座非基准面处做减重槽设计，进一步降低零件重量。在装配场景中，这类基座的安装面平面度公差通常控制在0.05mm以内，凸台外圆与底部安装面的垂直度公差不超过0.03mm，保证上部搭载的零件不会出现安装偏斜，避免影响检测或者导向精度，沉孔的同轴度公差控制在0.02mm以内，保证连接螺栓穿入后不会出现别劲的问题，延长紧固件的使用寿命。不同于一体化铸造的大型基座，这类小型机加工基座多采用铝合金或者45号钢直接铣削加工成型，加工周期短，改型成本低，可根据不同工位的安装需求快速调整凸台高度、沉孔规格以及底部切角的尺寸，适配各类非标设备的定制化需求，在小型非标自动化设备的设计中，这类标准化的小型基座可大幅减少设计人员的重复建模工作量，直接调用成熟结构即可快速完成工位布局设计。
