三角网格分块式球面穹顶结构设计

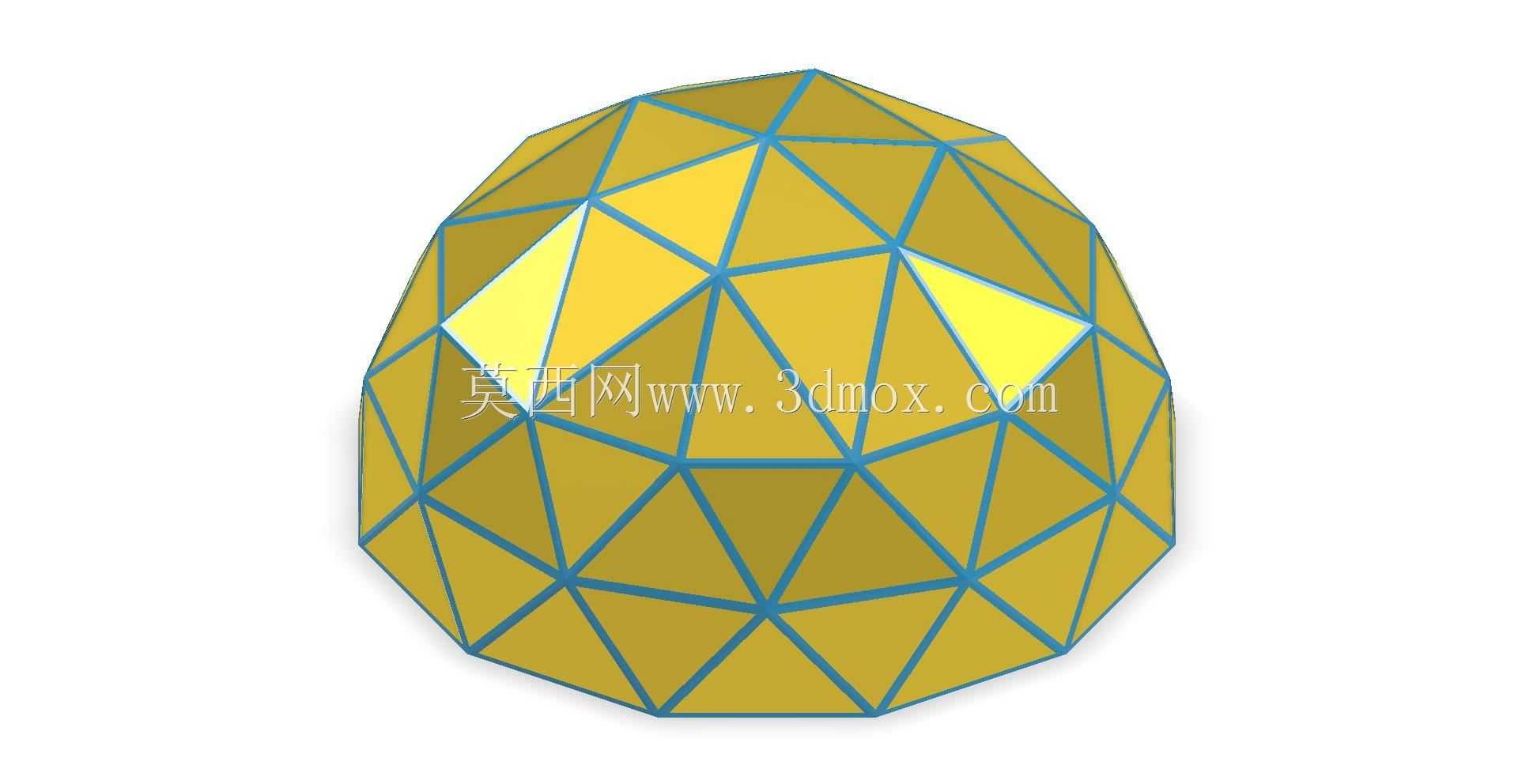

　　这类三角网格分块的球面穹顶结构，最早在大跨度无柱空间的场馆建设中被广泛应用，近些年也逐步延伸到户外临时展棚、小型天文观测台顶、工业厂区原料堆场封闭罩等场景中。区别于传统现浇混凝土穹顶的厚重施工逻辑，这种离散化分块的结构设计，核心是把连续的球面曲面拆解为若干个平面三角形单元，每个单元可单独预制加工，现场仅需通过节点件完成拼接，大幅降低了高空作业的施工难度与支撑胎架的搭设成本。从结构受力逻辑来看，三角形单元本身具备天然的几何稳定性，拼接完成后整体形成类空间桁架的受力体系，风荷载、雪荷载以及上部附属构件的自重，会沿着每一根杆件的轴向传递到下部支撑环梁上，不会出现局部弯矩集中的问题，相比同跨度的网架结构，用钢量能降低15%左右。

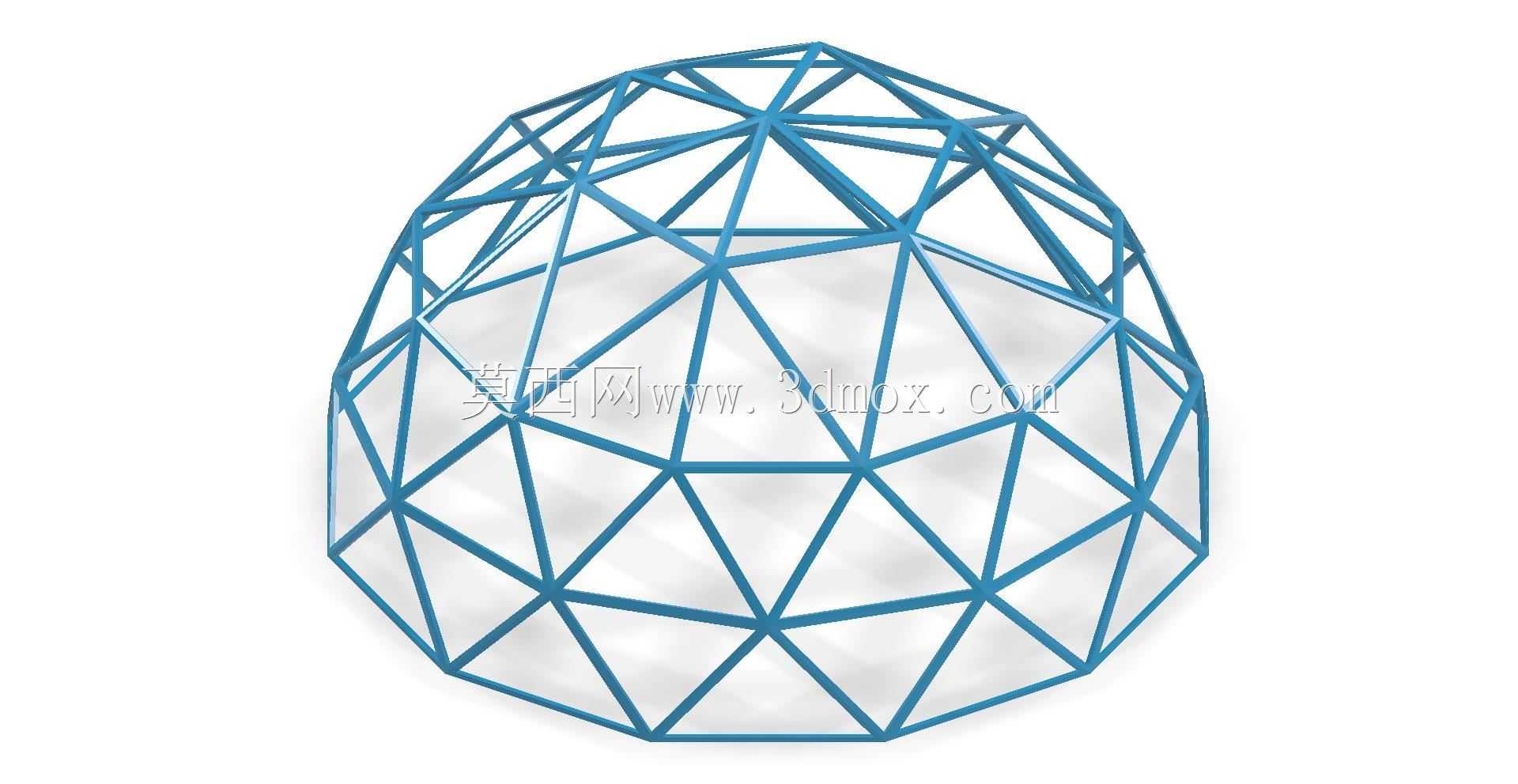

　　设计这类结构时，首先要确定穹顶的矢跨比，常规公共建筑场景下矢跨比控制在1/4到1/6之间，既可以保证内部空间的净高满足使用需求，也能避免矢高过大带来的风阻提升问题；如果是用于工业堆场封闭的场景，矢跨比可以适当降低到1/7，减少顶部迎风面积，降低强风天气下的结构倾覆风险。球面的分块逻辑需要兼顾加工便利性与曲面顺滑度，分块数量过少会导致单块三角形构件尺寸过大，运输与吊装难度提升，且拼接完成后曲面会出现明显的折角，影响外观与防水构造的铺设；分块数量过多则会增加节点连接件的用量，拼接工时也会同步上涨，常规10米跨度的穹顶，三角形单元的边长控制在0.8米到1.2米之间是比较均衡的选择。每个三角形单元的边框采用冷弯薄壁型钢焊接成型，

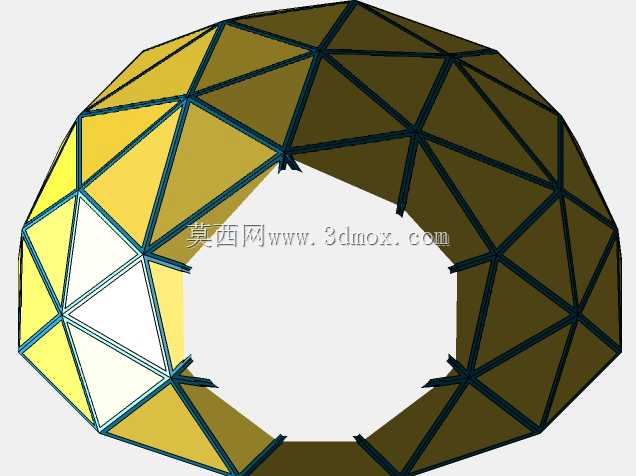

　　单元面材可根据使用场景选择，公共场馆场景可搭配夹胶玻璃或者聚碳酸酯阳光板，满足采光需求；工业封闭场景则可选用压型彩钢板或者玻璃钢面板，兼顾防腐与密封性能。节点设计是这类结构的核心，所有三角形杆件的交汇点采用定制的球形节点或者冲压钢板节点，每个杆件端部提前预制好连接耳板，现场通过高强螺栓完成固定，不需要现场焊接作业，安装效率能提升三倍以上，也避免了现场焊接带来的防腐层破坏问题。安装边界的处理上，穹顶底部需要设置一圈闭合的环形支撑梁，梁上提前预留好节点连接的螺栓孔位，所有底部杆件的端部都要与环梁做刚性连接，环梁自身要与下部的支撑柱或者墙体做可靠锚固，抵抗穹顶结构向外的水平推力。如果是跨度超过20米的大型穹顶，

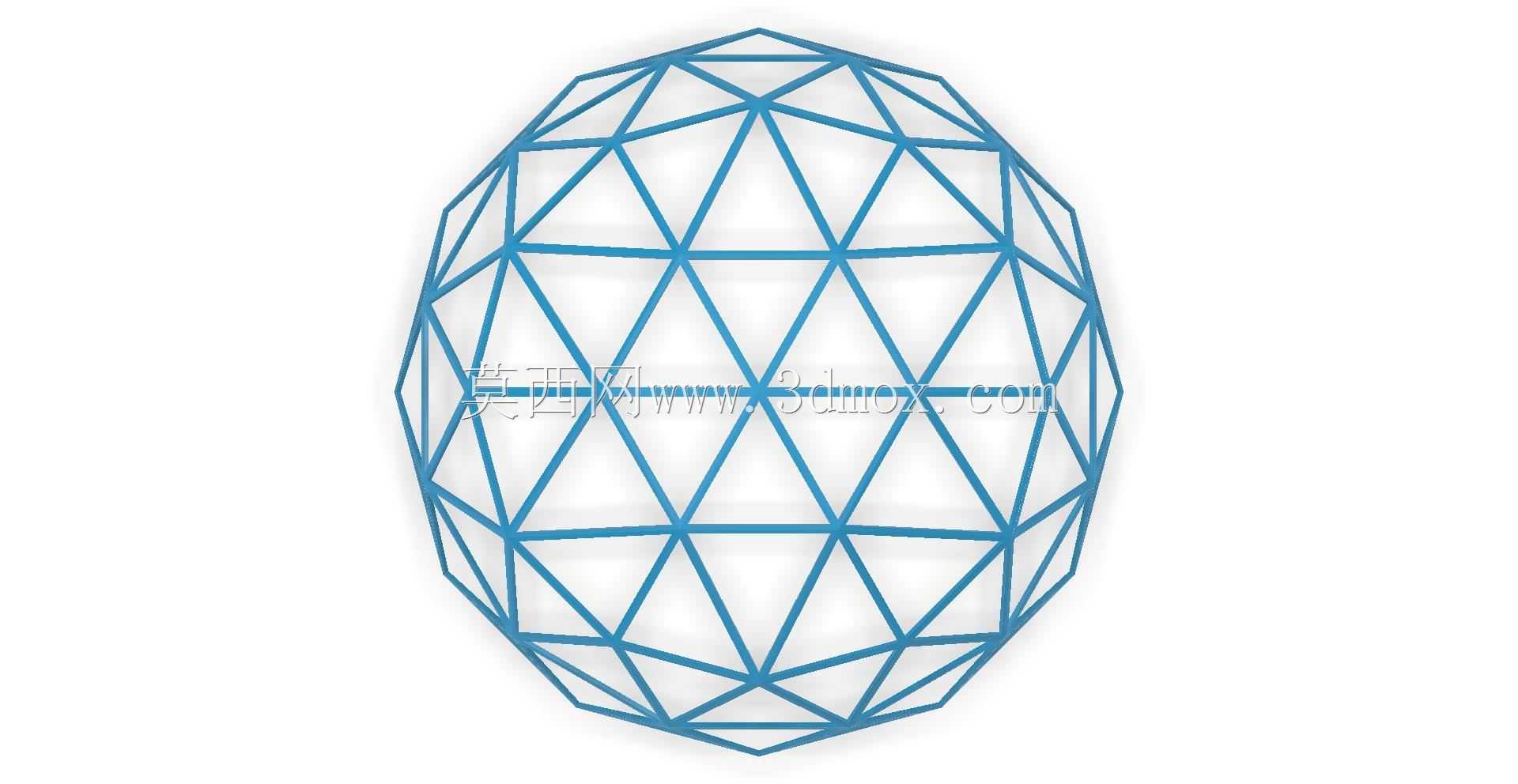

　　还需要在环梁位置设置预应力拉索，抵消部分水平推力，降低下部支撑结构的荷载要求。这类结构在日常使用中，因为三角形单元之间的缝隙可填充耐候密封胶，配合单元面材的防水构造，整体防水性能优于传统的网架屋面，且曲面造型不容易积雪，北方多雪地区使用时可以降低屋面除雪的维护成本。另外这种分块式设计也便于后期维护，单块面板或者杆件出现损坏时，不需要大面积拆除屋面，仅需单独更换对应的单元即可，维护成本远低于整体式的壳体结构。在建模过程中，需要先通过球面方程生成基础曲面，再按照测地线网格的逻辑完成曲面分块，确保每个三角形单元的边长偏差控制在5mm以内，避免现场安装时出现错孔、拼接缝隙过大的问题；所有杆件的下料长度都要提前做余量补偿，考虑焊接变形与安装公差带来的尺寸偏差，每根杆件的端部预留2mm的调整余量，保证现场拼接的顺畅度。
