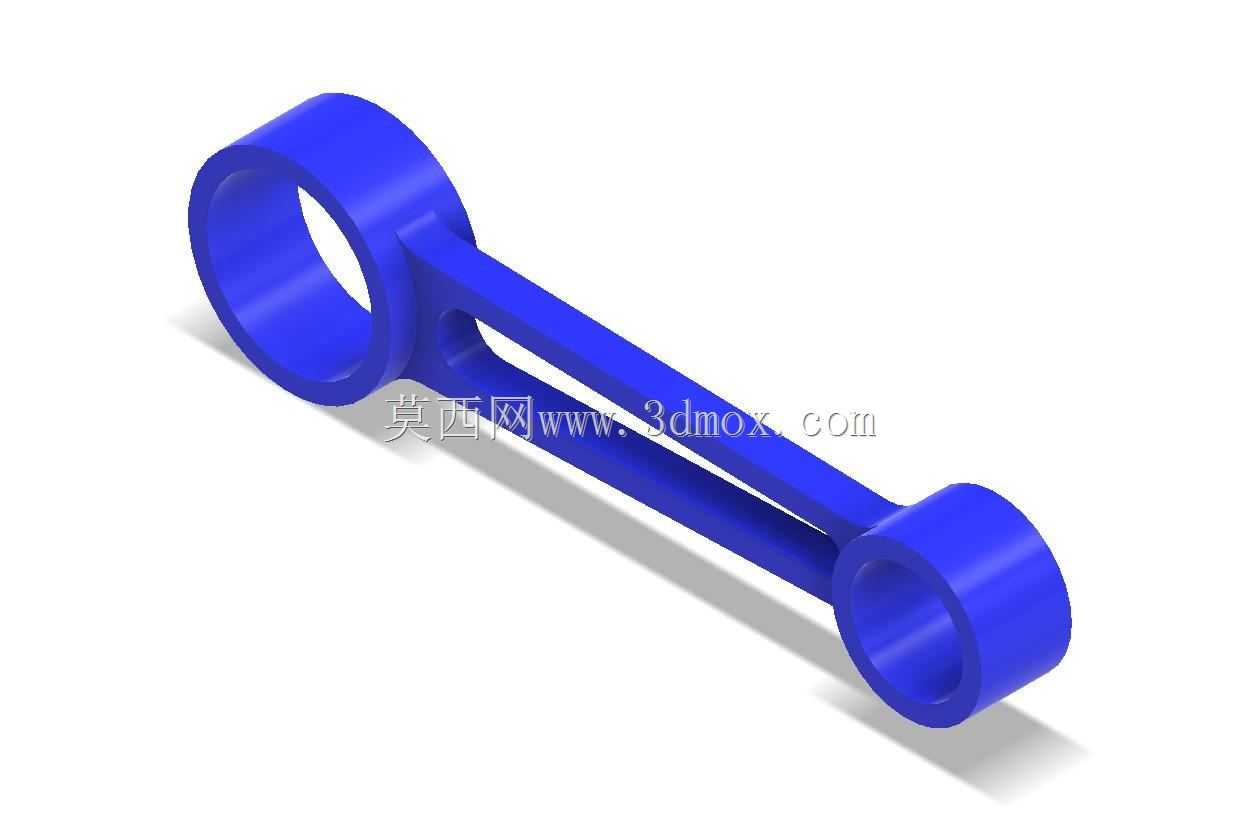

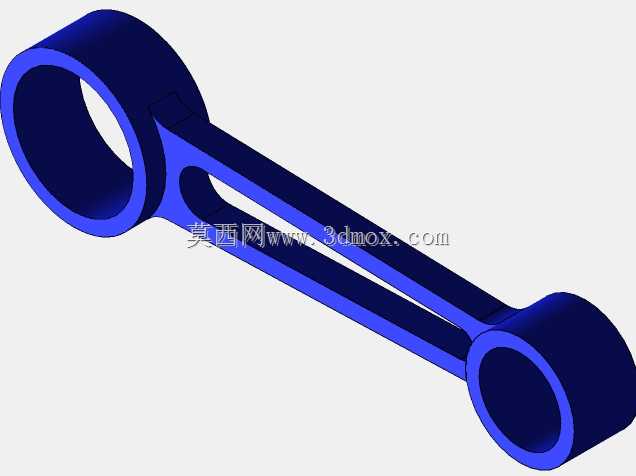

这类双环连杆构件在往复式动力传递场景中应用十分广泛,从小型内燃动力设备的气门传动组,到轻工机械的直线往复执行机构,再到部分输送设备的摆臂联动结构,都能见到这类结构的身影。它的核心作用是在两个存在固定中心距的回转副之间传递动力,将一端的回转运动转化为另一端的往复摆动,或是反过来将直线往复动作转化为回转运动,整个传力过程中要保证两端铰接点的运动轨迹不发生卡滞,同时承受交变的拉压载荷。
从结构设计逻辑来看,两端的环形结构是铰接安装位,设计时需要匹配对应铰接销轴的直径公差,环形内壁的表面粗糙度需要控制在合理范围,既要保证销轴转动时的润滑油脂留存空间,又要避免间隙过大导致传动过程中产生冲击异响。中间的连接臂采用等截面加强筋结构,没有多余的冗余材料,在保证整体抗弯、抗扭刚度的前提下尽可能降低构件自身重量,减少高速往复运动时产生的惯性力,这一点在每分钟往复次数超过千次的动力设备中尤为重要,过重的连杆会带来额外的振动载荷,加速铰接位轴承的磨损。
在实际安装适配层面,两端环孔的中心距是核心安装边界参数,这个尺寸直接决定了从动端的运动行程,设计建模时需要严格控制两孔的平行度公差,如果两孔轴线存在偏斜,安装后会导致销轴承受额外的弯曲应力,短时间内就会出现铰接位磨损松旷的问题。连接臂的截面厚度需要根据额定传递载荷核算,既要避免截面过薄导致受拉时发生塑性变形,也要防止截面过厚增加不必要的运动惯量,环形结构的外缘做了圆弧过渡处理,避免运动过程中与周边的壳体、其他联动构件发生运动干涉。
从工况适配角度讲,这类连杆如果应用在动力设备内部,通常会在环孔位置镶嵌耐磨衬套,衬套与连杆本体采用过盈配合,日常维护时只需要更换衬套即可,不需要整体更换连杆,大幅降低后期运维成本。连接臂的侧面没有多余的凸台结构,整体外形流畅,在做三维建模时,需要重点校验运动包络范围,确认连杆在整个摆动行程内,与周边的机架、传动齿轮、油路管线等部件保留足够的安全间隙,尤其是在多连杆联动的机构中,每一个连杆的运动轨迹都需要做全行程干涉检查,避免装配后出现运动卡滞甚至构件碰撞断裂的问题。
在材料选型匹配上,这类构件根据载荷等级不同,会选用不同的材料,中低载荷场景下可以采用高强度工程塑料注塑成型,具备自润滑特性且重量轻,适合轻工自动化设备的轻载传动场景;中高载荷场景下则会选用优质碳素结构钢模锻成型,表面做氧化或喷丸处理提升疲劳强度,环孔位置做精加工保证配合精度。建模过程中,环形结构与中间连接臂的过渡位置需要做足够大的圆角处理,避免应力集中,因为这个位置是交变载荷作用下的应力集中点,直角过渡很容易在长期循环载荷下产生疲劳裂纹,最终导致构件断裂失效。
实际应用中,这类连杆的安装拆卸也十分便捷,只需要将两端环孔对准对应铰接位的销轴,装入轴向定位卡簧即可完成固定,不需要复杂的调整工序,只要中心距尺寸和孔径公差符合设计要求,装配后就能顺畅传递动力。部分需要调整传动行程的场景,还可以在中间连接臂上设计可调式的长度调节结构,但固定长度的双环连杆因为结构简单、刚性好、传动精度稳定,在定行程的传动场景中应用占比更高,尤其是在对传动位置精度有一定要求的机构中,一体式结构的连杆不存在调节间隙,传动回程误差更小,能够保证长期运行下的动作一致性。
