L型双凸耳带孔安装固定支座结构

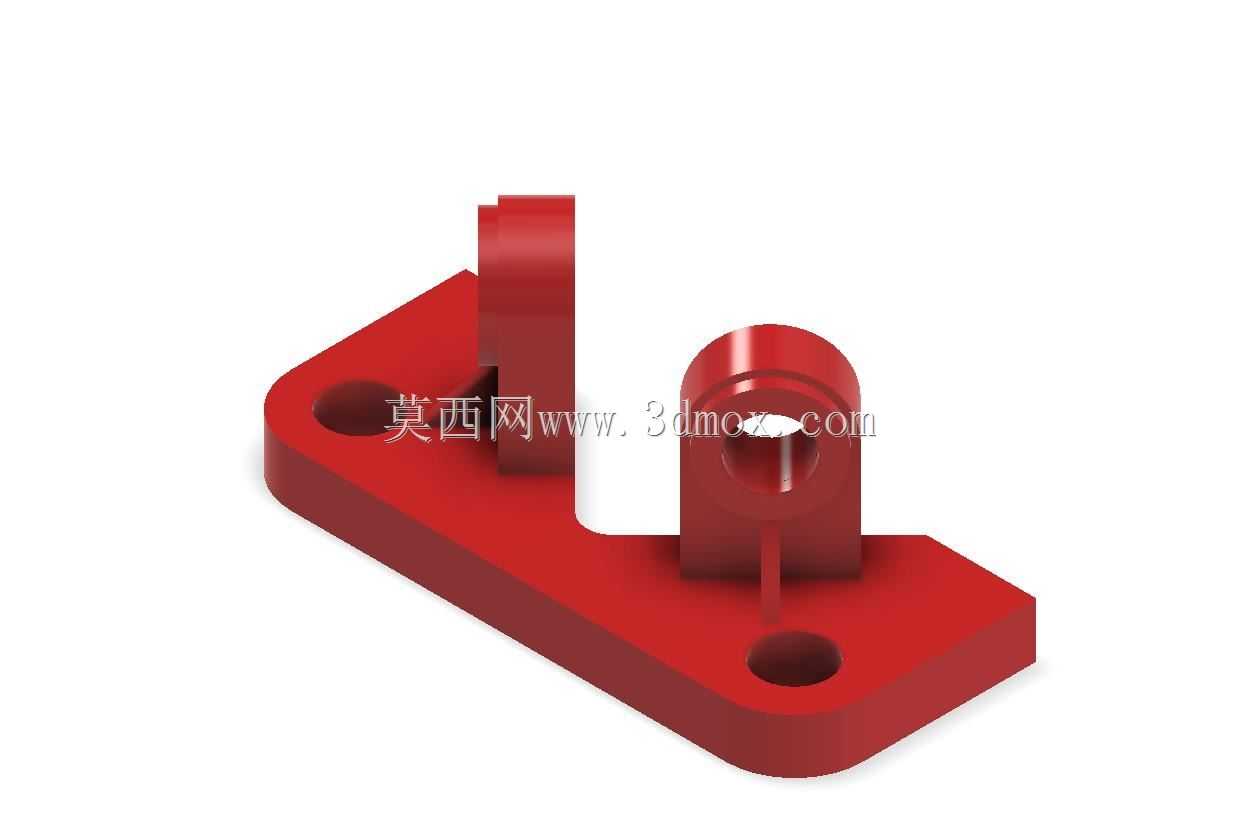

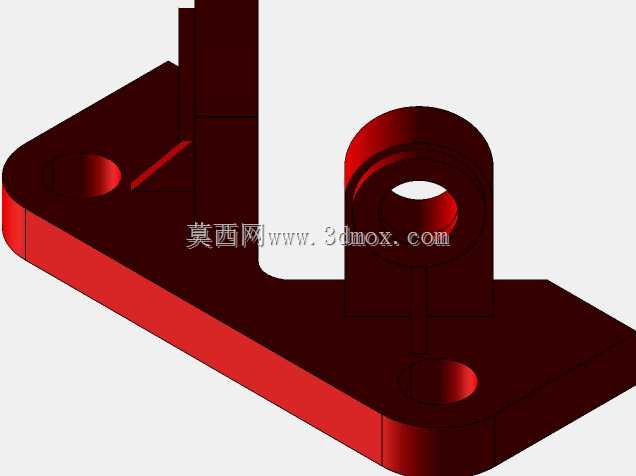

　　在轻工输送线、小型自动化工作站的工位定位模块里，这类L型结构的固定支座是很常见的铰接支撑构件，日常接触的设备改造项目里，不少需要实现小角度摆动的挡料、定位组件，都会用到这类带同轴安装孔的凸耳支座来做转动副的固定端。从实际安装场景来看，这类支座的底板采用L型切角布局，不是完整的矩形板，两个安装沉孔分别布置在底板的两个远端位置，这种设计首先是避开了底板转角处的应力集中区域，其次在安装时可以适配两种不同方向的安装基面——既可以贴装在水平设备台面的边缘位置，也可以贴装在垂直立板的侧边，不用额外加工转接板，能减少现场安装的辅件数量。两个凸耳的高度差是经过匹配的，较高的单凸耳和较低的带横向孔凸耳，孔位保持同轴，

　　这个同轴度公差在实际加工时一般控制在0.02mm以内，保证穿入铰接销轴后，转动件不会出现卡滞、别劲的情况，日常维护时也能快速抽出销轴更换磨损的转动部件，不用整体拆卸支座。设计这类支座的时候，首先要核算的是底板的抗弯强度，因为凸耳承受的是垂直于底板平面的径向载荷，当铰接端挂载的挡块或者拨杆受到工件冲击时，载荷会通过凸耳传递到底板与安装面的连接螺丝上，所以底板的厚度一般会取凸耳外径的1.2倍左右，避免长期受载后底板出现翘曲变形，导致铰接孔同轴度超差。两个安装孔采用沉孔设计，是为了让内六角螺丝安装后头部不突出底板平面，保证支座和安装基面完全贴合，不会因为螺丝头部突出导致安装倾斜，这点在垂直立面安装时尤其重要，如果安装面有间隙，

　　设备运行时的振动很容易导致固定螺丝松动。从安装边界来看，这类支座的整体外轮廓占用空间很小，L型的短边长度刚好覆盖较低凸耳的安装位置，长边延伸到高凸耳的外侧，在排布密集的工位上，不会和相邻的传感器、走线槽产生空间干涉，两个凸耳之间的预留间隙，刚好可以容纳厚度10-15mm的转动件，适配大部分小型自动化设备里的摆臂、挡料板的安装厚度。实际使用中，这类支座的铰接孔内一般会配套铜套或者自润滑轴承，避免销轴和支座本体直接摩擦，延长构件的使用寿命，因为支座本身一般采用铸铁或者碳钢加工，表面做喷塑或者发黑处理，耐磨性能不如专用的轴套，预留的孔位公差也刚好可以压入标准尺寸的铜套，不用二次加工。另外，支座的转角位置做了圆角过渡，不是直角拼接，

　　这部分的设计是为了消除铸造或者铣削加工时的应力集中，避免在受冲击载荷时转角位置出现裂纹，很多新手设计这类构件时容易忽略这个圆角，实际使用中往往在反复受冲击后出现断裂故障。在设备调试阶段，这类支座的安装孔预留了0.5mm的间隙余量，方便现场调整铰接点的位置，对准摆臂的转动中心，不用重新扩孔，能节省不少现场调试的时间，对于经常需要调整工位位置的柔性生产线来说，这点设计细节能大幅提升改线的效率。从载荷适配性来说，这类支座适合承受100N以内的径向摆动载荷，用在小型工件的定位、挡停、拨送工位完全足够，如果是更大载荷的场景，就需要加大凸耳的外径和底板厚度，配套更大直径的铰接销轴，不过这类小尺寸支座的应用场景本身就是轻载自动化工位，尺寸和强度的匹配度刚好覆盖常用的工况需求。
