方形四柱支撑钢结构设备机架

　　这类四柱方形钢结构机架，是工业现场设备承托场景里非常常见的支撑构件，日常在生产线旁的物料暂存工位、小型检测设备的安装基座、轻型加工单元的承载台位都能见到它的应用，核心作用是为上方搭载的设备、工装或物料提供稳定的刚性支撑，把上部载荷均匀传导到地面安装点位，避免设备运行过程中出现晃动、沉降或者形变偏移。从结构设计逻辑来看，整体采用上下两层方形框体搭配四根垂直立柱的对称布局，没有多余的冗余结构，所有受力杆件均采用等截面型钢制作，上层框体作为设备安装的基准面，加工时会提前预留安装孔位或者焊接固定螺母，方便上方设备直接对位锁紧，不需要现场二次配做复杂的连接结构；下层框体距离地面有一定高度，一方面可以避开地面的积水、积尘或者管线排布区域，

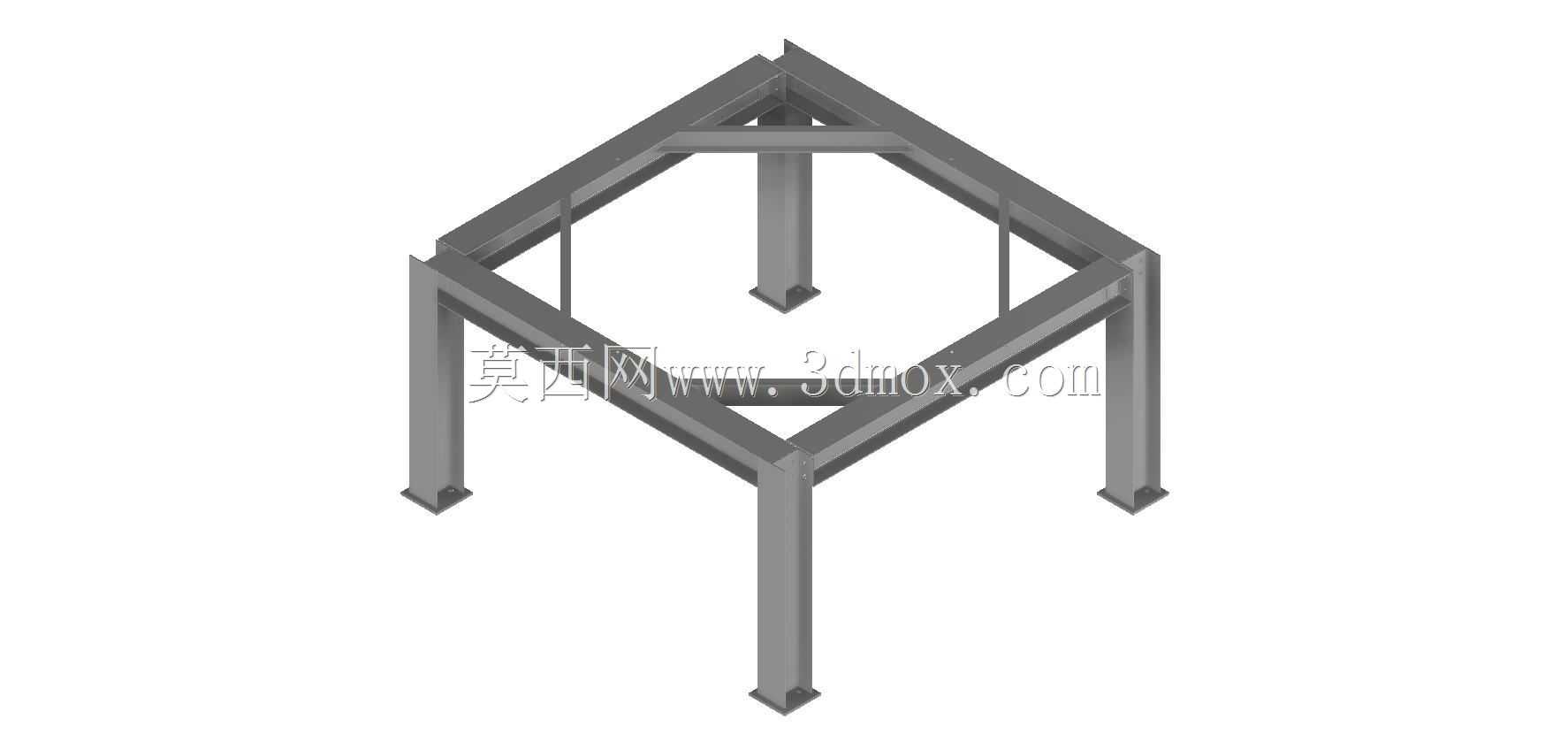

　　另一方面也给设备底部的管线连接、维护操作留出了足够的手部操作空间，日常检修时不需要把整个设备从机架上吊下来，就能完成底部接头、阀件或者线路的拆装作业。四根垂直立柱分别布置在方形框体的四个角点位置，每根立柱的底端都带有向外延伸的安装脚盘，脚盘上预留膨胀螺栓固定孔，安装时可以通过脚盘处的调节垫片微调整个机架的水平度，抵消地面不平整带来的安装误差，保证上方设备的安装基准面水平度符合使用要求。上下框体之间除了四根主立柱连接之外，在框体的边侧还增设了斜向或者垂直的加强筋，这些加强筋并不是满布设置，而是根据常规设备的载荷分布特点，在受力集中的框体中部位置做局部补强，既可以减少整体的钢材用量控制机架自重，

　　又能有效避免框体在长期载荷作用下出现侧向变形或者角点开焊的问题。从安装边界尺寸来看，这类机架的整体占地轮廓为规则正方形，四个立柱的外边缘就是机架的最大占地边界，现场排布时不需要额外预留侧面的安装操作空间，多个同规格机架可以并排紧密布置，适合在空间紧凑的车间内部做密集排布；机架的整体高度通常根据现场操作人员的作业高度设计，保证上方搭载的设备操作面刚好处于人体站立作业的舒适高度区间，减少操作人员长期作业的腰部疲劳。在实际选型使用时，这类机架的杆件壁厚可以根据上方搭载设备的总重量做调整，如果搭载的是振动类设备，还可以在立柱底端的脚盘处加装减震垫，阻断设备运行产生的振动向地面传导，避免振动影响周边其他精密设备的正常运行；

　　如果是用于洁净车间场景，还可以在机架表面做喷砂、喷塑或者不锈钢抛光处理，减少表面积尘，方便日常清洁擦拭。不同于定制化的大型设备机架，这种标准化的四柱方形框架结构通用性极强，不需要针对单一设备做专门的结构改型，只需要根据设备的底部安装尺寸调整上下框体的边长，就能适配绝大多数中小型工业设备的支撑需求，加工时可以直接采用型钢下料、焊接、打磨、表面处理的常规工艺制作，生产周期短，制造成本可控，出现局部杆件损坏时也可以直接替换对应杆件，不需要整体报废更换，后期维护成本极低。在三维建模过程中，这类结构需要重点关注各个杆件的连接节点处理，所有焊接位置要预留合理的焊角尺寸，避免建模时出现杆件干涉或者连接间隙过大的问题，安装脚盘的孔位要和常用的膨胀螺栓规格匹配，保证后期现场安装时孔位对位准确，不需要现场重新扩孔调整。
