双孔连接传动连杆结构件

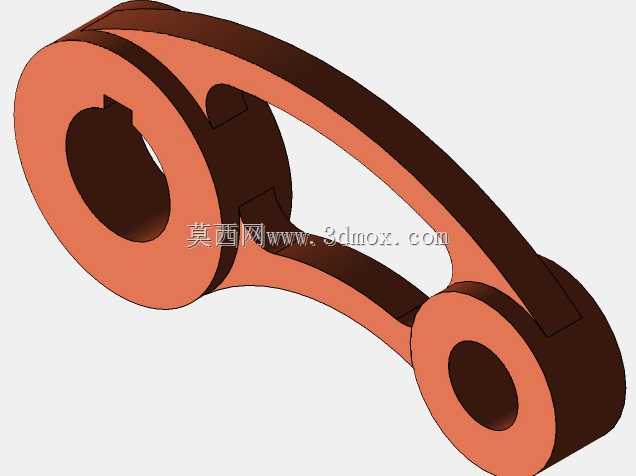

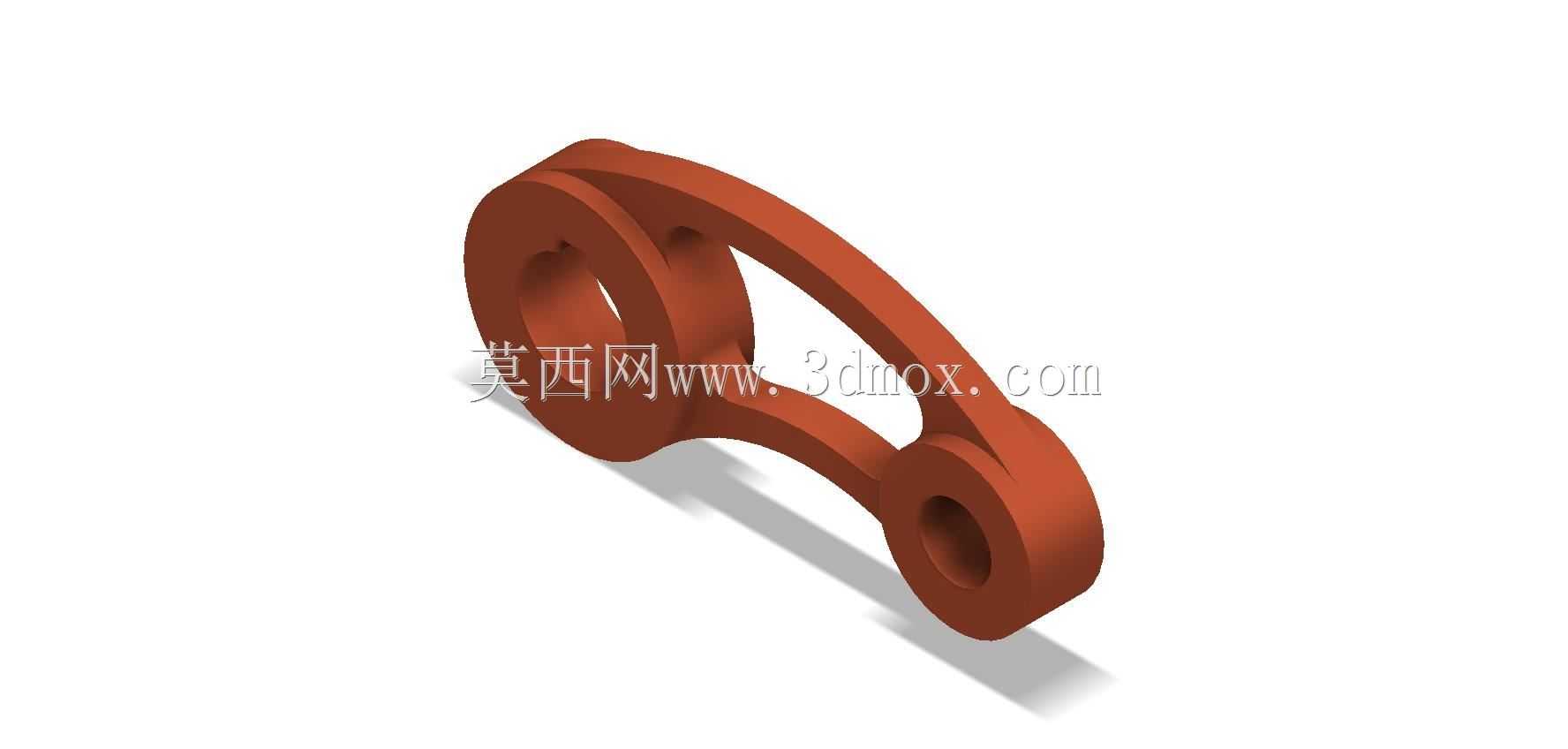

　　这类双孔连杆构件在往复式动力传递场景中应用十分广泛，常见于小型内燃机的曲柄连杆机构、轻工机械的往复进给单元、农用机具的动力传输路径中，核心作用是将旋转运动与直线往复运动做双向转换，或是在多铰接点的联动机构中完成既定轨迹的动力传递。从结构功能上看，两端的同轴孔系是核心安装基准，大端孔通常配套轴瓦或滚动轴承与曲柄销配合，承受动力输入侧的交变扭矩与冲击载荷，小端孔多通过衬套与活塞销、摇杆轴等部件铰接，输出端的往复作用力会通过杆身完成传导，杆身的弧形过渡结构是应力优化的关键设计，避免直角转折带来的应力集中问题，在长期交变载荷作用下能有效降低疲劳断裂风险。设计这类构件时，首先要明确两端安装轴的直径公差配合要求，

　　大端孔与曲柄销的配合多选用过渡配合，保证传动过程中无多余旷量同时兼顾装配便利性，小端孔与铰接轴的配合可根据工况选择间隙配合，适配往复摆动过程中的微小角度偏转。杆身的截面尺寸需要根据额定传递扭矩做强度校核，通常采用等强度设计思路，靠近大端受力较大的位置截面厚度适当增加，向小端延伸时逐步平滑过渡，在保证结构强度的前提下尽可能降低构件自重，减少往复运动过程中的惯性损耗。安装边界方面，需要重点校核两端孔的中心距公差，这个尺寸直接决定了传动机构的行程精度，中心距偏差过大会导致运动卡滞、异响甚至部件过载损坏；孔的端面垂直度也需要严格控制，保证安装后轴承端面与贴合面完全接触，避免偏载带来的轴承异常磨损。构件的外轮廓全部采用圆弧过渡，没有尖锐棱角，

　　一方面是锻造或铸造加工时的工艺需求，减少成型过程中的应力缺陷，另一方面也能避免装配过程中对操作人员、相邻管线部件的剐蹭损伤。在实际设备装配中，这类连杆的安装需要先确认两端铰接部件的轴向定位间隙，预留合适的热膨胀余量，避免工作温度升高后构件膨胀卡滞；杆身的朝向也需要与运动轨迹做匹配校验，确保全行程范围内不会与机壳、相邻传动部件发生运动干涉。从工况适配角度看，这类结构的连杆可适配中等载荷、中低转速的传动场景，若用于高速工况还需要额外做动平衡校验，在杆身适当位置设计去重结构，降低高速往复运动带来的振动。构件的两个安装孔内通常会预留润滑通道的设计空间，可根据需求加工油槽或油孔，保证铰接位置的持续润滑，减少运动副的磨损，延长整体部件的使用寿命。
