双耳铰接式机械连接固定支座结构

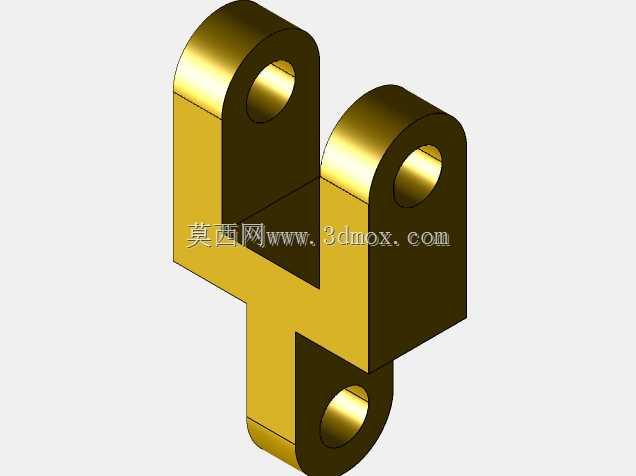

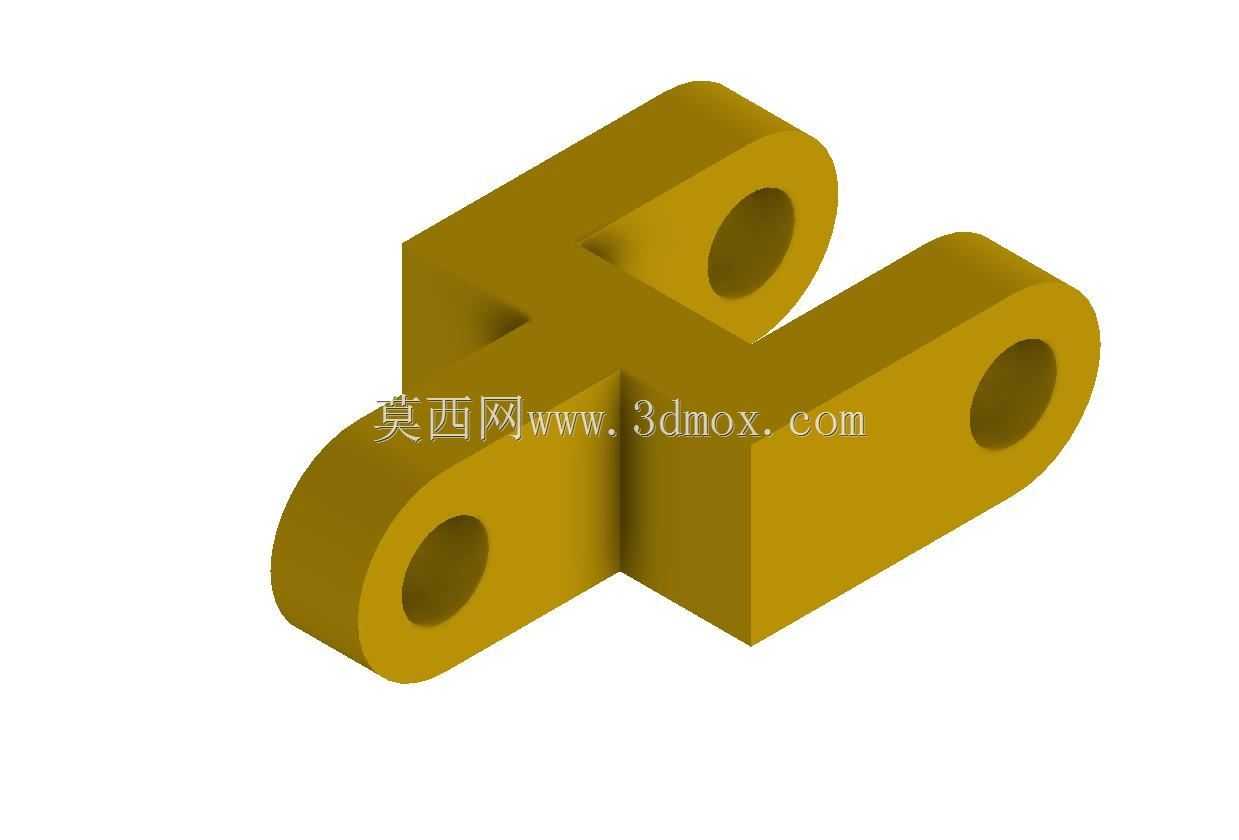

　　这类双耳铰接支座在工业设备的连杆传动、机构铰接点位应用十分广泛，常见于自动化生产线的连杆摆臂机构、工程机械的操作联动结构、轻工设备的开合传动单元中，核心作用是实现两个运动构件之间的铰接连接，允许相连构件绕销轴完成设定角度范围内的摆动，同时传递对应工况下的拉压载荷，避免构件运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，该支座采用一体式块状基体搭配三个同轴铰接耳的布局，基体部分做了等厚的实体设计，保证整体刚性，三个铰接耳分别分布在基体的不同延伸臂端，每个耳片上都加工有同轴的销轴安装孔，孔位与耳片端面保持垂直，确保销轴装入后不会出现偏斜，降低销轴运转过程中的单边磨损风险。耳片的外轮廓做了圆弧过渡处理，没有尖锐的直角棱边，

　　一方面是减少热处理过程中的应力集中点，避免耳片在受冲击载荷时从根部开裂，另一方面也能避免安装过程中锐边划伤操作人员、刮损相邻构件的防护涂层。在安装边界方面，该支座的基体底面为平整安装面，可通过焊接或者螺栓紧固的方式固定在设备的机架或者运动构件上，三个铰接耳的孔位中心距经过精准校核，保证相连的三个连杆构件摆动时不会出现运动干涉，每个铰接孔的内径公差按照间隙配合的要求设计，既保证销轴可以顺利穿入，又不会因为间隙过大导致铰接点出现旷量，影响整个传动机构的运动精度。设计过程中需要重点关注耳片根部的强度，因为铰接点受载时耳片根部是应力集中最高的区域，所以在耳片与基体连接的位置做了圆角过渡，圆角半径根据耳片厚度匹配设置，

　　避免圆角过小导致应力集中系数过高，同时也不会因为圆角过大影响相邻构件的摆动空间。这类支座在实际使用中，通常会在铰接孔内加装铜套或者自润滑轴承，降低销轴与孔壁的摩擦系数，延长构件的使用寿命，减少日常维护的润滑频次。不同工况下对支座的材质要求也有区别，常规轻载传动场景下可以采用普通碳素钢制作，表面做发黑或者镀锌防锈处理；如果是重载冲击的工况，比如工程机械的操作连杆部位，则需要采用合金结构钢锻造后加工，再经过调质热处理提升整体的强度和抗冲击性能，孔位内壁做淬火处理提升耐磨性能。在建模过程中，需要严格保证三个铰接孔的同轴度以及孔中心与安装面的位置度，因为一旦位置度超差，实际装配时就会出现销轴无法穿入、或者穿入后连杆摆动卡滞的问题，

　　直接导致整个机构无法正常运转。另外，支座的各延伸臂长度是根据整个传动机构的运动行程计算确定的，过长会导致结构冗余增加不必要的重量，过短则会限制相连构件的摆动角度，无法满足机构的运动行程要求。这类铰接构件看似结构简单，实则是整个连杆传动系统中的核心受力节点，设计时需要结合整个机构的运动仿真结果，反复校核各工况下的受力情况，确认耳片厚度、孔径、基体强度都能满足最大载荷下的使用要求，避免设备运行过程中出现支座断裂的问题，引发设备故障甚至安全事故。
