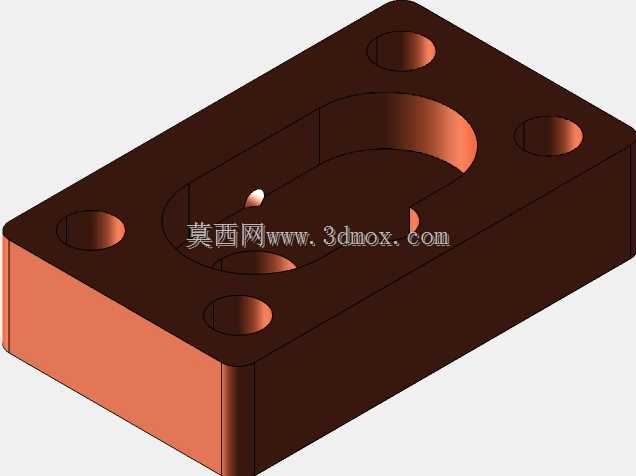

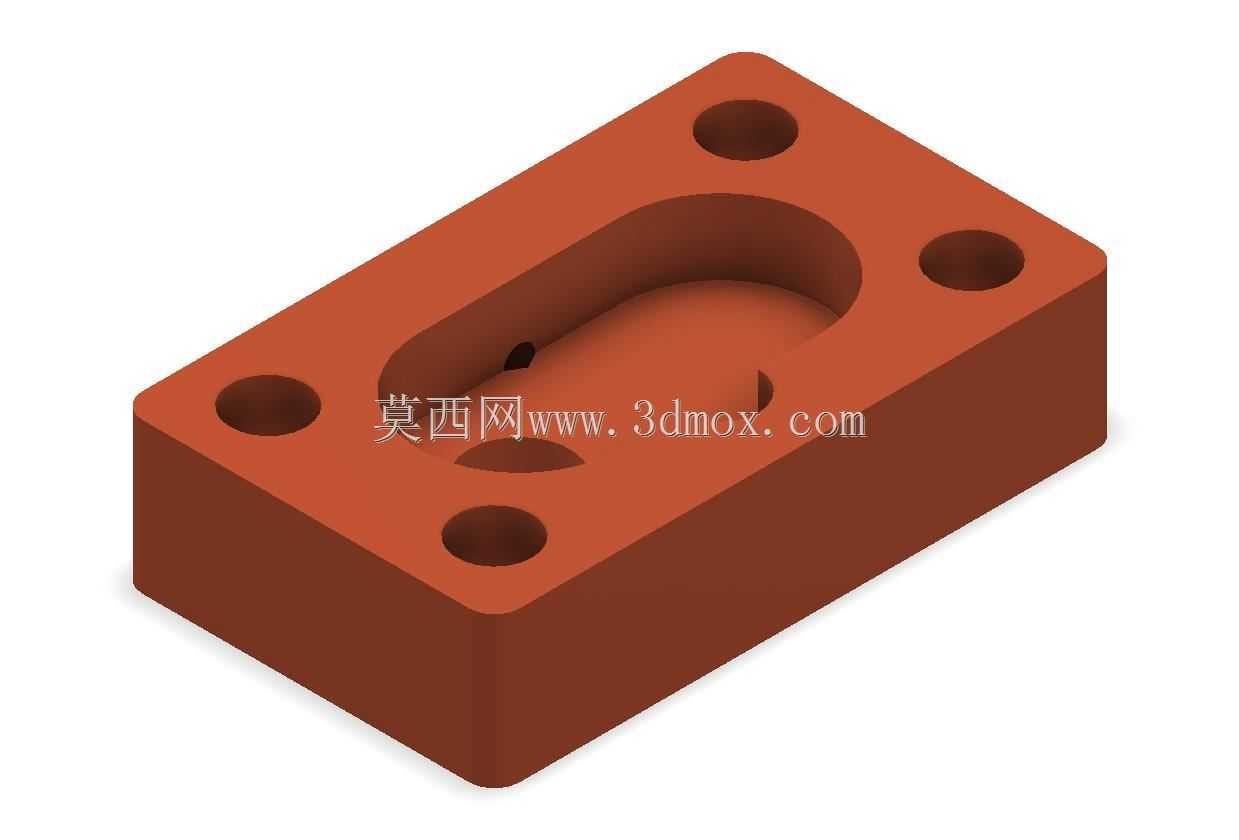

带腰型沉腔多孔安装矩形机械固定座

　　在各类工装夹具、非标自动化输送线以及小型专用设备的机架搭建环节，这类带型腔的矩形安装座是出镜率极高的基础连接件，很多刚入行的结构工程师容易忽略这类基础件的细节设计，往往在装配调试阶段才发现定位偏差、安装干涉或者支撑强度不足的问题。从实际应用场景来看，这类零件常被用作气动元件的安装承载座、小型导轨的端部固定块，或是检测工位上传感器支架的连接基座，区别于实心安装块的设计，中间的腰型沉腔并非为了减重这么简单，在很多需要走细小气管、传感器信号线的工位，这个型腔可以直接容纳线缆的弯折段，避免线缆外露被设备运动部件剐蹭，同时在部分需要嵌入式安装小型缓冲垫、定位弹片的场合，沉腔的深度刚好可以容纳标准厚度的缓冲元件，不需要额外在安装面上加工沉台，减少了二次加工的工序。

　　设计这类安装座的时候，首先要确认的是安装边界尺寸，四个角的安装孔采用通孔设计，孔位的中心距需要匹配常用的铝型材端面孔距，或是标准气缸的安装孔距，避免出现孔位对不上需要现场扩孔的情况，孔的边缘做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在拧入固定螺丝的时候起到导向作用，不会因为孔口的锐边刮伤螺丝的螺纹镀层。中间的腰型型腔内壁做了均匀的圆角过渡，没有直角清根的设计，这一点不管是采用机加工还是开模注塑的工艺都更友好，机加工时可以减少刀具的频繁换向，降低刀具崩损的概率，要是采用注塑工艺，圆角过渡也能减少应力集中，避免零件在受冲击的时候从型腔转角处开裂。

　　从功能特性上看，零件整体采用等壁厚设计，底部的支撑面平面度有较高要求，安装时可以和型材表面完全贴合，不会出现翘曲导致的安装倾斜，型腔的深度控制在整体厚度的三分之二左右，既保证了足够的容纳空间，也不会因为型腔过深导致零件整体刚性下降，在承受垂直方向的安装载荷时，型腔周边的实体部分可以均匀分散应力，不会出现局部塌陷的情况。很多工程师在设计这类零件的时候容易把安装孔的位置设计得太靠近零件边缘，导致安装时螺丝的垫片超出零件边界，或是拧紧螺丝的时候零件边缘出现崩裂，这个模型里的安装孔中心到零件侧边的距离保持在孔径的1.5倍以上，刚好符合通用机械设计的安全距离要求，不管是采用钢制、铝制还是工程塑料材质加工，都能保证足够的连接强度。

　　在实际选型使用的时候，这类安装座不需要额外做表面处理就可以直接使用，如果是用在有腐蚀介质的工位，可以根据需求选择不锈钢材质加工，或是做阳极氧化、发黑处理提升防锈能力，型腔内部的尺寸可以根据需要容纳的元件尺寸做微调，不需要改变外部的安装孔位，就可以适配不同的安装需求，互换性很强。另外在装配的时候，四个安装孔建议采用对角拧紧的方式，避免单个螺丝拧得过紧导致零件出现微小的形变，影响上部安装元件的平行度，尤其是在安装小型直线导轨这类对安装平面度要求较高的部件时，均匀的锁紧力可以保证导轨的直线度不会因为安装应力出现偏差，减少后续调试的工作量。
