多安装位异形机械连接基座结构设计

　　在非标自动化产线、小型工装夹具以及专用检测设备的结构搭建过程中，这类多安装位异形连接基座是十分常见的过渡承载零件，它的核心作用是在不同安装基准的部件之间完成刚性连接，同时抵消不同组件之间的安装位偏差，避免硬连接带来的装配应力集中问题。从实际使用场景来看，这类基座常被用在气动元件与型材框架的衔接位置、小型传感器模组的固定承载处，以及多管路分流模块的安装基体上，相比标准方形安装座，它的异形轮廓能够更好适配设备内部局促的安装空间，在有限的布局范围内预留出足够的走管、走线间隙，不会和周边的运动部件产生干涉。

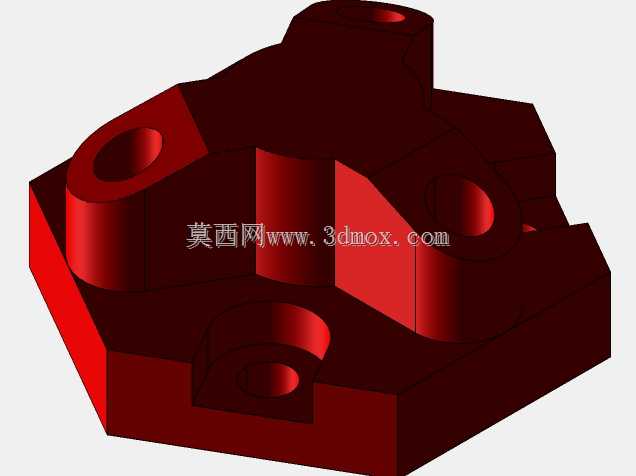

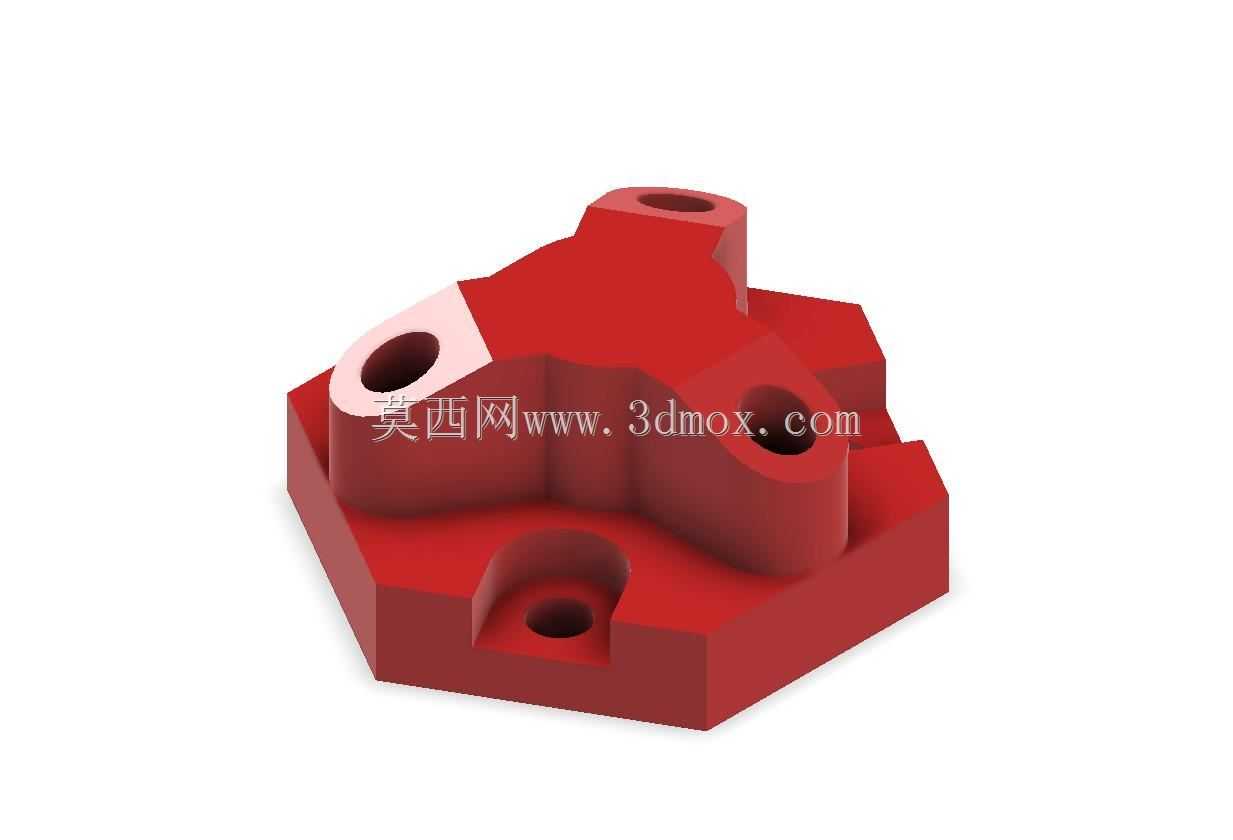

　　从结构设计逻辑来看，这个基座采用了下宽上窄的阶梯式轮廓，底部的六边形安装基面能够提供更大的接触支撑面积，和安装面贴合时可以获得更稳定的支撑刚性，避免单侧受力时出现翘曲变形。基座上分布的多个沉头安装孔，分别对应不同规格的连接螺栓，其中大孔径沉孔用于基座自身和主框架的固定，小孔径沉孔则用于搭载上层的功能组件，不同孔位的轴向深度经过精确计算，能够保证螺栓锁紧后端面完全沉入基座内部，不会出现凸起干涉上层零件安装的问题。在基座的侧面还设计了内凹的让位槽结构，这个结构并非单纯的减重设计，更多是为了避让相邻安装位的螺栓头部以及管线接头，在紧凑排布的设备内部，这种让位结构能够大幅降低装配时的对位难度，减少现场修配的工作量。

　　从安装边界的角度考量，这个基座的底部安装孔采用了非对称排布方式，这种设计能够有效防呆，避免现场装配时出现装反的问题，每个安装孔的周边都设计了小范围的凸台平面，即使安装面存在轻微的平面度误差，凸台结构也能保证螺栓锁紧时的接触应力均匀分布，不会因为局部贴合不实导致锁紧后基座产生内应力。基座上部的几个凸起安装柱，各自的端面都经过了平位处理，对应的安装孔垂直于各自的端面，能够满足不同角度的组件安装需求，不需要额外加装角度调整垫块，就能实现上层零件的多角度固定。

　　在实际选型使用时，需要注意基座的总高度以及各个安装孔之间的中心距参数，要和周边的运动部件行程做干涉校验，尤其是基座侧面突出的安装柱部分，要确认在设备全行程运动过程中，不会和运动的滑台、气缸摆臂产生刮擦。另外这类基座通常采用铸铁或者铝合金加工而成，铸铁材质的基座减震性能更好，适合用在有轻微振动的冲压、裁切工位旁做元件承载，铝合金材质的基座重量更轻，适合用在移动滑台、机械手末端等对负载重量敏感的位置。设计这类异形基座的时候，要避免出现壁厚突变的结构，图中基座的各个转角位置都做了圆角过渡，能够有效减少加工和热处理过程中的应力集中，降低零件开裂的风险，同时各个安装孔的底部都预留了足够的壁厚，不会因为螺栓锁紧力过大导致孔底变形。

　　很多刚入行的结构设计人员在做这类连接座设计时，容易犯的错误是只考虑安装孔位的对位，忽略了安装工具的操作空间，这个基座在设计时就充分考虑了内六角扳手的操作回转空间，每个沉孔周边都预留了足够的扳手活动间隙，即使在基座贴近设备壁板安装时，也能顺利完成螺栓的锁紧操作，不需要特殊的定制工具就能完成装配和后期维护拆卸。另外基座底部的边缘做了小尺寸的倒角处理，既能够去除加工毛刺，也能在装配时起到导向作用，方便快速将基座对位到安装基准面上，减少装配对位的辅助时间。
