外啮合直齿圆柱传动齿轮结构设计

　　在常规机械传动系统的布局中，这类直齿圆柱齿轮多承担平行轴间的定传动比动力传递任务，常见于中小功率的减速箱、进给机构、轻工设备传动链以及农用机械的动力传输单元中，区别于斜齿与人字齿结构，直齿齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，适配不需要大扭矩重载、对传动轴向空间约束较强的安装场景。从实际使用场景来看，这类齿轮常被用在转速不超过1500rpm的中低速传动段，比如小型输送带的驱动端、包装设备的同步送料机构、普通机床的进给传动链路里，安装时需要保证配对齿轮的轴线平行度误差控制在0.02mm/100mm以内，否则会出现啮合偏载、齿面局部磨损加剧的问题，直接缩短零件使用寿命。

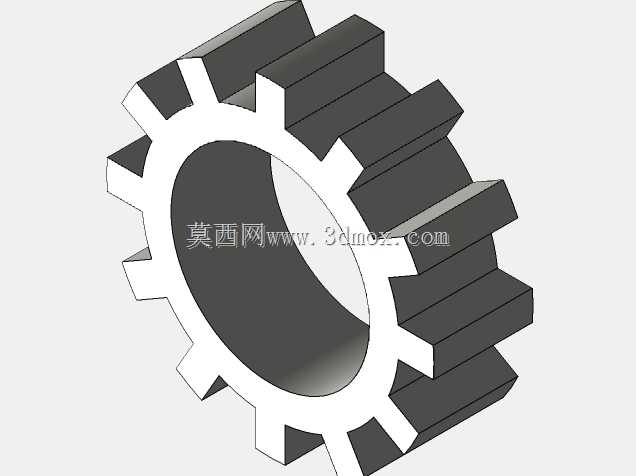

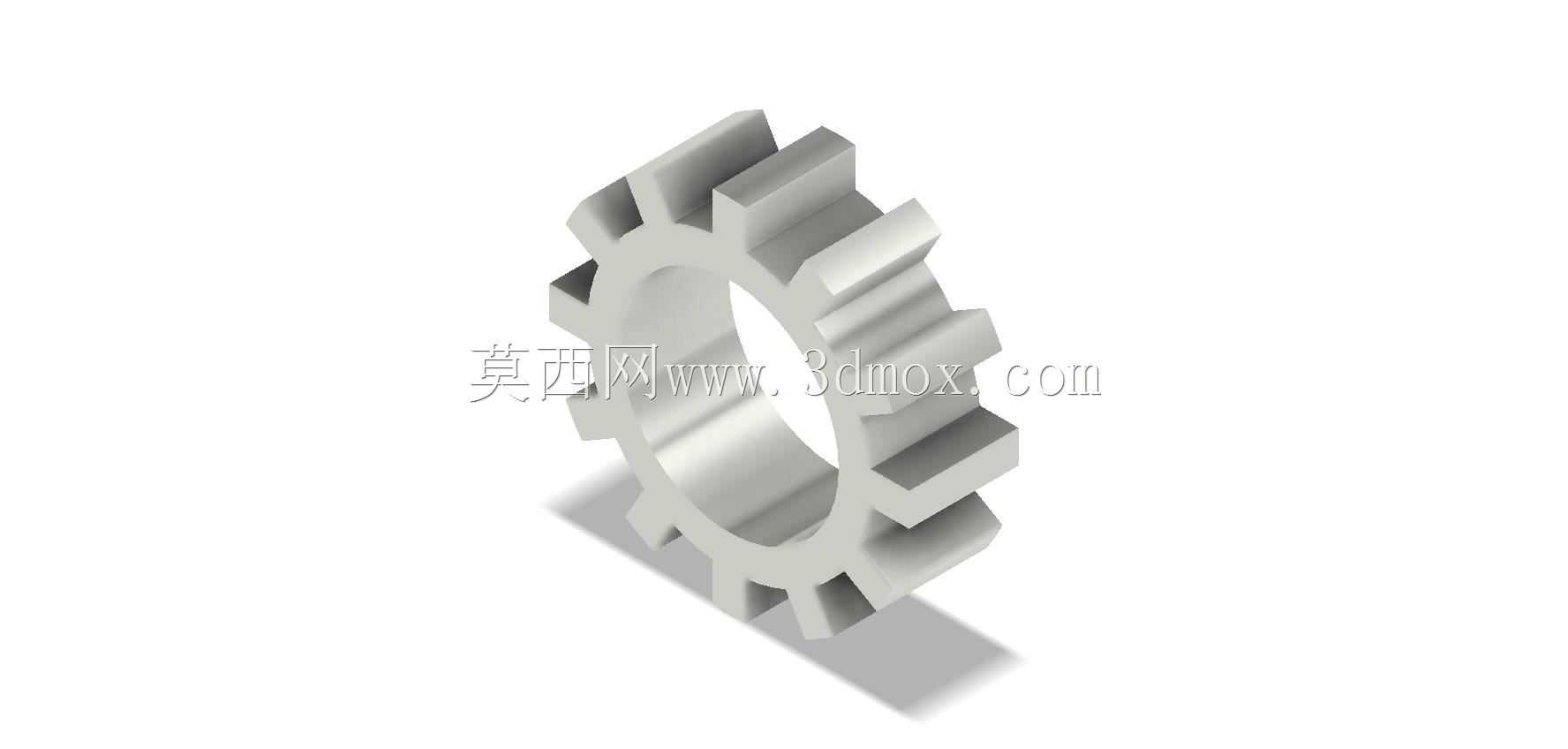

　　设计这类齿轮时，首先要匹配传动比要求确定齿数与模数，齿顶圆、齿根圆的尺寸公差需要严格遵循基节偏差、齿向公差的对应精度等级要求，图中这款齿轮采用整体式实心辐板结构，没有减重孔设计，适合齿宽较窄、径向尺寸不大的应用场景，内孔为光滑圆柱孔设计，装配时需要与传动轴采用过渡配合加平键连接的方式，保证扭矩传递过程中不会出现轴与轮毂的相对滑动，键槽的对称度误差需要控制在0.015mm以内，避免装配时键侧受力不均。齿形部分采用渐开线齿廓，压力角取通用的20°标准值，齿顶高系数取1，顶隙系数取0.25，加工时可以采用滚齿后剃齿的工艺达到8级精度要求，如果是用于有冲击载荷的场景，还需要在齿根处做0.2-0.5mm的圆角过渡，降低齿根应力集中系数，避免交变载荷下出现齿根断裂的失效形式。

　　从安装边界来看，这类齿轮的轴向定位通常依靠轴肩与轴用挡圈配合，因此轮毂端面的垂直度需要与内孔轴线保持0.02mm以内的垂直度公差，保证装配后齿轮不会出现偏摆；齿面的粗糙度要求控制在Ra1.6以内，降低啮合过程中的摩擦损耗，配对齿轮的侧隙需要根据工作温度、润滑方式调整，常温油润滑的场景下侧隙取0.08-0.15mm即可，既不会出现卡齿滞涩，也不会因为侧隙过大导致传动反向空程超差。日常运维中，这类齿轮需要采用飞溅润滑或者脂润滑的方式，齿面需要保持清洁，避免金属碎屑进入啮合区造成齿面压痕点蚀，在开式传动场景下使用时还需要加装防尘护罩，减少磨粒磨损的影响。

　　不同于带传动与链传动，齿轮传动的瞬时传动比稳定，传动效率可以达到98%以上，在对传动同步性有要求的机构中优势明显，这款齿轮的齿宽尺寸适中，既保证了足够的齿面接触强度，也不会因为齿宽过大导致载荷沿齿向分布不均的问题，设计时校核齿面接触疲劳强度与齿根弯曲疲劳强度即可满足常规工况使用需求，不需要做额外的结构强化。在实际选型替换时，除了模数、齿数、压力角这些核心啮合参数，还需要注意内孔直径、键槽尺寸、轮毂长度这些安装参数与原有零件完全匹配，避免出现装配干涉、无法安装的问题，装配前需要去除齿端的加工毛刺，做齿部倒角处理，避免装配时磕碰齿面造成初始损伤。
