矿用刮板输送设备双链链轮结构设计

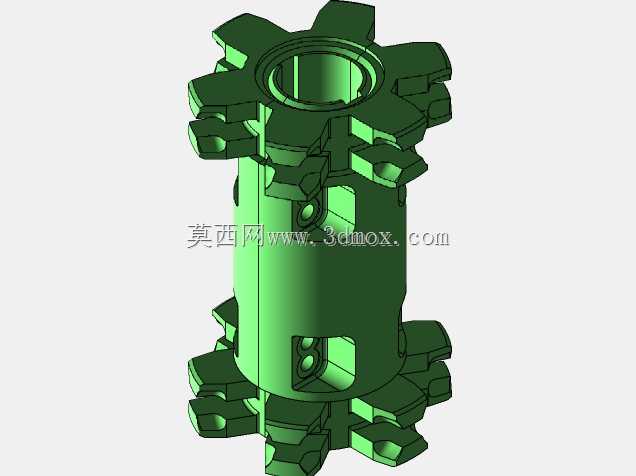

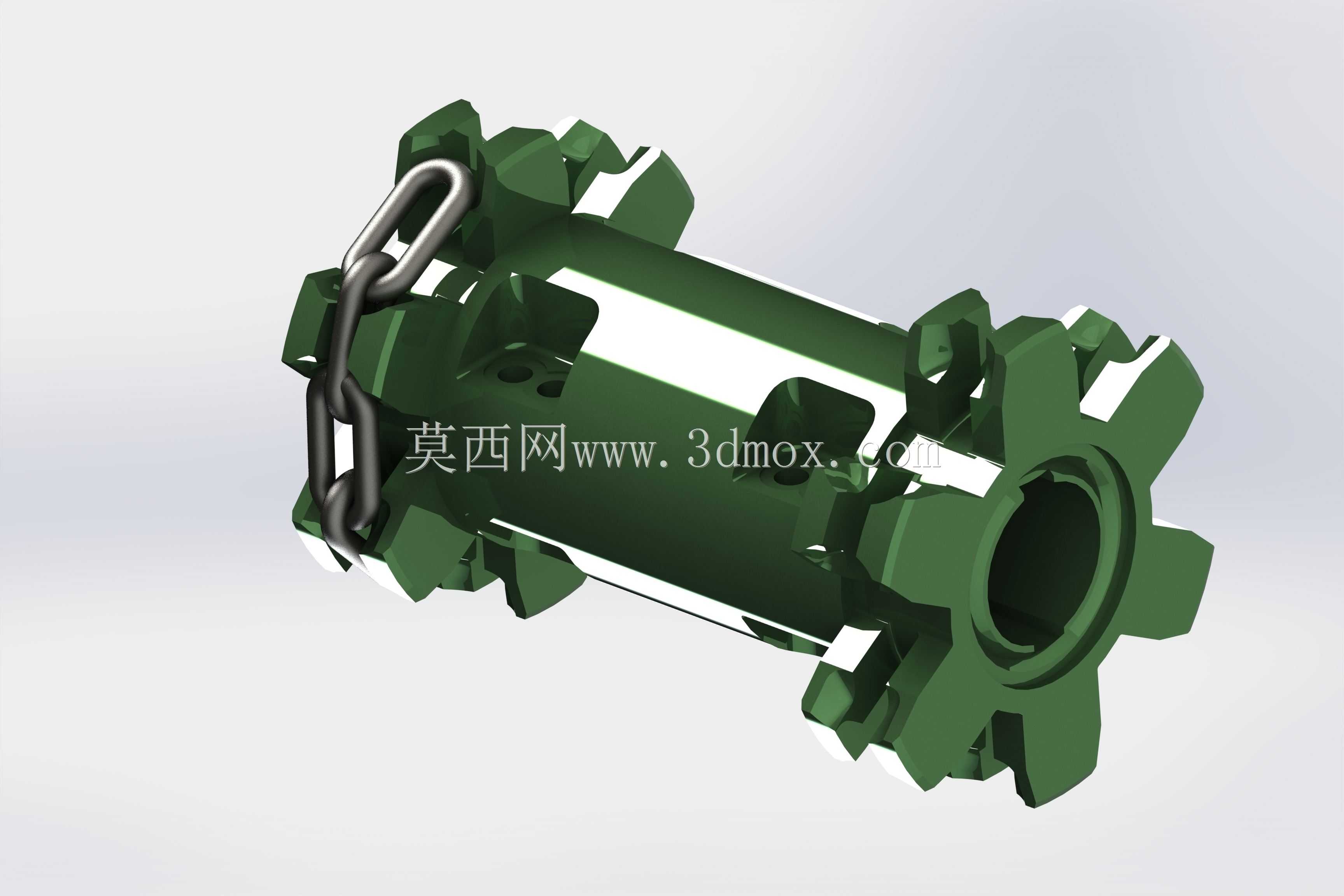

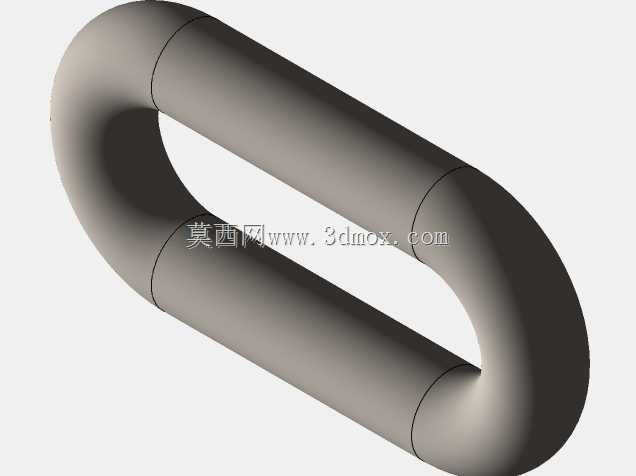

　　在散料连续输送作业场景里，尤其是井下综采工作面、地面选煤厂的刮板输送系统中，双链链轮是直接承担动力传递、牵引链条带动刮板完成物料推移的核心执行部件，其结构合理性直接决定整套输送设备的运行稳定性与无故障作业时长。不同于单链传动的链轮结构，这款双链适配的链轮采用两端对称布置齿形的结构形式，中间为中空的轴套安装腔体，腔体内部加工有对应平键的键槽结构，能够与设备的驱动主轴实现周向固定，避免大扭矩传递过程中出现链轮与轴的相对转动。齿形部分的设计完全适配矿用高强度圆环链的链环尺寸，每个齿的啮合弧面都经过曲率匹配，能够保证链环在啮入、啮出过程中不会出现卡滞、跳齿的问题，同时齿根位置做了圆弧过渡处理，

　　避免长期交变载荷作用下出现应力集中导致的齿根断裂问题。链轮本体的外侧齿圈与中间轮毂采用一体化的结构设计，轮毂部分做了等距分布的减重孔设计，这些减重孔并非随意开设，其位置经过受力仿真校核，全部处于应力分布的低载荷区域，在不降低整体结构强度的前提下有效降低了链轮自身的转动惯量，减少驱动端的启动负载，同时也方便设备检修过程中的吊装与拆装作业。从安装边界来看，链轮的轴向定位依靠两端的轴肩与锁紧挡圈实现，中间的中空轴孔公差按照H7/k6的过渡配合加工，能够保证与主轴的装配同轴度，避免运行过程中出现径向跳动导致的链条偏磨问题。两端齿圈的齿位保持严格的相位同步，确保两侧的圆环链在运行过程中受力均匀，不会出现一侧链条张紧度过大、

　　另一侧松弛导致的链条脱轨、刮板歪斜卡料的问题。在实际作业过程中，链轮不仅要传递驱动端输出的扭矩，还要承受链条带动刮板刮送物料时产生的冲击载荷，尤其是在输送大块原煤、矸石的工况下，刮板受到的物料阻力会瞬间通过链条传递到链轮齿面，因此齿面的啮合区域做了加厚处理，相比普通轻型输送链轮的齿厚增加了近百分之二十，能够承受更大的瞬时冲击载荷。链轮的两端齿圈外侧设置有挡边结构，挡边的内径略大于链环的外侧宽度，能够在链条出现小幅横向窜动时起到限位作用，避免链环从齿槽中脱出。在日常维护场景中，这款链轮的结构设计也充分考虑了井下作业的拆装便利性，轮毂上的减重孔同时可以作为检修时的撬动着力点，不需要额外焊接吊耳就可以完成链轮的拆卸与对位安装，

　　减少井下检修的作业时长。齿形的磨损是链轮失效的主要形式，这款链轮的齿面啮合区域预留了足够的磨损余量，在正常的润滑与工况条件下，齿面磨损到极限位置前的运行时长能够满足综采工作面一个回采周期的使用需求，不需要在生产过程中频繁更换链轮。另外，链轮的中间轮毂部分的长度尺寸经过精准核算，安装后两侧与机架轴承座的间隙保持在五毫米左右，既不会因为间隙过小出现运行过程中与机架的摩擦，也不会因为间隙过大导致链轮出现轴向窜动。在传动匹配上，这款链轮适配的是标准节距的矿用圆环链，齿距的加工误差控制在零点二毫米以内，保证每个齿与链环的啮合位置准确，避免出现个别齿受力过大导致的异常磨损。链轮整体的结构没有多余的冗余设计，所有的结构特征都服务于动力传递、链条导向、安装固定这几个核心功能，没有为了外观增加不必要的结构，完全围绕工矿场景下的高可靠性、易维护性需求完成设计。在三维建模过程中，齿形部分的曲面完全按照圆环链的啮合运动轨迹生成，能够直接导入动力学仿真软件中完成链条与链轮的啮合运动仿真，验证不同张紧力下的链条受力情况，也可以直接用于后续的工程图生成、数控加工编程，不需要额外的结构修正。对于设备选型的从业者来说，这款链轮的结构参数可以直接匹配对应槽宽的刮板输送机驱动部，不需要对机架、主轴结构做额外修改就可以完成替换安装，适配性较强。
