带法兰凸台的矩形安装固定支座

　　该零件属于机械结构中常用的安装支撑类构件，主要用于各类自动化生产线、小型专用设备、工装夹具的功能部件安装定位场景，可作为轴类组件、小型执行元件、检测传感器的承载基座，在轻工装配设备、电子加工治具、小型输送线的侧装工位中应用广泛，能够为被安装部件提供稳定的刚性支撑，同时保证安装位置的同轴度与平面度要求，避免设备运行过程中部件出现偏移、振动松脱等问题。

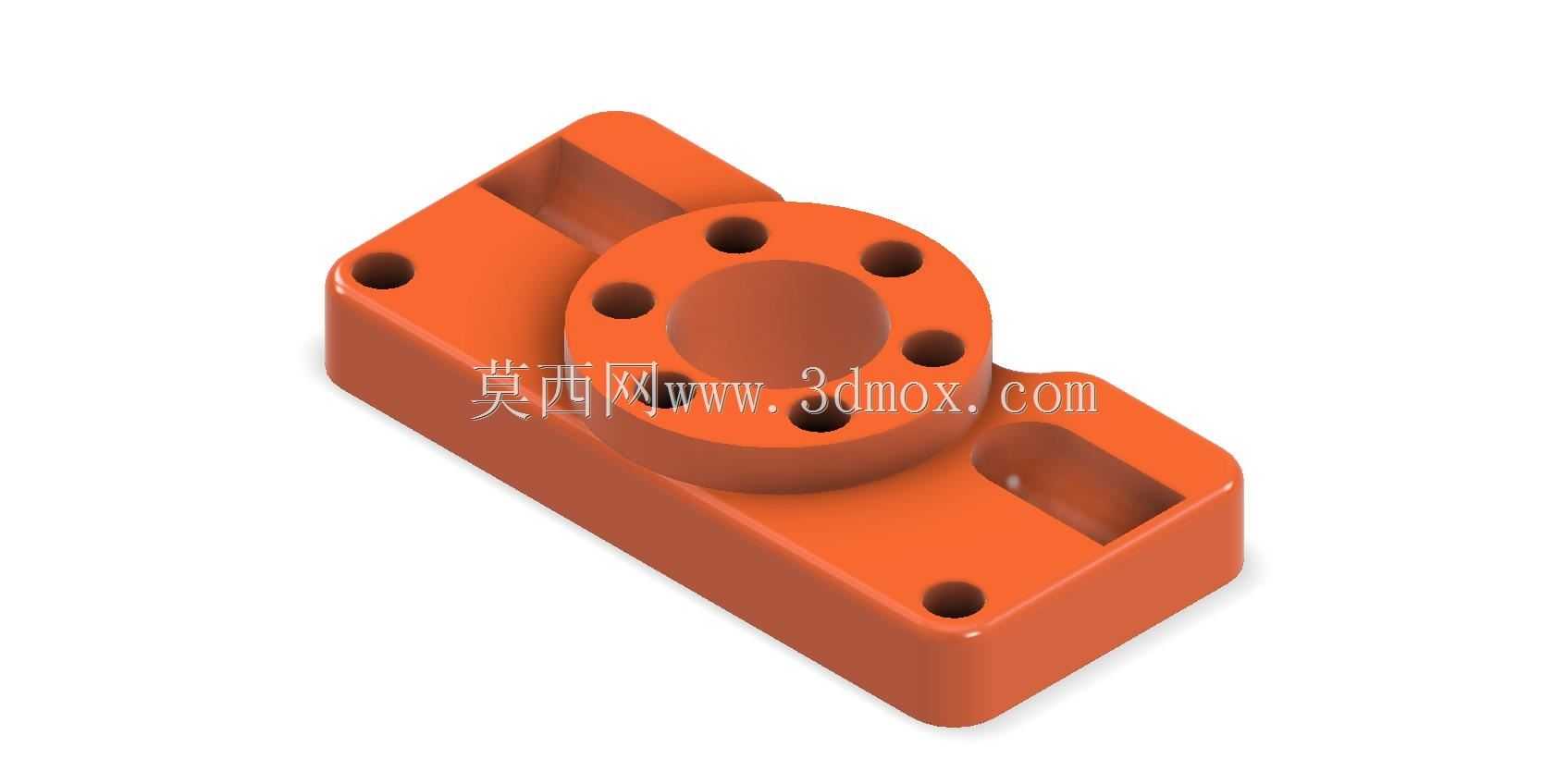

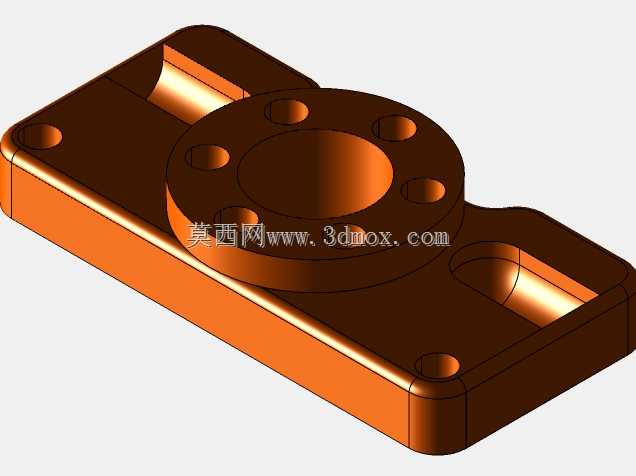

　　从结构设计来看，零件主体采用矩形块体作为基础承载结构，底部为平整安装面，可直接贴合设备安装基板或型材台面，矩形基体两端开设沉头安装孔，用于穿设紧固件完成支座自身的固定，沉孔设计可让螺栓头部完全沉入基体内部，不会突出安装面干涉其他部件的布置。基体上方集成一体式圆形法兰凸台，凸台中心开设贯通安装孔，用于穿设被支撑的轴类零件或容纳执行元件的定位柱，凸台端面上沿圆周均匀分布六个螺纹安装孔，可通过螺栓将被连接件牢牢锁紧在凸台端面上，保证连接的同轴度与抗扭能力。矩形基体两侧开设内凹减重槽，在不降低整体结构刚性的前提下，有效减少零件的整体重量，同时减少加工过程中的材料去除量，降低制造成本，减重槽的位置避开了主要受力路径，不会对支座的承载能力造成负面影响。

　　设计过程中优先考虑了安装兼容性与受力合理性，法兰凸台的中心高度经过匹配计算，能够适配多数同规格小型功能部件的安装高度要求，避免额外增加调整垫片。基体上的安装孔间距采用行业通用的安装孔距标准，可直接适配市面上常见的铝型材安装槽位、标准安装基板的孔位布局，无需额外加工转接板即可完成安装。凸台端面与基体底面的平行度、中心安装孔与凸台端面的垂直度均按照通用机械安装的精度要求设计，能够保证被安装部件的运行精度，减少装配时的调整工作量。零件的所有棱边均做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能够减少应力集中，提升零件在长期受载情况下的结构强度，避免棱角位置出现应力开裂的问题。

　　从安装边界来看，该支座整体占用空间紧凑，矩形基体的长宽尺寸适配狭小安装工位的布置需求，法兰凸台的外径小于基体宽度，不会超出基体的安装轮廓，在密集排布的多工位设备中不会与相邻部件产生干涉。中心贯通孔的孔径可适配常规直径的导向轴、小型气缸的定位端，圆周分布的安装孔螺纹规格选用通用标准螺纹，方便现场装配时选用标准紧固件。零件整体采用一体化结构设计，没有拼接焊缝或分体连接结构，整体刚性优于组合式支座，在承受径向载荷与轴向冲击时能够保持更好的结构稳定性，适合在有一定振动的设备工位长期使用。在实际选型应用时，可根据被安装部件的载荷大小匹配对应材质的加工件，常规工况下采用铝合金加工即可满足轻量化与刚性需求，重载工况下可更换为碳钢或不锈钢材质，无需修改整体结构尺寸即可适配不同的使用场景。
