弧形带齿机械夹持固定结构件

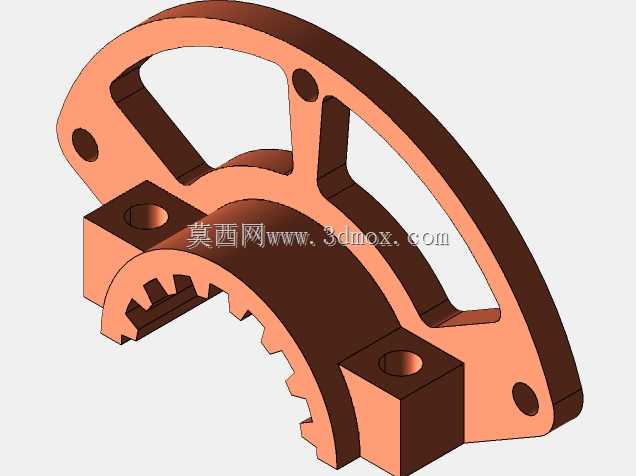

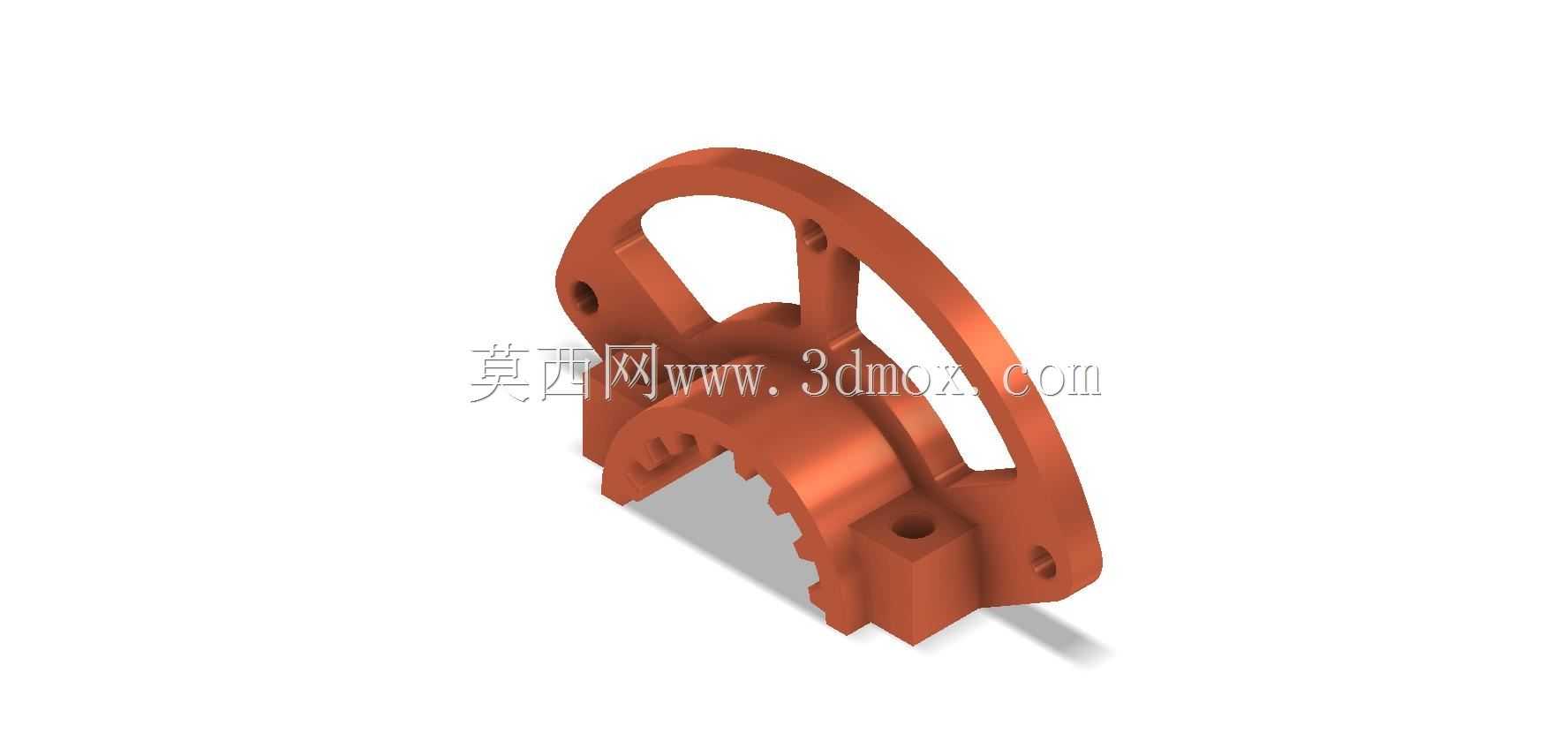

　　这类带弧形齿槽的架体结构，常出现在需要周向抱紧、角度锁止的传动或定位场景中，比如轻工设备的辊系轴向限位组件、输送线的张紧调节支架、小型工装的快锁夹持基座，核心作用是通过内侧的齿形结构与配套的带齿轴件啮合，避免抱紧后出现周向打滑，同时外侧的架体承担径向支撑与连接固定的载荷。从结构细节来看，主体采用半包围弧形框架设计，弧形内侧均匀排布矩形齿槽，齿槽的齿顶与齿根做了微小的圆角过渡，避免应力集中在齿根位置，在承受交变抱紧力时不会出现齿根断裂的问题。框架两侧延伸出带安装孔的支耳，支耳上的通孔为光孔设计，适配螺栓穿过做锁紧固定，其中一侧支耳额外设置了定位销孔，安装时可以先穿定位销完成预定位，再锁紧螺栓，避免装配过程中架体出现偏移，

　　保证弧形内圆与被抱紧件的同轴度。框架顶部设置了镂空的加强筋结构，在不降低整体结构刚度的前提下，有效减少了零件的整体重量，同时镂空位置也可以作为走线或者辅助挂钩的挂载点，适配不同设备的附加安装需求。设计这类结构时，首先要确认被抱紧轴件的外径尺寸，弧形内圆的直径需要比轴件外径大0.1-0.2mm的装配间隙，保证装配时可以顺利套入，同时齿形的模数要与轴件上的配套齿形完全匹配，啮合时的齿面接触面积不低于70%，避免局部齿面受力过大出现压溃。支耳上的安装孔中心距需要严格匹配安装基座的孔位，孔的轴线与弧形内圆的轴线平行度公差要控制在0.05mm以内，否则螺栓锁紧后会出现架体偏斜，导致齿面啮合不良，抱紧力达不到设计要求。安装边界方面，

　　零件的整体外轮廓宽度要小于安装位的预留空间，架体底部的凸台结构是主要的承载面，安装时凸台需要与安装基座的平面完全贴合，贴合面的平面度公差不低于0.03mm，避免锁紧后架体出现翘曲变形。实际使用中，这类结构的锁紧力通过两侧支耳的螺栓预紧力提供，预紧时需要按照对角线顺序逐步拧紧螺栓，避免单侧受力过大导致弧形架变形，齿形啮合的锁止角度可以根据齿的排布密度调整，这款结构的齿距对应15度的角度调节间隔，可以满足大部分需要分级调节角度的场景需求。另外，零件的壁厚设计经过载荷校核，弧形主体的壁厚在承受最大预紧力时，最大变形量不超过0.02mm，不会因为变形导致齿形脱开，支耳位置的厚度比主体壁厚增加20%，避免螺栓锁紧时支耳出现断裂。

　　这类结构相比普通的光滑孔抱紧结构，锁止可靠性更高，在有振动的设备工况下也不会出现角度偏移，不需要额外增加防松结构，整体结构紧凑，占用安装空间小，适合在设备内部空间受限的位置使用。建模过程中，齿形部分采用参数化绘制，方便后续根据不同的轴径、齿距需求快速调整参数生成新的结构，弧形框架的加强筋位置通过拓扑优化确定，在保证刚度的前提下最大化去除冗余材料，安装孔的位置预留了螺栓头的沉头空间，避免螺栓头突出架体表面与其他零部件产生干涉。
