异形带孔安装式机械连接支座结构

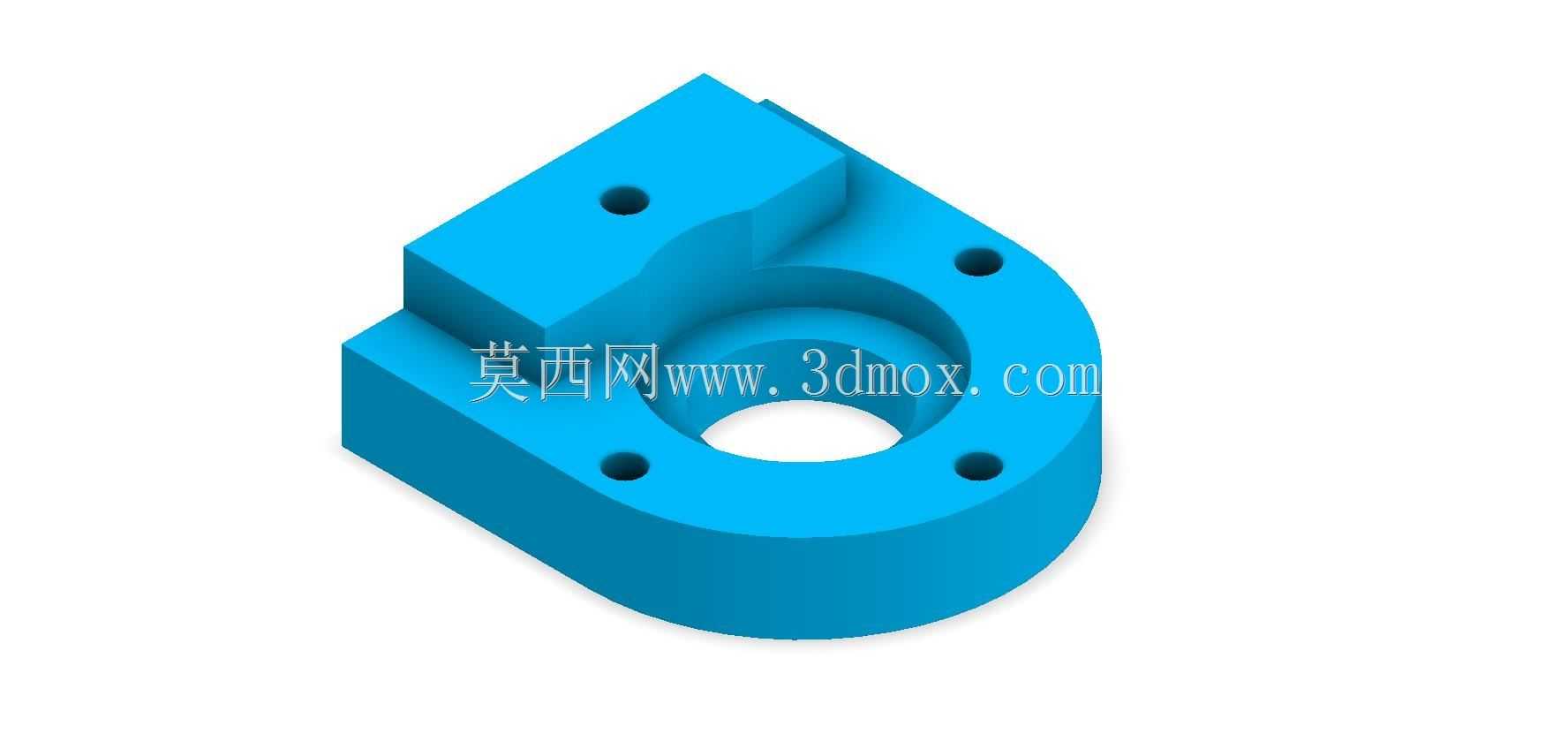

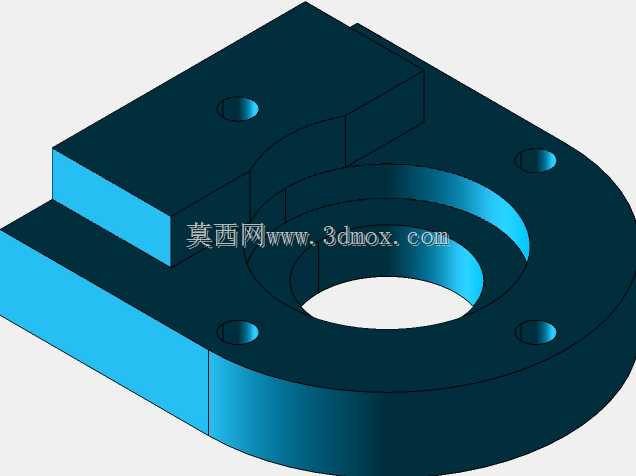

　　在非标自动化生产线的工位定位模块、小型工装夹具的承载单元以及轻工设备的传动副支撑场景中，这类异形带孔支座是承担载荷传递、部件定位的核心基础零件，区别于标准方形或圆形法兰支座，它的轮廓结合了直边定位与圆弧避让的双重需求，能在紧凑的设备安装空间内同时满足相邻部件的运动间隙要求与自身的连接强度要求。从实际装配逻辑来看，零件主体一侧为平直的块状安装段，上面预留的单孔用于和设备机架的型材或安装板做侧向定位锁附，避免支座在受径向载荷时出现周向转动；另一侧为带圆弧轮廓的环形承载段，环形内孔用于穿装传动轴、导杆或者衬套类零件，环形端面上均匀分布的四个安装孔则用于压装端盖、固定轴承外圈或者连接相邻的功能模块，

　　四个孔的孔位公差需要和配合件的安装孔做同轴度匹配，否则装配后会出现传动卡滞、连接螺栓受剪切力断裂的问题。设计这类零件的时候，首先要核算的是安装边界的限制，很多设备内部的走线槽、相邻运动部件的行程轨迹会挤占支座的布置空间，所以不能直接套用标准支座的外形尺寸，需要先把周边部件的运动包络线画出来，再反向推导支座的外轮廓，圆弧段的半径要刚好避开运动部件的最大行程位置，直边段的厚度要满足螺栓拧入时的螺纹啮合长度要求，不能因为追求紧凑就把壁厚做的过薄，否则在承受交变载荷的时候容易在直边与圆弧段的衔接位置出现应力集中断裂。从结构受力角度分析，支座承受的载荷主要来自环形内孔中穿装部件的径向力，以及安装孔锁附时的预紧力，

　　所以在直边与圆弧段的过渡位置做了小圆弧倒角处理，避免直角衔接带来的应力集中问题，同时零件的底部为整面贴合设计，和安装面接触的区域平面度需要控制在合理范围内，否则锁附螺栓后零件会出现翘曲，导致内孔的轴线偏移，影响穿装部件的运动精度。实际选型适配的时候，要先确认环形内孔的直径是否匹配需要承载的轴径或者衬套外径，四个端面安装孔的孔距是否和待连接的端盖、轴承座安装尺寸一致，侧向安装孔的位置是否能和机架上的预留孔位对齐，同时要注意零件的整体高度不能超出设备内部的垂直安装空间，避免和上方的盖板或者走线架产生干涉。这类支座的材质通常根据使用场景选择，普通工况下用45号钢做调质处理即可满足强度要求，在有耐腐蚀需求的食品、

　　医药设备场景中则可以更换为304不锈钢材质，加工时要先完成底面的铣削加工，再以底面为基准加工内孔和各个安装孔，保证各孔位相对于安装基准的位置度公差，避免装配时出现孔位错位无法锁附的问题。在很多小型输送线的从动轮支撑、检测设备的传感器安装基座、工装夹具的定位块支撑场景中，这种异形结构的支座比标准支座的适配性更强，不需要额外加装调整垫片就能适配紧凑的安装空间，同时一体化的结构比拼接式的支撑组件刚性更好，长期受载后不会出现拼接位置松动移位的问题，能有效降低设备后期的维护调整频率。
