2100毫米阿尔图拉消音罐体结构设计

　　在流体输送系统的管路设计中，这类立式消音罐体常被布置在泵组出口、高压流体换向节点的管段上，核心作用是缓冲管路内的流体脉动、削减介质流动产生的气动或液动噪声，同时稳定管路内的压力波动，避免水锤、气蚀等异常工况对后端精密阀件、计量仪表造成冲击损伤。从实际工程应用来看，这类罐体既可以用在工业循环水系统的管路上，也可适配压缩空气、低压蒸汽等气态介质的输送场景，安装位置通常选择在靠近振动源、噪声源的管段侧方，通过侧部接口与主管道连通，顶部接口可接排气阀或者压力表，底部预留的支脚结构直接固定在设备基础或者管廊支架上，不需要额外做复杂的承重支架设计。

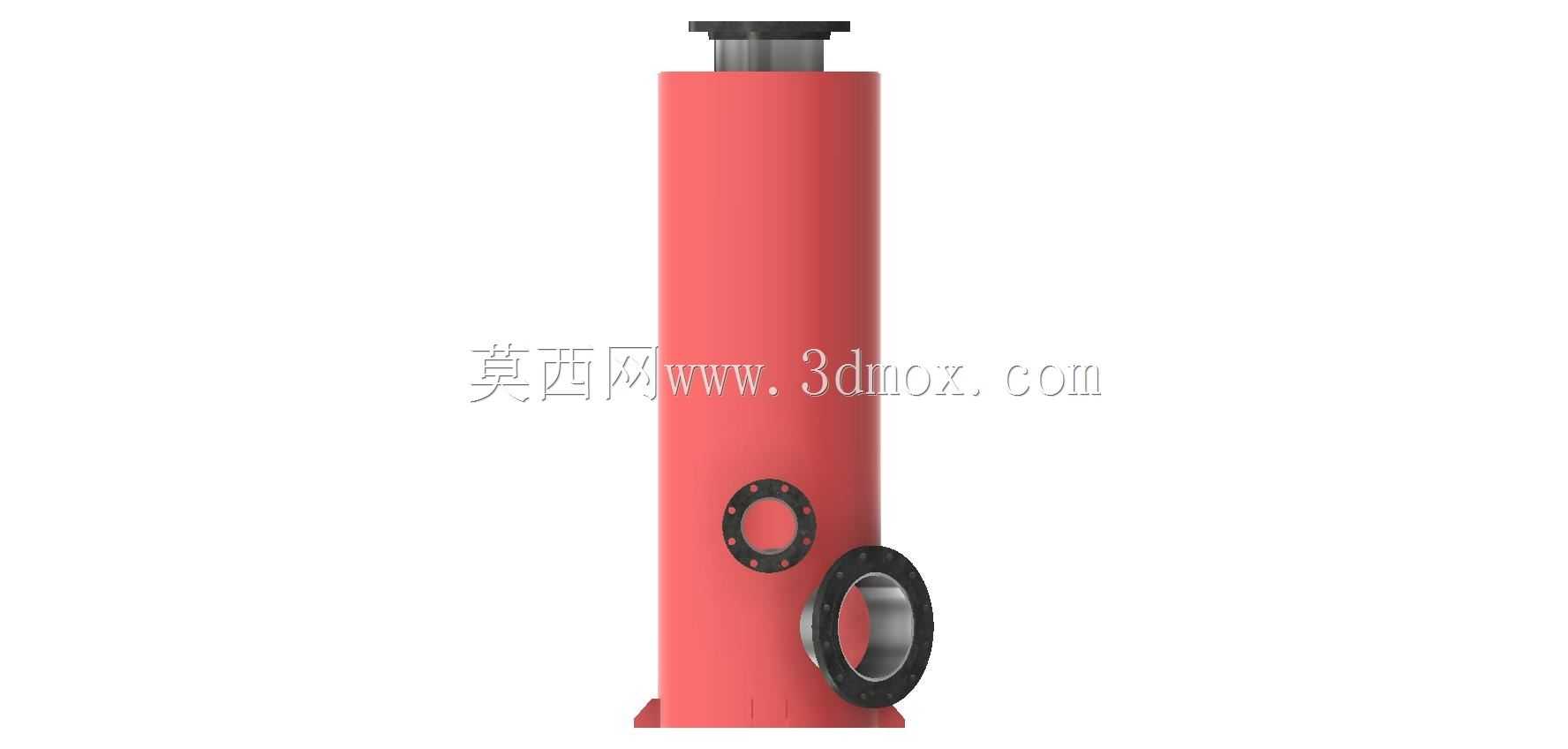

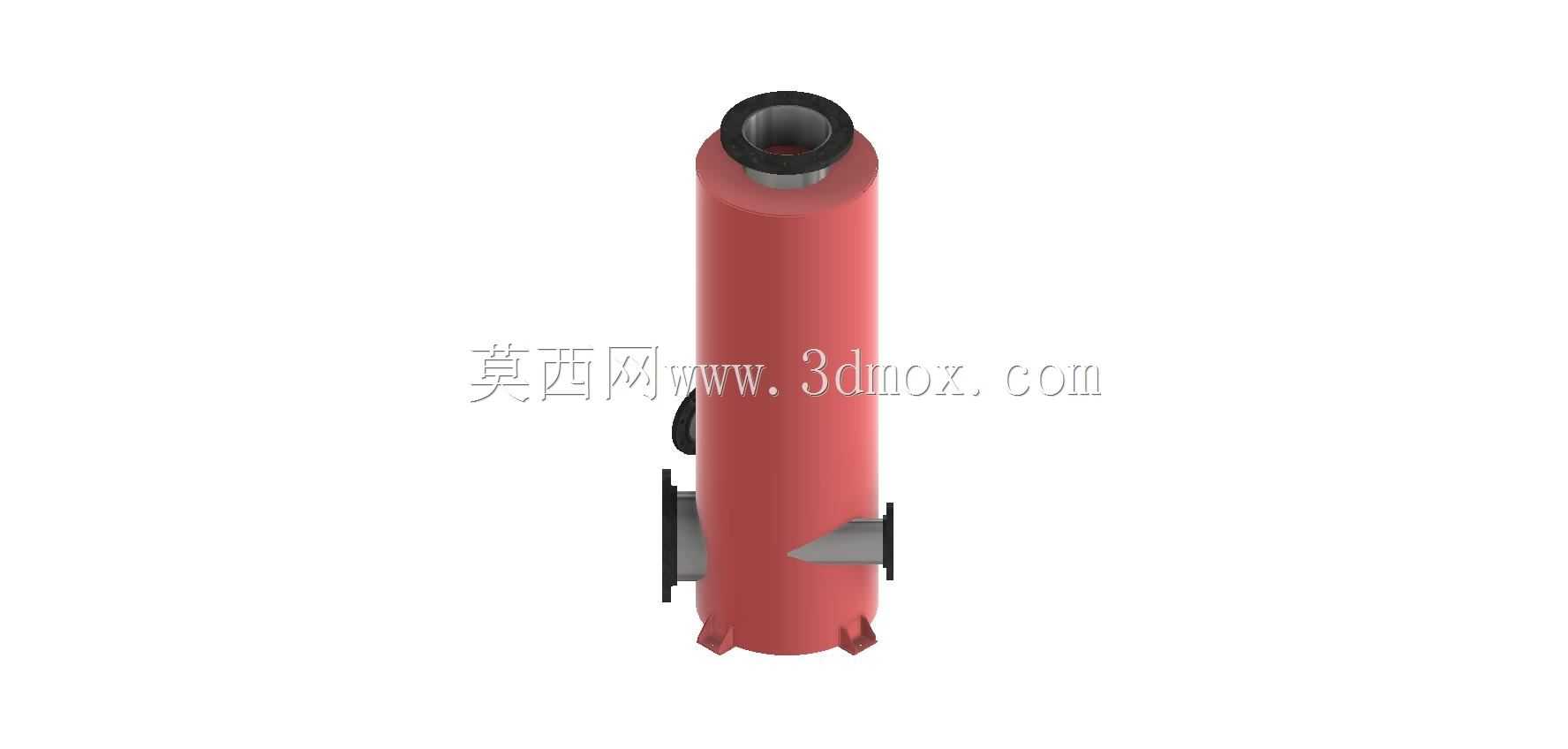

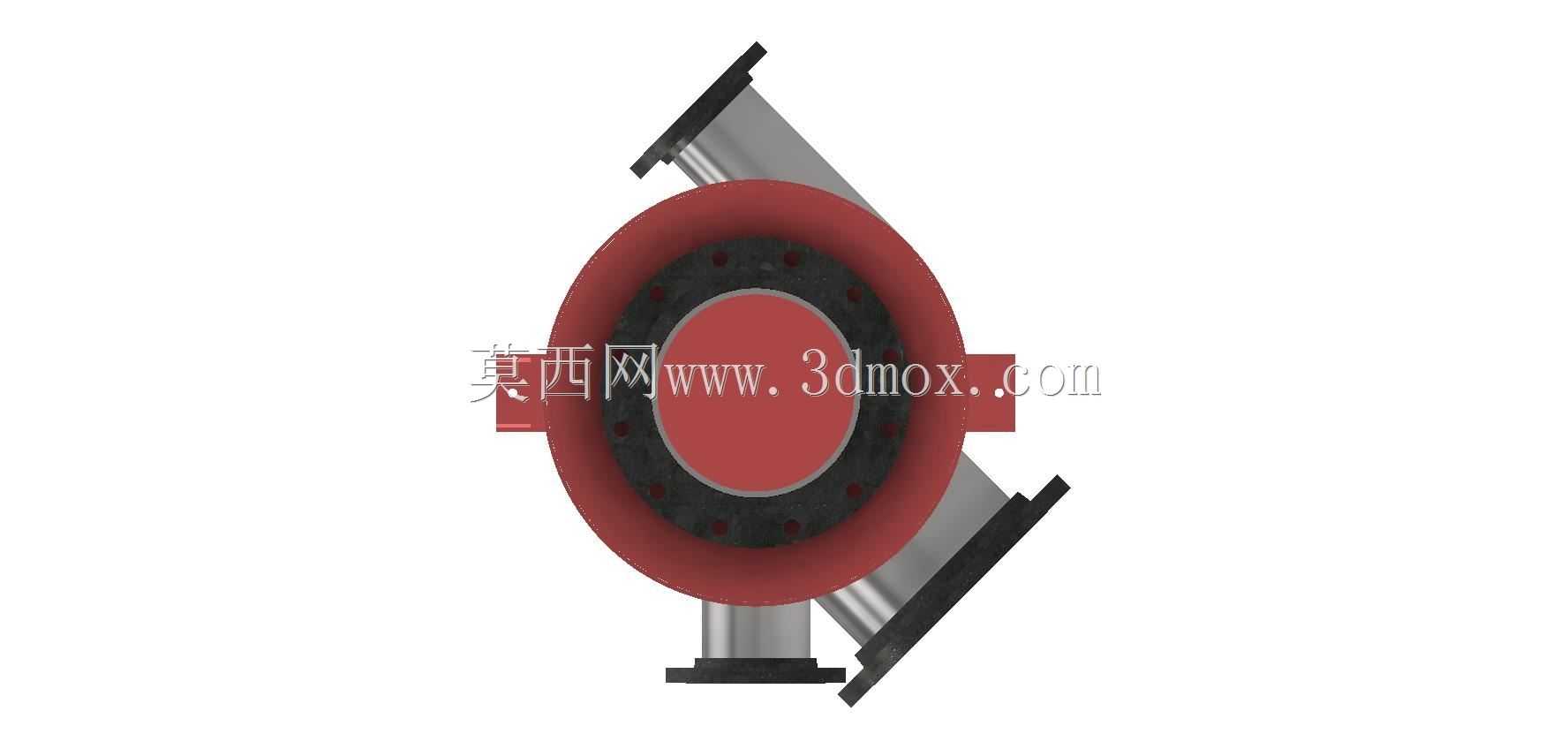

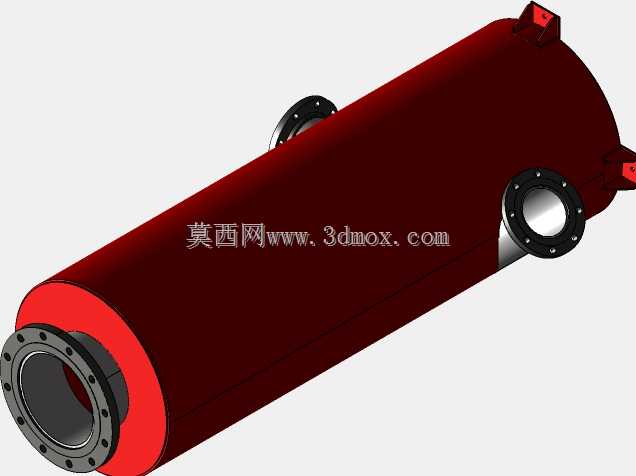

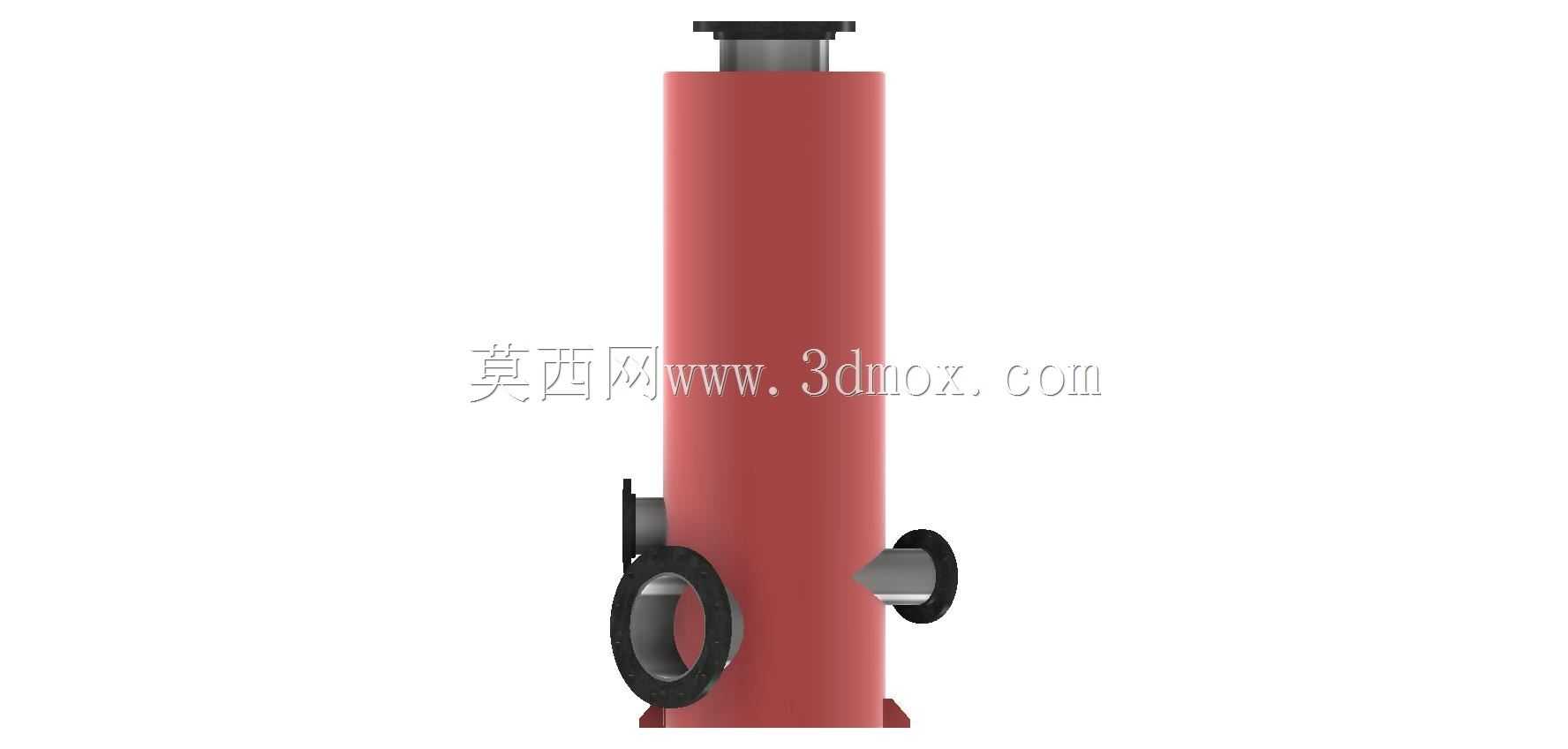

　　从结构设计思路来看，整个罐体采用立式圆柱壳体结构，主体为等径直筒段，这种结构的承压性能最优，在相同壁厚、相同材料的前提下，圆柱壳体的环向应力分布均匀，能够承受更高的内部介质压力，同时加工难度低，卷板焊接的工艺成熟度高，量产时的制造成本更容易控制。罐体顶部采用平盖加内嵌短接的接口设计，短接内径与主流通管路匹配，接口处做了加厚翻边处理，焊接后可以直接对接标准法兰，不需要额外做变径转接，减少了管路的泄漏点。侧部的斜向接口是介质的主要进出通道，接口轴线与罐体轴线呈一定夹角，这种斜向接入的设计能够让进入罐体的介质沿筒壁形成旋流，避免介质直接冲击罐体对面的筒壁造成局部冲蚀，同时旋流状态下介质携带的气泡、杂质可以在离心力作用下向罐体中心聚集，顺着罐体底部的排污结构排出，减少杂质在罐体内的沉积。

　　尺寸边界方面，该罐体总长度为2100毫米，属于中等规格的管路消音部件，安装时需要预留的垂直空间要略大于罐体总高度，方便后期顶部阀门的检修操作；侧部接口的伸出长度较短，对接主管道时需要保证主管道与罐体接口的同轴度偏差不超过2毫米，避免强行对接造成焊接应力集中，长期运行后出现焊缝开裂的问题。底部的三个支脚呈120度均匀分布，每个支脚都预留了螺栓安装孔，安装时通过膨胀螺栓或者焊接压板固定在基础上，支脚的高度设计预留了底部排污操作的空间，不需要额外抬高罐体就可以完成排污阀的安装与操作。

　　在细节结构处理上，罐体的所有焊缝都采用连续满焊工艺，对接接口处做了内倒角处理，避免介质流动时在焊缝位置形成涡流，额外产生流动噪声。罐体的壁厚选择根据介质压力等级确定，常规1.6MPa压力等级下，采用普通碳素钢卷制时壁厚选择6毫米即可满足强度要求，如果是腐蚀性介质场景，可以更换不锈钢材质或者在罐体内壁做防腐衬层，衬层厚度根据介质腐蚀速率确定，通常不小于2毫米。侧部接口与罐体连接的位置做了三角形加强筋结构，三个加强筋沿接口圆周均匀分布，能够承受管路热胀冷缩产生的轴向推力，避免接口位置因为长期受力出现变形泄漏。

　　实际选型应用时，需要根据管路的介质流量确定罐体的通径匹配关系，通常罐体的筒体内径要大于主管道通径的3倍，才能保证足够的缓冲容积，让脉动的流体在罐体内完成压力释放、流速降低的过程，达到预期的消音、稳流效果。如果是用在高温介质管路上，安装时要在支脚位置加装滑动垫片，补偿罐体受热产生的轴向膨胀量，避免热应力传递到连接管道上，拉裂管道法兰。日常运维过程中，只需要定期打开底部排污口排出沉积的杂质，检查接口焊缝位置有没有渗漏即可，整个结构没有运动部件，运行可靠性高，不需要频繁的维护保养，适合在长期连续运行的工业管路系统中使用。
