工业平台防滑格栅踏板结构设计

　　在工业生产场景中，操作平台、设备检修走道、高空作业梯步、厂区地沟覆盖等位置，都需要兼顾承重、防滑、排水排屑性能的踩踏构件，这款格栅踏板正是针对这类工况开发的结构件。从实际使用场景来看，这类构件常应用在重工车间的设备巡检通道、污水处理厂的池顶走道、物流仓储的高位货架登高位、户外工业楼梯的踏步层，甚至是大型工程机械的外部走台位置，需要长期承受人员踩踏、偶尔的工具掉落冲击，同时要避免积油积水导致的滑倒风险，还要能让焊渣、切屑、灰尘直接从栅格间隙落下，减少表面杂物堆积带来的安全隐患。

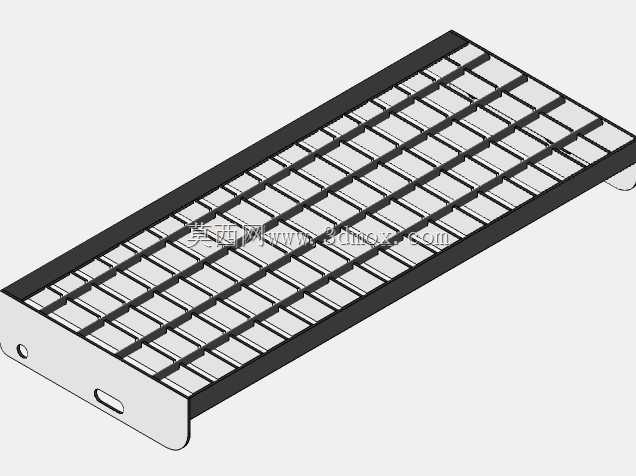

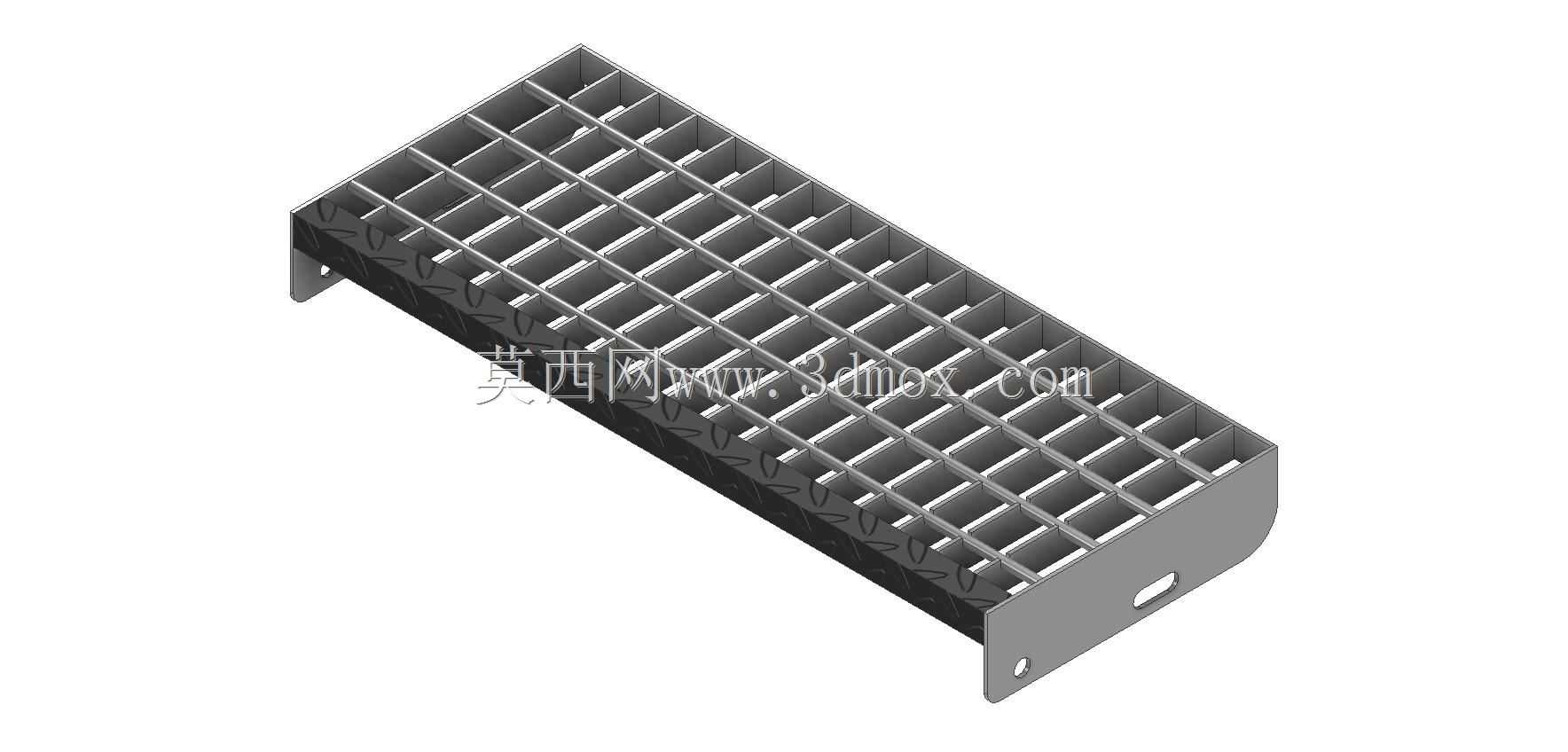

　　这款格栅的外形尺寸为70mm总高度、250mm宽度、600mm长度，属于单块踏步的标准模数尺寸，安装时可以根据走道总宽度进行多块并排拼接，也可以沿梯步长度方向连续排布。安装边界上，构件端部自带折弯安装耳板，耳板上预留了固定安装孔，既可以通过螺栓直接锁附在梯架的侧边支撑梁上，也能适配焊接固定的安装方式，端部的圆弧收边设计可以避免人员通行时被尖锐边角剐蹭工装裤或磕碰受伤，侧边的封闭折边结构能提升整体抗扭刚度，避免单块格栅在长期偏载踩踏下出现侧边变形翘曲的问题。

　　从功能特性上看，格栅主体采用等间距排布的栅格条结构，栅格条之间的间隙经过尺寸校核，既可以保证绝大多数工业场景下的碎屑、废液顺利下落，又不会卡住常规的劳保鞋鞋跟，避免人员崴脚风险；栅格条的上表面做了防滑齿形结构，即使表面沾有润滑油、切削液或者雨水，也能提供足够的摩擦阻力，降低滑倒概率。整体结构采用满焊连接工艺，栅格条与底部承载边框、侧边安装板的连接位置都做了焊缝强化，在承受1.5kN的集中踩踏载荷时，最大挠度控制在标准允许范围内，不会出现明显的下塌变形。

　　设计思路上，这款格栅没有采用额外的防滑贴面或者附加防滑件，而是直接在承载栅格条上一体冲压出防滑齿，减少了后期防滑件脱落、老化需要更换的维护成本；整体采用等截面栅格条排布，建模时通过阵列特征快速完成主体结构，同时对安装耳板的位置做了应力集中优化，在安装孔周边做了小范围的翻边强化，避免螺栓锁紧时孔位出现撕裂。栅格的间距设置兼顾了透孔率和承载能力，透孔率达到60%以上，在户外使用时不会因为积水增加额外载荷，在车间使用时切屑可以直接落下，不需要频繁清理表面杂物。底部的承载边框采用折边结构，相比平板边框的抗弯曲能力提升40%以上，在相同材料厚度下可以获得更高的承载性能，控制整体构件重量的同时保证结构强度。

　　在实际选型适配时，这款600mm长度的单块格栅刚好适配常规工业梯步的单级深度，250mm的宽度符合人体工程学的踩踏接触面积，70mm的总高度可以匹配多数标准工业梯架的侧边梁高度，安装后踏板表面与梯架边框齐平，不会出现突出的绊脚点。对于不同的载荷场景，可以通过调整栅格条的材料厚度来适配更高的承重需求，比如重载检修通道可以选用更厚的板材制作，而轻量的人行走道可以适当降低板材厚度控制成本，整体结构的模块化程度高，参数调整方便，不需要大幅改动整体结构形式就能适配不同的载荷等级要求。
