长条形防滑排水格栅结构设计

　　在工业厂区、市政步道、设备平台、商用后厨等场景中，地面排水与通行安全的平衡一直是结构选型时需要重点考量的问题，这类长条形格栅构件，正是为适配窄长型排水沟槽、设备侧边通长排水槽的安装需求设计的。从实际使用场景来看，这类格栅常被铺设在车间设备旁的通长排水沟槽上方，一方面要承接设备运行过程中滴落的切削液、清洗废水，让流体顺着格栅间隙快速汇入下方沟槽，避免地面积水造成人员滑倒、设备底部锈蚀；另一方面要承担人员巡检、小件工具转运时的竖向荷载，不能出现踩踏变形、间隙卡滞异物的问题。

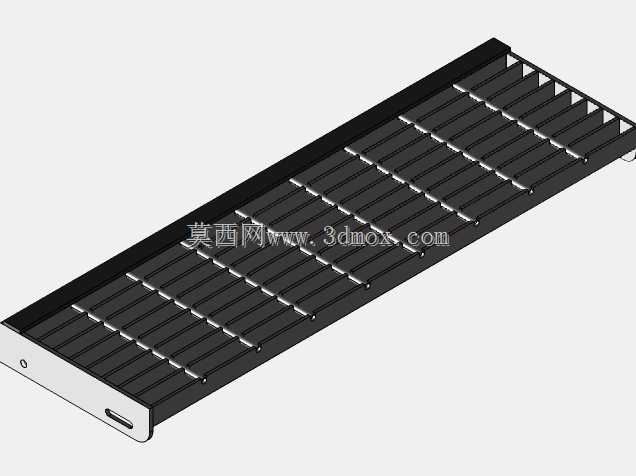

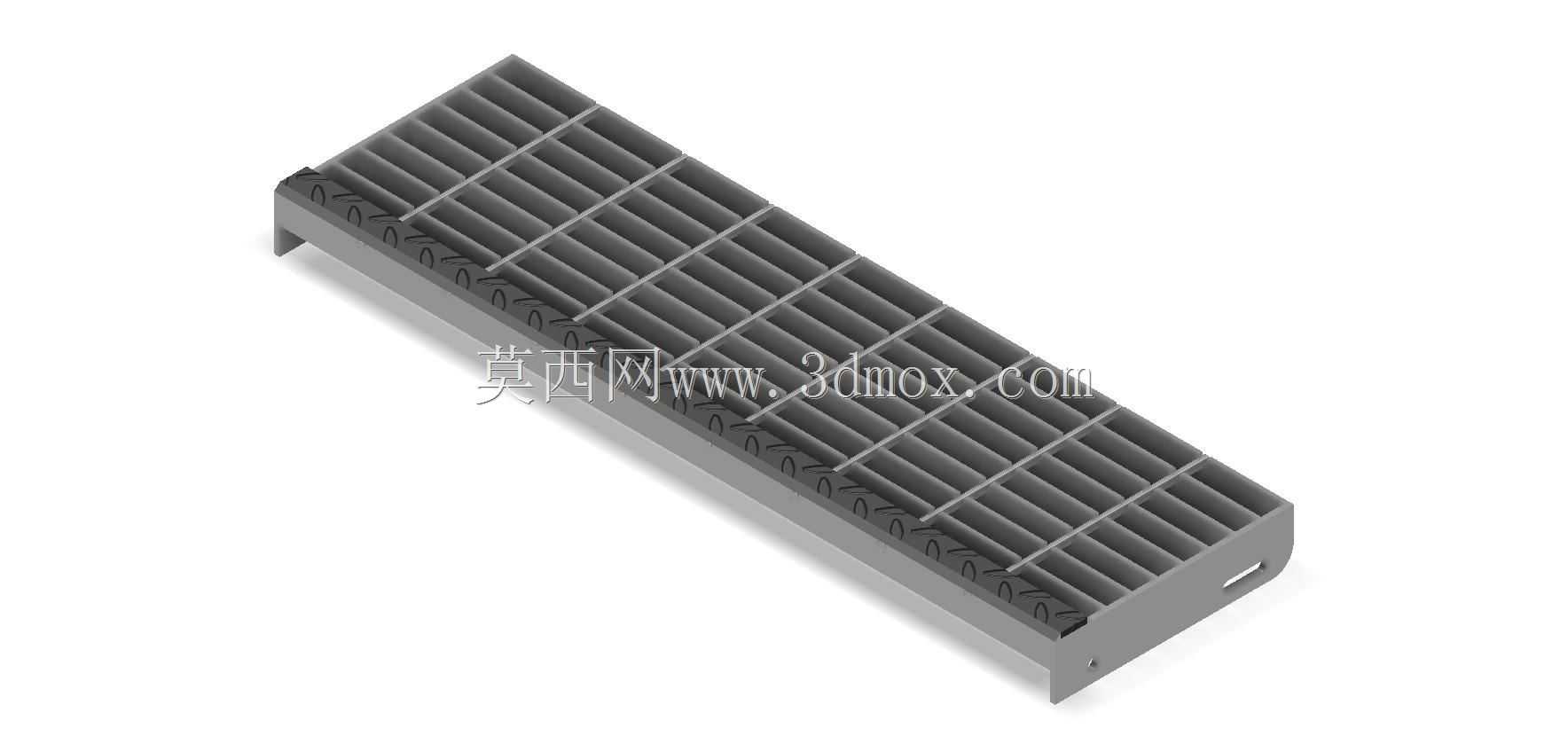

　　从结构设计逻辑来看，这款格栅采用了一体化的带侧边围框结构，不同于拼接式格栅需要额外加装固定压条的设计，其两侧的围边自带安装定位边，铺设时可以直接卡入沟槽两侧的预留支撑台阶，不需要额外做复杂的锚固处理，后期清理沟槽时可以直接整体掀起，维护效率更高。格栅的栅条采用等间距平行排布，间隙宽度控制在合理范围，既保证了排水过流面积，能快速排走大流量的冲洗废水，又能避免常规巡检时鞋跟、小零件卡入间隙的风险，栅条的上表面做了连续的防滑齿纹结构，即使表面沾有油污、水渍，人员行走时也能提供足够的摩擦力，降低湿滑场景下的摔倒风险。

　　从尺寸边界来看，这款格栅的宽度适配11英寸左右的窄型沟槽，长度方向为3英尺的标准段长度，整体厚度控制在2.5英寸，安装时只需要确认沟槽的净宽、支撑台阶的宽度与格栅的外轮廓尺寸匹配即可，不需要额外裁切调整，适合标准化批量铺设的项目使用。栅条的截面采用上窄下宽的梯形结构，这种设计一方面能提升栅条自身的竖向抗弯能力，在同等材料用量下比矩形截面栅条的承重能力更高，另一方面能让落入间隙的杂物顺着斜面滑落，不容易在栅条间隙中卡滞，减少日常清理的工作量。格栅的端部做了封闭处理，避免安装时端部栅条受挤压出现错位变形，端部还预留了小型的定位缺口，多段格栅拼接铺设时，可以通过缺口对齐保证栅条间隙顺直，不会出现相邻段格栅错缝、间隙不均的问题，提升整体铺设后的美观度与通行顺畅度。

　　在材料适配层面，这类格栅的三维结构可以直接适配多种成型工艺，如果是用于重载工业场景，可以采用铸铁铸造成型，结构强度高，耐冲击性能好，适合有重型推车通行的车间通道；如果是用于商用后厨、景观步道这类轻载场景，可以采用玻璃钢模压或者工程塑料注塑成型，自重更轻，耐腐蚀性强，不会因为长期接触污水、油污出现锈蚀问题。设计过程中已经对栅条的受力变形量做了校核，在常规人员通行荷载下，栅条的最大挠度控制在允许范围内，长期使用不会出现栅条下弯、间隙变大的问题。侧边围框的高度与沟槽的深度做了匹配，安装后格栅上表面与完成地面齐平，不会出现凸起绊脚、凹陷积水的问题，围框的下边缘做了圆弧过渡，避免安装时刮伤沟槽的支撑面，也能减少应力集中，降低受冲击时围框开裂的风险。

　　不同于方形格栅需要根据沟槽尺寸做双向裁切，这种长条形标准段格栅可以直接沿沟槽走向连续铺设，施工时不需要做复杂的尺寸核算，只需要根据沟槽总长度搭配对应数量的标准段，末端少量非标准段再做裁切即可，能大幅缩短施工周期。在设备平台的应用场景中，这类格栅还可以作为设备周边的通风散热踏板，下方走线缆或者通风管道时，格栅的间隙可以保证空气流通，帮助设备底部散热，同时人员站在上面操作设备时，防滑结构能保证操作时的站立稳定性，即使设备运行带来轻微振动，也不会出现人员滑倒的风险。
